Quanti tipi di attuatori di valvole ci sono?

Esistono diversi tipi di attuatori di valvole comunemente utilizzati in vari settori e applicazioni.Come attuatori elettrici, attuatori pneumatici, attuatori idraulici, attuatori manuali, attuatori elettro-idraulici e attuatori autoattività.La scelta dell'attuatore della valvola dipende da fattori come il tipo di valvola, le condizioni operative, i requisiti di controllo e le fonti di potenza disponibili. EccoDettagli diAttuatori di valvole per il tuo riferimento:

Attuatori elettrici

Una valvola di attuatore elettrico è un tipo di valvola che utilizza un attuatore elettrico per controllare la sua apertura e chiusura. L'attuatore elettrico è alimentato dall'elettricità e converte l'energia elettrica in movimento meccanico per far funzionare la valvola.

Le valvole dell'attuatore elettrico sono comunemente utilizzate in vari settori e applicazioni in cui sono richiesti un controllo preciso, automazione e funzionamento remoto. Offrono diversi vantaggi rispetto ad altri tipi di attuatori, tra cui:

-Opzioni di controllo: gli attuatori elettrici forniscono un controllo preciso e regolabile sulla posizione della valvola, consentendo una regolazione accurata delle portate o della pressione. Possono essere integrati con sistemi di controllo e offrire varie opzioni di controllo come controllo on/off, controllo modulante o controllo proporzionale.

-Automazione: le valvole dell'attuatore elettrico possono essere facilmente automatizzate e controllate in remoto, eliminando la necessità di funzionamento manuale. Possono essere integrati nei sistemi di controllo della supervisione e acquisizione dei dati (SCADA) o altre reti di controllo per il controllo e il monitoraggio centralizzati.

-Caratteristiche di sicurezza: gli attuatori elettrici includono spesso caratteristiche di sicurezza come feedback di posizione, rilevamento della coppia e protezione da sovraccarico. Queste caratteristiche aiutano a prevenire danni alla valvola o all'attuatore e garantiscono un funzionamento sicuro e affidabile.

-Manutenzione e affidabilità: gli attuatori elettrici richiedono generalmente una minore manutenzione rispetto agli attuatori pneumatici o idraulici. Non si basano su fonti di aria esterna o fluidi, riducendo il rischio di perdite o contaminazione. Gli attuatori elettrici offrono anche una durata di servizio più lunga e possono resistere a condizioni ambientali difficili.

Le valvole dell'attuatore elettrico sono utilizzate in varie applicazioni come il trattamento dell'acqua e delle acque reflue, petrolio e gas, centrali elettriche, lavorazione chimica, sistemi HVAC e molti altri. La scelta della valvola di attuatore elettrico dipende da fattori come la dimensione della valvola, le condizioni operative, i requisiti di controllo e l'alimentazione disponibile.

Attuatori pneumatici

Una valvola attuatore pneumatica è un tipo di valvola che utilizza un attuatore pneumatico per controllare il meccanismo di apertura e chiusura della valvola. Gli attuatori pneumatici utilizzano aria o gas compressa come fonte di energia per generare la forza meccanica necessaria per il funzionamento della valvola.

Le valvole dell'attuatore pneumatico sono ampiamente utilizzate nelle applicazioni industriali a causa della loro semplicità, affidabilità e tempi di risposta rapidi. Ecco alcune caratteristiche e caratteristiche chiave delle valvole dell'attuatore pneumatico:

-Potenza aria/gas compressa: gli attuatori pneumatici si basano su una fornitura di aria o gas compressa per funzionare. L'aria o il gas sono in genere forniti da un sistema centralizzato o da un compressore d'aria locale.

-Mozione lineare o rotante: gli attuatori pneumatici possono produrre movimento lineare o rotante, a seconda della progettazione e della configurazione della valvola. Attuatori pneumatici lineari in genere valvole di trasmissione con movimento lineare, come valvole a globo o valvole di gate. Gli attuatori pneumatici rotanti vengono utilizzati per le valvole che richiedono un movimento rotazionale, come valvole a sfera o valvole a farfalla.

-Risposta rapida: gli attuatori pneumatici offrono tempi di risposta rapidi, consentendo l'attuazione della valvola rapida. Ciò li rende adatti per applicazioni in cui è richiesta un'operazione rapida della valvola, ad esempio nei sistemi di controllo del processo.

-Controllo regolabile: gli attuatori pneumatici forniscono il controllo regolabile sulla posizione della valvola. Regolando la pressione dell'aria fornita all'attuatore, l'apertura e la chiusura della valvola possono essere controllate con precisione, consentendo un flusso accurato o una regolazione della pressione.

-Caratteristiche del fallimento: gli attuatori pneumatici spesso includono funzionalità di fail-sicure per garantire il funzionamento della valvola in caso di perdita di potenza o guasto dell'alimentazione dell'aria. Ad esempio, gli attuatori a molla-ritorno usano un meccanismo a molla per restituire la valvola in una posizione predeterminata quando non c'è pressione d'aria.

-Durabilità e affidabilità: gli attuatori pneumatici sono noti per la loro robustezza e affidabilità nel richiedere ambienti industriali. Possono resistere a temperature elevate, atmosfere corrosive e condizioni operative robuste.

Le valvole dell'attuatore pneumatico trovano un ampio uso in settori come petrolio e gas, petrolchimici, trattamento delle acque, prodotti farmaceutici e processi di produzione in cui sono richiesti un controllo e l'automazione precisi.

Attuatori idraulici

Una valvola di attuatore idraulico è un tipo di valvola che impiega un attuatore idraulico per controllare il suo meccanismo di apertura e chiusura. Gli attuatori idraulici utilizzano il fluido idraulico per generare la forza meccanica necessaria per il funzionamento della valvola.

Ecco alcune caratteristiche chiave e caratteristiche delle valvole dell'attuatore idraulico:

-Potenza idraulica: gli attuatori idraulici sono alimentati da fluido idraulico, in genere olio o un fluido idraulico specializzato. Il fluido idraulico viene pressurizzato e controllato per creare la forza richiesta per l'attuazione della valvola.

-Mozione lineare o rotante: gli attuatori idraulici possono produrre movimento lineare o rotante, a seconda della progettazione e della configurazione della valvola. Gli attuatori idraulici lineari sono comunemente usati per valvole con movimento lineare, come valvole a globo o valvole di gate. Gli attuatori idraulici rotanti sono impiegati per valvole che richiedono movimento rotazionale, come valvole a sfera o valvole a farfalla.

-Elevata forza e precisione: gli attuatori idraulici possono generare forze elevate, rendendole adatte a valvole che richiedono forze operative significative o per applicazioni con controllo del fluido ad alta pressione. Offrono un controllo preciso sulla posizione della valvola, consentendo un flusso accurato o una regolazione della pressione.

-Velocità e controllo variabili: gli attuatori idraulici forniscono un controllo della velocità variabile, consentendo l'attivazione graduale o rapida delle valvole come richiesto. La portata e la pressione del fluido idraulico possono essere regolate per ottenere la velocità desiderata e le caratteristiche di controllo.

-Caratteristiche di sicurezza: le valvole dell'attuatore idraulico spesso includono caratteristiche di sicurezza come valvole a pressione, sensori di feedback di posizione e protezione da sovraccarico. Queste caratteristiche aiutano a prevenire danni alla valvola o all'attuatore e garantiscono un funzionamento sicuro e affidabile.

-Durabilità e affidabilità: gli attuatori idraulici sono noti per la loro durata e affidabilità nei richiesti ambienti industriali. Possono operare in condizioni di temperatura estrema e resistere a ambienti operativi duri.

Le valvole dell'attuatore idraulico trovano applicazioni in vari settori, tra cui petrolio e gas, generazione di energia, processi industriali e macchinari pesanti. Sono comunemente usati in situazioni in cui sono necessari alta forza, controllo preciso e funzionamento affidabile.

Attuatori manuali

Una valvola dell'attuatore manuale è un tipo di valvola che si basa sull'intervento umano per il suo funzionamento. Gli attuatori manuali non richiedono alcuna fonte di alimentazione esterna o sistema di automazione per controllare la valvola. Invece, utilizzano mezzi meccanici per la manipolazione e il controllo manuali.

Ecco alcuni tipi comuni di attuatori manuali utilizzati per il funzionamento della valvola:

-Duota: una ruota a mano è una ruota circolare che viene ruotata manualmente per aprire o chiudere la valvola. È comunemente usato per valvole più grandi che richiedono più coppia per il funzionamento.

-Leva: una leva è un meccanismo semplice che fornisce leva per aprire o chiudere la valvola. La leva può essere spostata manualmente in diverse posizioni per controllare la posizione della valvola.

-Attualmente a marcia: gli attuatori manuali a marcia usano gli ingranaggi e una ruota a mano o una leva per trasmettere la forza meccanica e il movimento alla valvola. Gli ingranaggi forniscono ulteriore moltiplicazione della coppia, consentendo un funzionamento più facile di valvole più grandi o più resistenti.

-Chiave o sparacola: per valvole o valvole più piccole con un requisito di coppia più piccolo, è possibile utilizzare una chiave o una chiave di spirale per girare manualmente un albero o uno stelo per far funzionare la valvola.

-Gli attuatori manuali offrono diversi vantaggi in determinate situazioni:

-Semplicità: gli attuatori manuali sono semplici nel loro funzionamento e non richiedono sistemi di controllo complessi o fonti di energia esterna.

-Affidabilità: poiché gli attuatori manuali non si basano su energia esterna o automazione, possono essere basati su situazioni in cui i sistemi di alimentazione o automazione possono essere non disponibili o inaffidabili.

-Costi convenienti: gli attuatori manuali sono spesso più convenienti rispetto ad altri tipi di attuatori, specialmente nelle applicazioni di valvole più piccole.

-Manutenzione: gli attuatori manuali hanno generalmente requisiti di manutenzione inferiori rispetto agli attuatori alimentati, in quanto non dispongono di componenti elettrici o meccanici che possono richiedere una manutenzione regolare.

Tuttavia, gli attuatori manuali hanno alcune limitazioni:

-Opzioni di controllo limitato: gli attuatori manuali forniscono un controllo on/off di base e non consentono una modulazione precisa o un controllo proporzionale.

-Dipendenza umana: gli attuatori manuali richiedono presenza umana e intervento per il funzionamento della valvola, che potrebbero non essere adatti in alcuni scenari in cui si desidera il controllo remoto o automatizzato.

Le valvole dell'attuatore manuale sono comunemente utilizzate in applicazioni su scala ridotta, sistemi a bassa pressione e situazioni in cui il controllo manuale è sufficiente o preferito, come impianti idraulici residenziali, piccoli processi industriali e alcune applicazioni agricole.

Attuatori elettroidraulici

Una valvola di attuatore elettroidraulico è un tipo di valvola che combina tecnologie elettriche e idrauliche per il funzionamento. Utilizza un attuatore elettroidraulico per controllare il meccanismo di apertura e chiusura della valvola.

Ecco le caratteristiche chiave e le caratteristiche delle valvole degli attuatori elettroidraulici:

-Controllo elettrico: gli attuatori elettromidraulici utilizzano una fonte di alimentazione elettrica per controllare il sistema idraulico. I segnali di controllo elettrici sono generalmente generati da un sistema di controllo o da un operatore umano.

-Potenza idraulica: il sistema idraulico all'interno dell'attuatore elettroidraulico converte i segnali di controllo elettrico in pressione o flusso idraulico, che genera la forza meccanica necessaria per far funzionare la valvola.

-Controllo preciso: gli attuatori elettroidraulici forniscono un controllo preciso sul posizionamento della valvola. I segnali di controllo elettrico possono essere regolati per ottenere una regolazione accurata del flusso, il controllo della pressione o altri parametri operativi desiderati.

-Velocità variabile: gli attuatori elettroidraulici offrono un controllo della velocità variabile, consentendo velocità di attuazione della valvola regolabili e controllate come richiesto dall'applicazione.

-Forza e coppia: gli attuatori elettroidraulici possono generare forze e coppie alte, rendendoli adatti a valvole che richiedono forze operative significative o per applicazioni con controllo del fluido ad alta pressione.

-Caratteristiche di sicurezza: le valvole dell'attuatore elettroidraulico incorporano spesso caratteristiche di sicurezza come sensori di feedback di posizione, valvole di scarico della pressione e protezione da sovraccarico per garantire un funzionamento sicuro e affidabile.

-Automazione e telecomando: gli attuatori elettroidraulici possono essere integrati nei sistemi di controllo automatizzati, consentendo il telecomando, il monitoraggio e l'integrazione con altre apparecchiature di controllo del processo.

Le valvole degli attuatori elettroidrauliche trovano applicazioni in vari settori in cui sono necessari un controllo preciso, requisiti di forza elevati e capacità di automazione. Sono comunemente usati in settori come petrolio e gas, generazione di energia, lavorazione chimica e trattamento delle acque, tra gli altri.

Vale la pena notare che le valvole degli attuatori elettroidraulici sono un tipo specializzato di tecnologia di attuazione e la loro implementazione e configurazione può variare in base a requisiti di applicazione e progetti di sistema specifici.

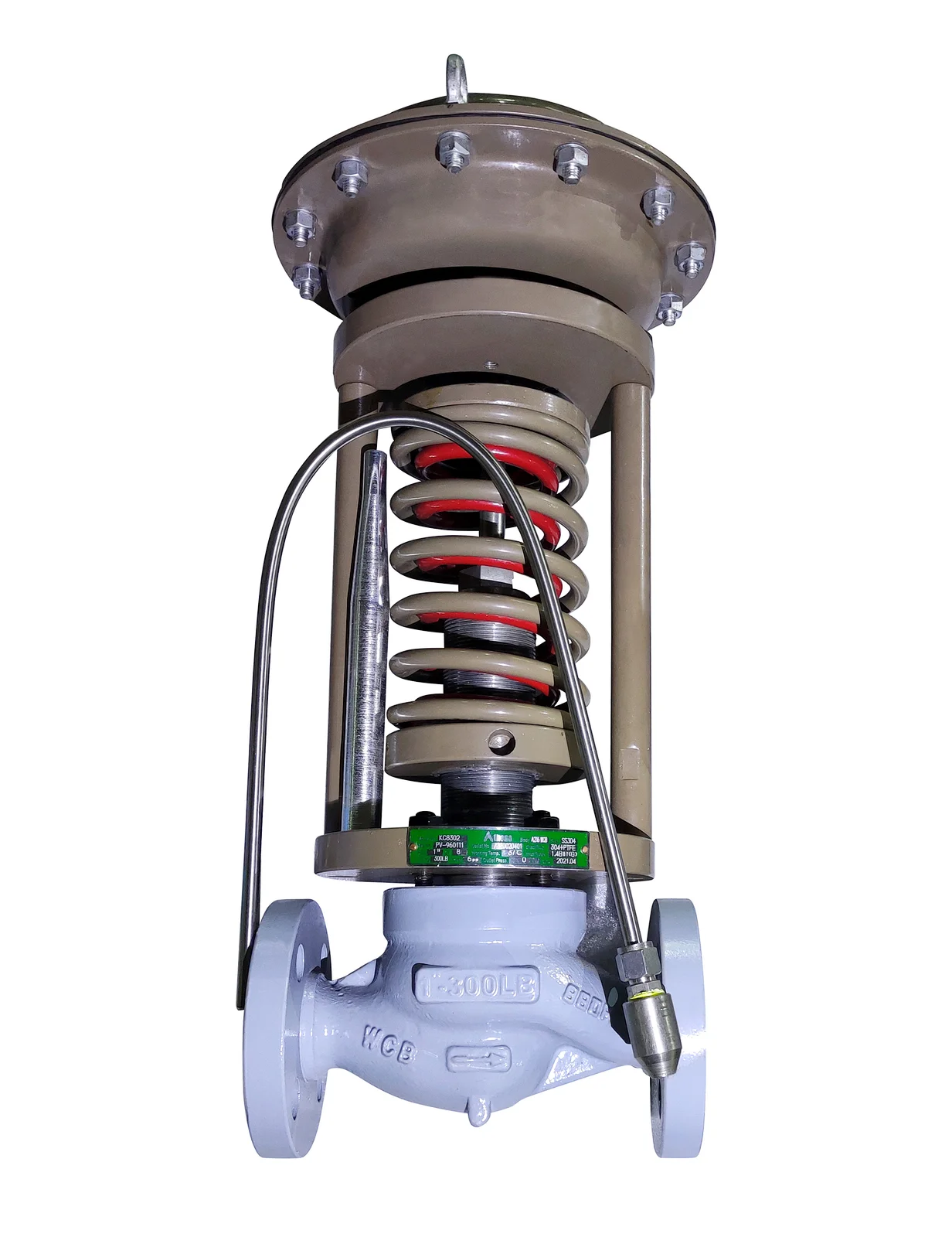

Attuatori autoattivati

Gli attuatori autoattificati, noti anche come attuatori autonomi, sono un tipo di attuatore di valvole che non richiede una fonte di alimentazione esterna o un sistema di controllo per il funzionamento. Invece, utilizzano il fluido di processo o una fonte di energia ausiliaria all'interno del sistema per guidare l'attivazione della valvola.

Ecco alcune caratteristiche chiave e caratteristiche delle valvole degli attuatori autoavisti:

-Fonte energetica: gli attuatori autoattivati ​​derivano la loro potenza dal fluido di processo stesso o da una fonte di energia ausiliaria presente all'interno del sistema. L'energia dal flusso di fluido, dalla pressione o dalla temperatura viene sfruttata per attivare la valvola.

-Semplice e affidabile: gli attuatori autoattivati ​​sono noti per la loro semplicità e affidabilità poiché non si basano su alimentatori esterni o sistemi di controllo. Sono generalmente meno complessi rispetto ad altri tipi di attuatori.

-Autoregolamento: questi attuatori spesso forniscono capacità di autoregolazione, il che significa che regolano automaticamente la posizione della valvola in risposta alle variazioni delle condizioni di processo. Ad esempio, una valvola di controllo della pressione auto-attuata modulerà l'apertura della valvola per mantenere una pressione costante a valle.

-Non è richiesto alcun controllo esterno: gli attuatori autoavisti non richiedono segnali di controllo esterni o intervento dell'operatore. Operano autonomamente in base alle caratteristiche intrinseche del fluido di processo o della fonte di energia.

-Esempi di attuatori auto-attivati: alcuni esempi di attuatori auto-attuati includono attuatori a primavera, in cui l'energia immagazzinata in una molla viene utilizzata per chiudere la valvola; Attuatori gestiti dal pilota, in cui una piccola parte del fluido di processo viene utilizzata per controllare la posizione della valvola; e attuatori termici, in cui i cambiamenti di temperatura causano l'espansione o il contratto dell'attuatore, gestiscono così la valvola.

-Intervallo di controllo limitato: gli attuatori autoattivati ​​hanno generalmente una gamma di controllo limitata e potrebbero non fornire un controllo preciso come attuatori alimentati. Sono in genere adatti alle applicazioni in cui è sufficiente l'accuratezza del controllo moderato.

Le valvole degli attuatori autoattivati ​​sono comunemente usate in situazioni in cui sono accettabili la semplicità, l'affidabilità e i requisiti di controllo limitati. Trovano applicazioni in aree come sistemi di distribuzione dell'acqua, sistemi HVAC, industrie di processo e altre impostazioni simili in cui le condizioni di processo possono essere utilizzate per guidare l'attivazione della valvola.
