¿Cuántos tipos de conexiones finales de válvulas existen?

autor: ATHENA GROUP

2023-05-05

Hay tres métodos comunes para conectar válvulas a tuberías y accesorios: conexión final bridada, roscada y soldada.

Conexión soldada a tope (BW):La conexión por soldadura a tope se realiza soldando los extremos biselados de la tubería y el extremo recto de la válvula. Suelde a lo largo de una costura unida de borde a borde. Los extremos biselados (BE) indican que los extremos de los tramos de tubería de la válvula no están cortados en escuadra, sino que están cortados o rectificados para tener un borde cónico. Los extremos soldados a tope en las válvulas estándar están mecanizados de acuerdo con ASME B16.25. El espesor de la pared debe ser especificado claramente por los clientes.

Conexión soldada por enchufe (SW):Para una válvula de conexión soldada a tope, la tubería se inserta en el casquillo de la válvula antes de soldar, a diferencia de una conexión soldada a tope que tiene el extremo recto de la tubería y la válvula colocados de extremo a extremo. Dentro del extremo soldado hay un collar que evita que la tubería se inserte demasiado profundamente en la válvula. En comparación con las conexiones soldadas a tope, las conexiones soldadas a encaje son más rentables ya que son simplemente soldaduras de filete simples que requieren menos inspección por rayos X y menos mano de obra.

Conexión atornillada (NPT):Las conexiones atornilladas se utilizan normalmente en válvulas de 4" y más pequeñas. Con ranuras cónicas cortadas en los extremos de un tramo de tubería, los tubos atornillados y los extremos de las válvulas atornilladas se pueden ensamblar fácilmente. NPT es el tipo de rosca cónica más común de acuerdo con ASME B1 .20.1.

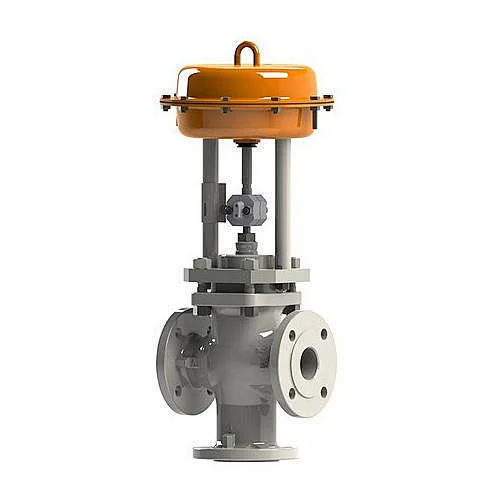

Según los extremos bridados ya sea formados juntos o por separado con el cuerpo de la válvula, existen tres tipos de válvulas con conexión bridada:Cara elevada (RF), junta tipo anillo (RTJ)yCara plana (FF). La superficie de contacto de la conexión de válvula embridada se llama cara. La cara generalmente se mecaniza para crear una superficie lisa que ayudará a asegurar un sello a prueba de fugas cuando se atornillan dos bridas con una junta intercalada entre ellas.

Una vez dimensionada la válvula, pero antes de poder seleccionarla, se deben especificar las conexiones finales de la válvula.
El tipo de conexión final para una válvula específica debe seleccionarse teniendo en cuenta las clasificaciones de presión/temperatura, los materiales y la frecuencia de montaje y desmontaje. Además, las conexiones finales de las válvulas deben coincidir con el diseño y las especificaciones de la tubería; se deben tener en cuenta las fuerzas de la tubería que actuarán sobre el cuerpo de la válvula. El propósito de las conexiones finales es asegurar conexiones rígidas y libres de fugas entre la tubería y la válvula.
Para servicio general, la selección de la conexión del extremo de la válvula es una simple cuestión de si el tipo de conexión del extremo seleccionado está disponible para el tipo de válvula requerido. Pero a la hora de considerar servicios exigentes, se deben tener en cuenta todos los factores anteriores y algunos otros específicos para determinadas aplicaciones. Esto puede significar considerar factores como erosión, corrosión, toxicidad, contaminación, riesgo de incendio, peligro para la salud humana, etc. Dichos requisitos pueden deberse a requisitos operativos específicos para una determinada aplicación de válvula y, por lo tanto, pueden aumentar significativamente el precio de la válvula.

Las conexiones finales de las válvulas generalmente las especifica el ingeniero de diseño de tuberías y es preferible que coincidan con las especificaciones de diseño de las tuberías. Sin embargo, el diseñador de tuberías no determina las fuerzas generadas en las tuberías por la acción de la válvula y debe ser informado de ellas por el ingeniero de válvulas. Luego se pueden seleccionar las conexiones apropiadas de los extremos de la válvula de acuerdo con la resistencia requerida para mantener la tensión de sellado de la junta en todas las condiciones de operación y el grado de estanqueidad del sello de la junta considerado.

Los tipos de conexión final están determinados por códigos y estándares locales e internacionales. Generalmente se utilizan principalmente estándares de EE. UU. y de la UE. Para obtener más información sobre los tipos de conexión final y las dimensiones para ciertos tipos y tamaños de conexión, se deben consultar las siguientes normas:

- Válvulas ASME B1 6.34: bridadas, roscadas y con extremo para soldar

- ASME B16.5 - Bridas de tubería y accesorios bridados

- EN 1092 Bridas y sus uniones. Bridas circulares para tuberías, válvulas, accesorios y accesorios, designada PN.

estándar americano

American Standards se dedica a proporcionar válvulas confiables y ayuda a instalar los más altos estándares de válvulas. Durante más de 100 años, la válvula americana ha representado productos e investigaciones innovadores. Está construido con calidad y confianza y es conocido por las válvulas de alta calidad que se utilizan en HVAC, plomería y aplicaciones industriales.

estándares GB
Los estándares GB son los estándares nacionales y los emite la administración de estandarización SAC de. Uno de los comités nacionales de IEC e ISO es el comité nacional.

estándar alemán
En alemán, el estándar alemán en realidad se llama hochdeutsch. Refleja el hecho de que su fonética es la del alto alemán hablado en las diferentes partes de las áreas. Como en Francia, el idioma estándar en la zona en la que se habla el idioma alemán. No se rige por el órgano legitimado. En realidad no existen autoridades reguladoras como la conferencia ministerial de cuestiones culturales y educativas.

Diferencia entre el estándar americano, el estándar GB y el estándar alemán
GB es el estándar nacional, el estándar americano se llama ANSI y el estándar alemán se llama DIN. Estos se pueden diferenciar del modelo. El modelo de válvula de la norma nacional se conoce según la letra pinyin de categoría de válvula. La válvula de seguridad se llama A, válvula de mariposa como D, válvula de diafragma como G, válvula de retención como H, válvula de globo como J, válvula de mariposa como L, válvula de drenaje como P, válvula de bola como Q, válvula de trampa como S, etc.

No existe tal diferencia entre el estándar americano, el estándar GB y el estándar alemán. La diferencia no es más que niveles de presión y estándares de producción. El material de las piezas internas del cuerpo de la válvula es fácil de determinar. Es más que hierro fundido, acero inoxidable y acero fundido. La diferencia aproximada entre el estándar americano, el estándar GB y el estándar alemán es la siguiente:
1. Los estándares de bridas de estas son diferentes entre sí.
2. La longitud estructural de estos es diferente entre sí.
3. Los requisitos de inspección de estos son diferentes entre sí.

Gamas estándar del estándar americano, del estándar GB y del estándar alemán
El nivel de presión del estándar americano oscila entre 125 LB y 2500 LB. Los principales estándares americanos incluyen API, ANSI. Se las conoce principalmente como válvulas estándar americanas API y ANSI.

La presión estándar alemana suele ser de PN 10 a PN 320. Las válvulas estándar DIN son bridas y se adoptan estándares de bridas. Las válvulas principales del mundo son el estándar americano del instituto petrolero API, el estándar nacional americano ANSI, DIM el estándar alemán, JIS el estándar japonés, GB el estándar nacional, el estándar europeo EN y BS el estándar británico. Si bien ambas normas se basan en las mismas propiedades físicas/mecánicas para determinar las clasificaciones de presión/temperatura permitidas para diferentes tamaños y materiales de conexiones, algunas de las diferencias entre los códigos ASME y EN están en la designación de las clasificaciones de PT. Mientras que las normas de la UE utilizan la designación de presión nominal (PN), ASME utiliza la designación de clase.

Si bien todas las conexiones de terminales realizan las mismas funciones generales (ayudar a las válvulas a realizar sus funciones básicas, mantener contenida la alta presión y mantener la seguridad en el lugar de trabajo), elegir los tipos de conexión de válvula incorrectos puede afectar su productividad y, lo que es más importante, poner a su equipo en peligro.

Es importante saber qué tipos de conexión se adaptan mejor a su aplicación para maximizar la eficiencia y la seguridad en las operaciones upstream y downstream de yacimientos petrolíferos. Encontrar las mejores opciones puede basarse en varios factores, entre ellos:

La calificación de presión
Prevención de fugas
Facilidad de instalación y extracción para reparación/reemplazo
Integridad y durabilidad de la válvula
Peso y tamaño
Costo

Si tiene alguna pregunta o necesita más información, póngase en contacto con nosotros.
