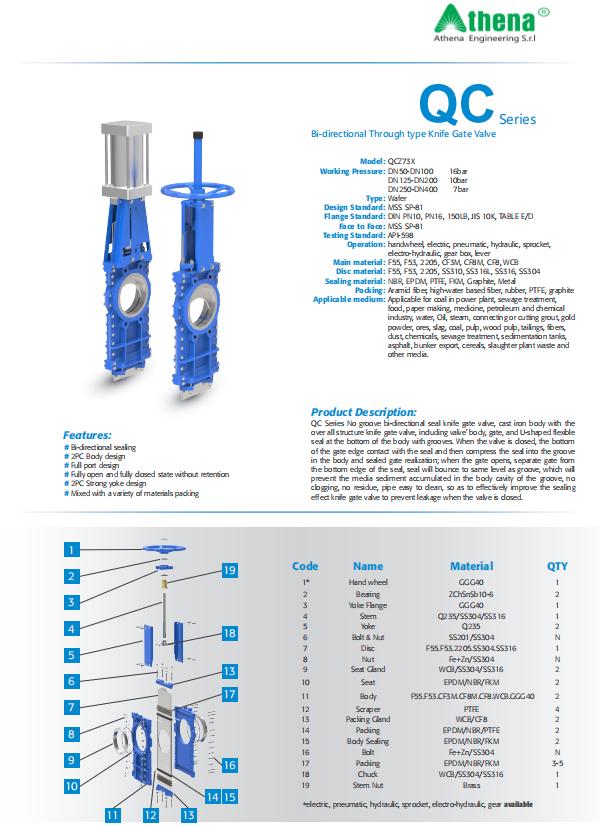

Válvula de compuerta de cuchilla para lodos

La válvula de guillotina para lodos marca Athena es una válvula de aislamiento de alta resistencia especialmente desarrollada para lodos resistentes, relaves, lodos, pulpa y medios abrasivos cargados de sólidos. Basada en las décadas de experiencia de Athena en ingeniería de válvulas, esta serie está diseñada específicamente para resolver los problemas comunes en las tuberías de lodos: atascos, envoltura de fibra, erosión del asiento y mantenimiento frecuente no planificado que afectan a las válvulas de guillotina comunes.
El núcleo de la válvula de guillotina para lodos Athena es su compuerta de filo de cuchilla endurecida con precisión. Al cerrar, la hoja afilada corta limpiamente fibras enredadas, flóculos y aglomerados sólidos, evitando que el material quede atrapado entre la puerta y el asiento. Adopta un diseño de cuerpo sin cavidades, recto y de paso total. Sin bolsas muertas para la acumulación de sedimentos, la válvula mantiene una pérdida de presión mínima y un flujo sin obstrucciones, lo cual es esencial para el transporte de lodos con alto contenido de sólidos. Las dimensiones cara a cara siguen MSS SP-81, totalmente compatible con los estándares globales de tuberías y los requisitos de inspección, como la prueba hidrostática API 598.
Athena ofrece configuraciones de sellado flexibles para adaptarse a diferentes fluidos de proceso. La versión de asiento de manga resistente ofrece un cierre hermético bidireccional confiable. Las opciones de materiales del asiento incluyen EPDM, NBR, poliuretano y PTFE. Se recomiendan encarecidamente las fundas de poliuretano para lodos de partículas afiladas altamente abrasivas; El EPDM se adapta a lodos y pulpa en general; El PTFE se selecciona para lodos químicos corrosivos. Hay variantes con asiento metálico disponibles para servicios de alta temperatura donde los elastómeros blandos no pueden sobrevivir.
Hay disponibles múltiples materiales para el cuerpo y el medio húmedo bajo pedido: hierro fundido, hierro dúctil, acero al carbono WCB, AISI 304, AISI 316L, acero dúplex y aleaciones especiales. Las conexiones finales cubren los tipos wafer, lug y bridados según ASME B16.5. Las opciones de accionamiento incluyen volante, operador de engranajes, neumático de simple/doble efecto, actuador eléctrico y accionamiento hidráulico, compatible con operación local manual, control remoto automático y apagado de emergencia. La estructura compacta de cuerpo delgado ahorra espacio de instalación y simplifica el reemplazo en el sitio.
Esta válvula Athena sirve a sectores industriales clave en todo el mundo. En minería y procesamiento de minerales, aísla las líneas de alimentación de ciclones, la descarga de relaves y los circuitos de lodos de mineral. En las fábricas de celulosa y papel, maneja pulpa de madera y material reciclado. Las centrales eléctricas lo utilizan para líneas de lodos de cenizas volantes y de fondo. También se adopta ampliamente en el tratamiento de lodos de aguas residuales, dragado, lodos químicos minerales y sistemas de manipulación de arena.
La mantenibilidad es un aspecto clave del diseño de las válvulas de guillotina para lodos Athena. Los componentes desgastados, como los asientos de las camisas y las empaquetaduras, se pueden reemplazar cómodamente sin retirar toda la válvula de la tubería, lo que reduce el tiempo de inactividad y los costos de repuestos. Cada unidad se somete a estrictas pruebas de presión en fábrica antes del envío para garantizar un rendimiento de sellado constante.



Todos los elementos de diseño técnico, configuración de dimensiones, inspección de fabricación y pruebas de rendimiento siguen estándares de válvulas industriales reconocidos a nivel mundial, lo que respalda la inspección de terceros y la entrega de certificación de material 3.1 para adquisiciones a nivel de proyecto.
Estándares de diseño
MSS SP 81: especificación de diseño central para válvulas de guillotina con asiento elástico
ASME B16.34: clasificación de temperatura de presión, dimensión estructural del cuerpo
API 6D: especificación suplementaria para requisitos de válvulas de aislamiento de servicio de lodos
EN 12516: Norma europea de diseño de casquillos de cojinetes de presión del sistema
Estándares de prueba
API 598: prueba hidrostática de carcasa, prueba de estanqueidad del asiento, verificación de fuga bidireccional
ISO 5208: pruebas de presión de válvulas industriales; clasificación de la tasa de fuga Tasa AD
MSS SP 151: prueba cíclica de abrasión con simulación de lodo para productos de guillotina de alta resistencia
Certificación opcional: marcado CE para entrega en el mercado europeo; Cumplimiento del sistema de calidad ISO 9001 para todo el proceso de fabricación.
Nota importante: La presión de prueba hidrostática de Shell equivale a 1,5 × la presión nominal; La presión de prueba de sellado del asiento es igual a 1,1 × la presión nominal y se realiza de forma bidireccional para configuraciones de sellado bidireccional.

Rango de tamaños: NPS 2”NPS 48”; DN50 DN1200; tamaños extra grandes no estándar disponibles a pedido personalizado
Clase de presión
ANSI Clase 150LB, Clase 300LB como opciones convencionales de servicio pesado
Grados de presión métricos PN6, PN10, PN16, PN25, PN40
Entorno de temperatura de funcionamiento (depende de la combinación de materiales del asiento y la carrocería)
Asiento elástico de elastómero: -20 °C ~ +120 °C
Asiento compuesto a base de PTFE: -20 °C ~ +200 °C
Configuración de asiento duro totalmente metálico: -20 °C ~ +420 °C
Fracción de masa sólida media permitida: 0 %-70 %, sujeto a la dureza de las partículas, la distribución del tamaño de las partículas y la velocidad del flujo.
Modos de actuación: volante manual, caja de cambios manual, neumático de simple efecto/doble efecto, actuador eléctrico de múltiples vueltas, accionamiento hidráulico
Patrón de montaje: estilo oblea, estilo orejeta, conexión bridada conforme a ASME B16.5
Tipo de paso de flujo: paso total (configuración estándar para servicio de lodos); Diámetro reducido bajo pedido especial.
A. Punto de valor del diseño de paso total
El diámetro interior total coincide con el diámetro interior de la tubería, eliminando la contracción repentina de la sección transversal. Los datos prácticos del sitio demuestran que la construcción de diámetro total reduce la velocidad del flujo local entre un 32 y un 45 % en comparación con las estructuras de diámetro reducido, lo que reduce drásticamente la tasa de erosión local y extiende el ciclo de servicio de la válvula entre un 40 y un 60 % en tuberías de lodos abrasivos. Las versiones de diámetro reducido no se recomiendan para condiciones de trabajo continuas con lodos abrasivos.

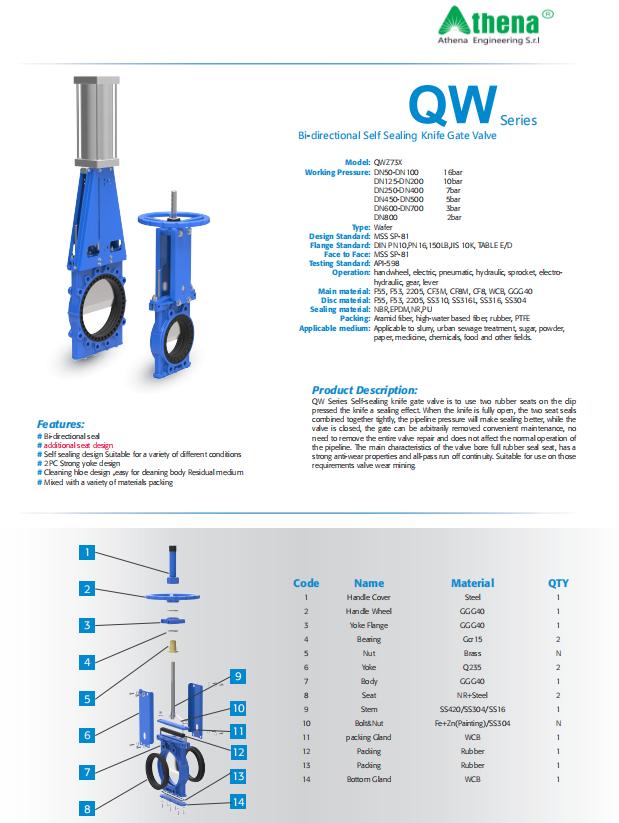

B. Explicación del sellado bidireccional
La mayoría de las configuraciones de válvulas de guillotina para lodos de servicio pesado realizan un cierre hermético bidireccional. Cualquiera de las direcciones del flujo puede soportar la presión diferencial nominal total sin exceder la tasa de fuga permitida, lo que se adapta perfectamente a las tuberías de lodo con potencial de contraflujo durante la parada de la bomba, a los circuitos de flujo por gravedad y a los circuitos de flujo inferior del espesador. Algunas válvulas de guillotina de grado básico y bajo costo solo proporcionan sellado unidireccional; Los usuarios deben confirmar la dirección de sellado antes de realizar el pedido de acuerdo con las condiciones reales del proceso.

Comparación de puntos de referencia de campo dirigida a escenarios de aislamiento de lodos, analizando fortalezas y limitaciones versus válvulas de compuerta de cuña, válvulas de mariposa y válvulas de bola.
Válvulas de compuerta de cuchilla industriales resistentes a abrasivos y de alta resistencia con válvula para lodos con cero fugas para equipos petroleros
Ventaja 1: Capacidad de corte incorporada para procesar medios fibrosos
Al cerrar, la hoja con filo de cuchillo corta directamente las fibras de papel, los flóculos biológicos y las impurezas de las fibras vegetales, evitando que la fibra quede atrapada provocando un cierre incompleto, un modo de falla común para las válvulas de compuerta de cuña y de bola. En aplicaciones de tuberías de pulpa y papel grueso, los comentarios de campo muestran que la tasa de fallas de la válvula de guillotina para lodos cae en más del 70 % en comparación con las válvulas de compuerta de cuña tradicionales.

Ventaja 2: Canal de flujo recto y de paso total, baja tendencia a la deposición
Cuando está completamente abierto, ninguna pieza estructural se inmiscuye dentro del recorrido del flujo. Las partículas sólidas pesadas no se depositan dentro de la cavidad de la válvula, lo que reduce en gran medida el riesgo de bloqueo de la válvula durante el funcionamiento intermitente.

Ventaja 3: Dimensión total compacta, ahorro de espacio de instalación
Con un diámetro nominal y un grado de presión idénticos, la dimensión cara a cara de la válvula de guillotina para lodos estilo wafer es entre un 40 y un 65 % más corta que la válvula de compuerta de cuña convencional. Esta característica es especialmente valiosa para proyectos de modernización de plantas antiguas con espacio limitado en el sitio.

Ventaja 4: Diseño de asiento modular reemplazable, mantenimiento conveniente en el sitio
Sin retirar el cuerpo de la válvula de la tubería, los operadores pueden reemplazar el cartucho de sellado e inspeccionar el estado de desgaste de las cuchillas. El tiempo medio de reparación (MTTR) se puede controlar en 1 a 2 horas hábiles; Por el contrario, muchos otros tipos de válvulas requieren el desmontaje completo de la válvula y su revisión fuera del sitio.

Ventaja 5: recordatorio de limitación claro (descripción del objetivo)
Esta válvula está diseñada únicamente para servicio de aislamiento de apertura y cierre; La aceleración prolongada destruirá rápidamente el asiento y la hoja debido al arrastre de partículas a alta velocidad.
Bajo un medio de partículas afiladas de dureza ultra alta, incluso las versiones de servicio pesado aún muestran desgaste natural; La inspección periódica y el reemplazo de piezas de desgaste siguen siendo indispensables.
Para condiciones de trabajo con un tamaño de partícula enorme que exceda 1/3 del diámetro nominal, se sugiere preinstalar un equipo de cribado.

Según los datos de acceso de usuarios de válvulas industriales de Google Analytics y las estadísticas de casos de proyectos globales, las industrias de mayor demanda de válvulas de guillotina para lodos son el procesamiento de minerales, pulpa y papel, aguas residuales municipales e industriales, manejo de cenizas de energía térmica y lodos de procesos químicos. Descripciones detalladas de los escenarios a continuación.
A. Minería y procesamiento de minerales (mayor mercado de aplicaciones)
Medio típico: lechada de relaves de mineral de hierro/mineral de cobre/lechada de mineral de oro, lechada de concentrado de flujo inferior espesante, pulpa de circuito de flotación, lechada de deshidratación de minas, tubería de transporte de relaves. La fracción de masa sólida suele alcanzar el 30-70 %.
Función principal: aislamiento de tuberías durante el mantenimiento de equipos, control de encendido y apagado de la salida de la bomba de entrega de relaves.
Prioridad de configuración recomendada: paso total, 6 aspas de revestimiento duro, cuerpo de hierro dúctil/WCB, estructura del puerto de lavado, asiento de EPDM o PTFE, accionamiento neumático en la mayoría de los casos.
Fenómeno de referencia del sitio: muchas minas utilizaban anteriormente válvulas de mariposa ordinarias, que necesitaban ser reemplazadas cada 2 a 4 meses; después de cambiar a una válvula de guillotina para lodos profesional, el ciclo operativo promedio ascendió a 12-24 meses.
B. Industria de fabricación de pasta y papel
Medio típico: pulpa de madera, fibra reciclada, lodo de licor negro, filtrado de blanqueo que contiene restos de fibra.
Principales puntos de aplicación: salida de caja de almacenamiento, tubería auxiliar del digestor, aislamiento del circuito de filtrado.
Valor fundamental: la acción de corte de la cuchilla evita fallos de atasco en el bobinado de la fibra. El asiento elástico de EPDM logra un cierre confiable y hermético.
C. Tratamiento de aguas residuales municipales e industriales
Medio típico: lodo primario, lodo biológico digerido, lodo de alimentación de filtro prensa, efluente que contiene sedimento abrasivo industrial ETP.
Presión de trabajo típica PN10 / PN16; tamaño principal NPS 3”-NPS 12”.
Combinación de materiales sugerida: cuerpo de hierro dúctil + hoja SS304 + asiento de EPDM. Actuación manual o neumática según nivel de automatización.
D. Sistema de manejo de cenizas de generación de energía térmica.
Medio típico: lodo de cenizas volantes, lodo de transporte de cenizas de fondo de una caldera alimentada con carbón. El medio contiene partículas duras de ceniza de aluminio y silicio con fuerte abrasividad.
Sugerencia de ingeniería: priorizar la configuración de las palas de cara dura; Fortalecer la frecuencia de inspección regular de los componentes de sellado.
E. Suspensión abrasiva y corrosiva de la industria química.
Medio típico: suspensión de precipitación química, suspensión de pigmentos, suspensión de fosfato.
Seleccione el material del cuerpo y del asiento basándose estrictamente en el valor de pH, la composición de iones y la temperatura. Cuerpo de acero dúplex + piezas de sellado de FKM/PTFE para escenarios de alta corrosión.

La selección incorrecta del modelo representa el 60 % de las fallas en las primeras etapas del sitio.
A continuación, la selección paso a paso guía el flujo de trabajo para que los ingenieros completen la confirmación de los parámetros.
A. Recopilar primero los datos fundamentales del proceso
Diámetro nominal de la tubería y tamaño esperado de la válvula; mantener el principio de preferencia de paso total
Presión máxima de trabajo, presión normal de funcionamiento, presión diferencial máxima en el momento de cierre de la válvula
Propiedades medias
Fracción de masa sólida, dureza de partículas, tamaño máximo de partículas
Valor de pH medio, tipo de ion corrosivo (ion cloruro, etc.)
Rango de temperatura de trabajo
Valor de diseño de la velocidad del flujo: la alta velocidad del flujo acelera el daño por abrasión; trate de controlar la velocidad del flujo de la tubería de lodo dentro del alcance de 1,5 3 m/s en la medida en que las condiciones del proceso lo permitan
Requisito de operación: accionamiento manual o automático; demanda de acción de seguridad (fallo de apertura/fallo de cierre); tiempos de ciclo de cambio anuales estimados
Forma de conexión de tubería: oblea, terminal, bridada ASME B16.5
B. Determinar la dirección y el tipo de sellado
Riesgo de reflujo existente en la tubería de proceso: seleccione la configuración de sellado bidireccional
Busque un rendimiento de aislamiento hermético: la primera opción es el asiento de elastómero resistente
Condiciones de alta temperatura más allá del rango permitido por el elastómero: elija un asiento duro de metal y acepte el índice de tasa de fuga correspondiente.
C.Confirmar la matriz de combinación de materiales según los atributos del medio.
Válvula de lodo de cuchilla de alta presión, resistente al desgaste, de acero inoxidable 316, sin fugas, para operaciones mineras
Consulte la sección 4, introducción del material de los componentes; Evite la reducción ciega de costos al degradar la calidad del material para condiciones de trabajo de abrasión y corrosión intensas.
D. Evaluación de opciones de funciones especiales
Lodo con alto contenido de fracción sólida: evalúe si es necesario agregar una estructura del puerto de lavado
Servicio frecuente de interruptores automatizados: priorice el material del vástago 17-4PH de alta resistencia
Instalación al aire libre al aire libre: requiere un revestimiento anticorrosión de alta calidad para el cuerpo de la válvula y la carcasa del actuador.
E. Verificar los requisitos estándar y documentales.
Confirmar el diseño y probar el estándar que coincida con las especificaciones del proyecto; aclarar los requisitos del documento de entrega: certificado de material 3.1, informe de prueba, certificado CE u otra documentación requerida por el proyecto.
Error de selección común: simplemente copie la presión nominal de la válvula igual a la presión de diseño de la tubería ignorando los atributos de abrasión y corrosión media, adoptando una válvula de guillotina común para reemplazar la válvula de guillotina profesional para lodos. Esta práctica conducirá a un ciclo de servicio in situ muy corto y a un costo operativo integral más alto a pesar del bajo precio de compra inicial.

Incluso la selección correcta del modelo no puede garantizar un rendimiento estable sin una instalación y operación estándar.
A. Requisitos de instalación
Orientación de instalación recomendada: vástago vertical hacia arriba (montaje de tubería horizontal). La instalación de montaje lateral se permite solo por limitaciones de diseño especiales, pero aumentará la carga del actuador y el riesgo de desgaste desigual.
Suficiente espacio de operación reservado sobre el actuador para garantizar el movimiento completo sin obstáculos.
Antes de instalar la válvula, complete el trabajo de purga de la tubería para eliminar los desechos de construcción y la escoria de soldadura dentro del sistema de tuberías para evitar que objetos extraños duros rayen el asiento y la superficie de la hoja durante la primera acción de cierre.
Para válvulas estilo wafer, controle estrictamente la distribución uniforme del par de apriete previo del perno de brida; Una fuerza excesiva y desigual en el perno deformará el cuerpo de la válvula y provocará una falla en el asiento.
B. Elementos de verificación previos a la puesta en servicio
Realice manualmente movimientos de apertura y cierre completos varias veces, verifique que no haya adherencias ni resistencia anormal de fricción.
Para la configuración del actuador neumático: verifique que la presión del aire comprimido coincida con los requisitos de diseño del actuador (presión de aire de suministro general 0,4 - 0,6 MPa); drenar el agua dentro del filtro de fuente de aire
Confirmar que la retroalimentación de la señal del interruptor de límite de carrera de la válvula funciona normalmente para las versiones automatizadas eléctricas o neumáticas.
No aplique tensión externa de la tubería al cuerpo de la válvula; eliminar la tensión de desalineación de la tubería antes de la puesta en servicio.
C. Prohibiciones de operación
Está estrictamente prohibido utilizar la válvula en la posición de apertura parcial durante mucho tiempo para regular el caudal de lodo. Este comportamiento provoca que las partículas de alta velocidad froten directamente la hoja y la superficie del asiento, lo que provoca daños rápidos e irreversibles. Esta válvula solo funciona en estado completamente abierto o completamente cerrado.
No utilice un par excesivo del actuador para forzar el cierre cuando objetos extraños grandes bloqueen el recorrido de la puerta; detenga la operación inmediatamente y elimine la fuente de bloqueo para evitar que la hoja se doble y se dañe por deformación permanente.

El mantenimiento preventivo científico puede prolongar eficazmente la vida útil de la válvula y reducir la probabilidad de fallos inesperados. El ciclo de mantenimiento debe ajustarse según la gravedad media real de la abrasión; El siguiente contenido proporciona una referencia general.
A. Artículos de inspección periódica
Inspección de ciclo corto (cada 2 a 4 semanas para condiciones de trabajo con lodo de abrasión intensa)
Inspección visual: comprobar fugas externas en la zona del prensaestopas y en la superficie de la junta de brida
Confirme que la posición de apertura y cierre de la válvula coincida con el indicador local y la señal de retroalimentación remota
Para válvulas equipadas con puerto de lavado: inspeccione la disponibilidad del circuito de suministro de fluido de lavado
Inspección de ciclo medio (cada 3 - 6 meses)
Lleve a cabo varias operaciones de conmutación completas sin condiciones de presión de proceso si el proceso lo permite.
Verificar el estado de preapriete del empaque; comprima moderadamente el prensaestopas cuando se produzca una fuga exterior del vástago (evite una compresión excesiva que cause una fricción excesiva en el vástago y un envejecimiento acelerado de la empaquetadura)
Verificar el estado de aflojamiento del sujetador del actuador; reponga el lubricante según los requisitos del manual del actuador
Ciclo de revisión (según la experiencia en el sitio, general de 12 a 24 meses para servicio de lodos de servicio pesado)
Apague el sistema y aísle la fuente de presión de manera segura, desmonte el cartucho del asiento modular para inspeccionar el envejecimiento y el estado de abrasión del elemento elástico del asiento, mida la profundidad de desgaste de la zona de sellado de la hoja. Reemplace el asiento desgastado y los componentes de la cuchilla dañados a tiempo.
Válvulas de compuerta de cuchilla industriales resistentes a abrasivos y de alta resistencia con válvula para lodos con cero fugas para equipos petroleros
B. Fenómeno de falla típico y causa raíz probable
La válvula no puede lograr un cierre hermético después del cierre
R: Fibra o partículas sólidas atrapadas entre la hoja y la cara de sellado del asiento. Realice ciclos repetidos de apertura y cierre para intentar eliminar los residuos atrapados; Si el problema persiste, es necesario realizar una inspección de desmontaje en el sitio.
B: El elemento elástico del asiento sufrió abrasión o deformación permanente después de un funcionamiento prolongado; reemplazar el cartucho de asiento reemplazable
C: Borde de sellado de la hoja rayado o desgastado localmente gravemente debido al daño por impacto de partículas duras
Fuga de salida del medio en la zona de empaquetadura del vástago
R: El material de embalaje envejece y se afloja gradualmente; Apriete correctamente los pernos del prensaestopas con un par uniforme.
B: Las partículas sólidas de lodo invadieron el espacio libre del empaque causando daños por rayado en la superficie del vástago; adoptar un diseño de puerto de lavado para un nuevo proyecto para evitar que vuelva a ocurrir
Par de operación anormalmente grande durante la carrera de apertura y cierre
A: Sedimento medio acumulado dentro de la ranura guía del cuerpo de la válvula, bloquee el recorrido del movimiento de la hoja; eliminar el depósito de sedimentos
B: Lubricación del vástago insuficiente o se produjo corrosión en la superficie del vástago
C: Deformación ligeramente doblada de la hoja causada por una carga de choque de presión diferencial excesivamente desequilibrada
Recordatorio de seguridad: Todos los trabajos de mantenimiento deben ejecutarse después de completar el alivio de presión del sistema y el aislamiento del medio para evitar incidentes de seguridad personal causados ​​por una pulverización inesperada del medio.

Grupo Atenaswww.athenavalve.comrespalda este producto con soporte técnico profesional y servicio de personalización. Nuestro equipo de ingeniería trabaja estrechamente con los clientes para confirmar la concentración de sólidos, la dureza de las partículas, la temperatura, la compatibilidad química y la lógica de actuación, para ofrecer una válvula de guillotina para lodos adecuadamente especificada para cada proyecto único.
Para el aislamiento de lodos abrasivos donde la confiabilidad importa, la marca AthenaVálvula de compuerta de cuchilla para lodoses su opción de confianza: robusta, antiobstrucción, fácil de mantener y probada en las condiciones de servicio de lodos más duras.
