Seleccionar la válvula adecuada para una tubería parece sencillo sobre el papel, pero es una de las decisiones que influye más directamente en la confiabilidad, la seguridad y el costo operativo de un sistema de fluidos. Elija bien y la instalación funcionará silenciosamente durante décadas; Si elige mal, se enfrentará a fugas prematuras, tiempos de inactividad no planificados, pérdida de presión o incluso una falla bajo plena carga operativa. Entre las muchas familias de válvulas en servicio hoy en día, tres caballos de batalla cubren la abrumadora mayoría de las tareas de aislamiento: la válvula de mariposa, la válvula de bola y la válvula de compuerta. Cada uno fue diseñado en torno a un conjunto diferente de prioridades, y comprender por qué difieren (no sólo que difieren) es lo que convierte una buena especificación en confiable.
Esta guía de Athena Valve examina la mecánica, las fortalezas, las limitaciones y las aplicaciones ideales de los tres tipos, y ofrece un camino práctico, impulsado por la ingeniería, hacia la elección correcta. Al final, sabrá qué válvula pertenece a qué línea y por qué.

Una válvula no es simplemente un interruptor mecánico. Es el punto en el que una planta decide cómo entra el fluido, se detiene, cambia de dirección o se estrangula bajo presión. Cada tarea impone sus propias demandas: la naturaleza del medio, la presión y temperatura de operación, la capacidad de flujo requerida, el espacio disponible, la vida útil esperada y los recursos de mantenimiento disponibles. La elección de una válvula cuya presión no esté suficientemente especificada provoca fugas y un funcionamiento inseguro; elegir uno que sea demasiado grande desperdicia dinero y espacio; Elegir la familia completamente equivocada, como estrangular con una válvula construida sólo para aislamiento, acelera el desgaste interno y eventualmente conduce al fallo.
Las tres válvulas comparadas aquí resuelven los problemas de aislamiento de diferentes maneras. Una válvula de mariposa intercambia características de sellado y flujo por compacidad y economía. Una válvula de bola prioriza un cierre rápido y sin burbujas bajo alta presión. Una válvula de compuerta proporciona un flujo de baja resistencia y paso total para un aislamiento permanente. Una vez que reconoces para qué se optimizó cada diseño, la aplicación correcta suele resultar obvia.

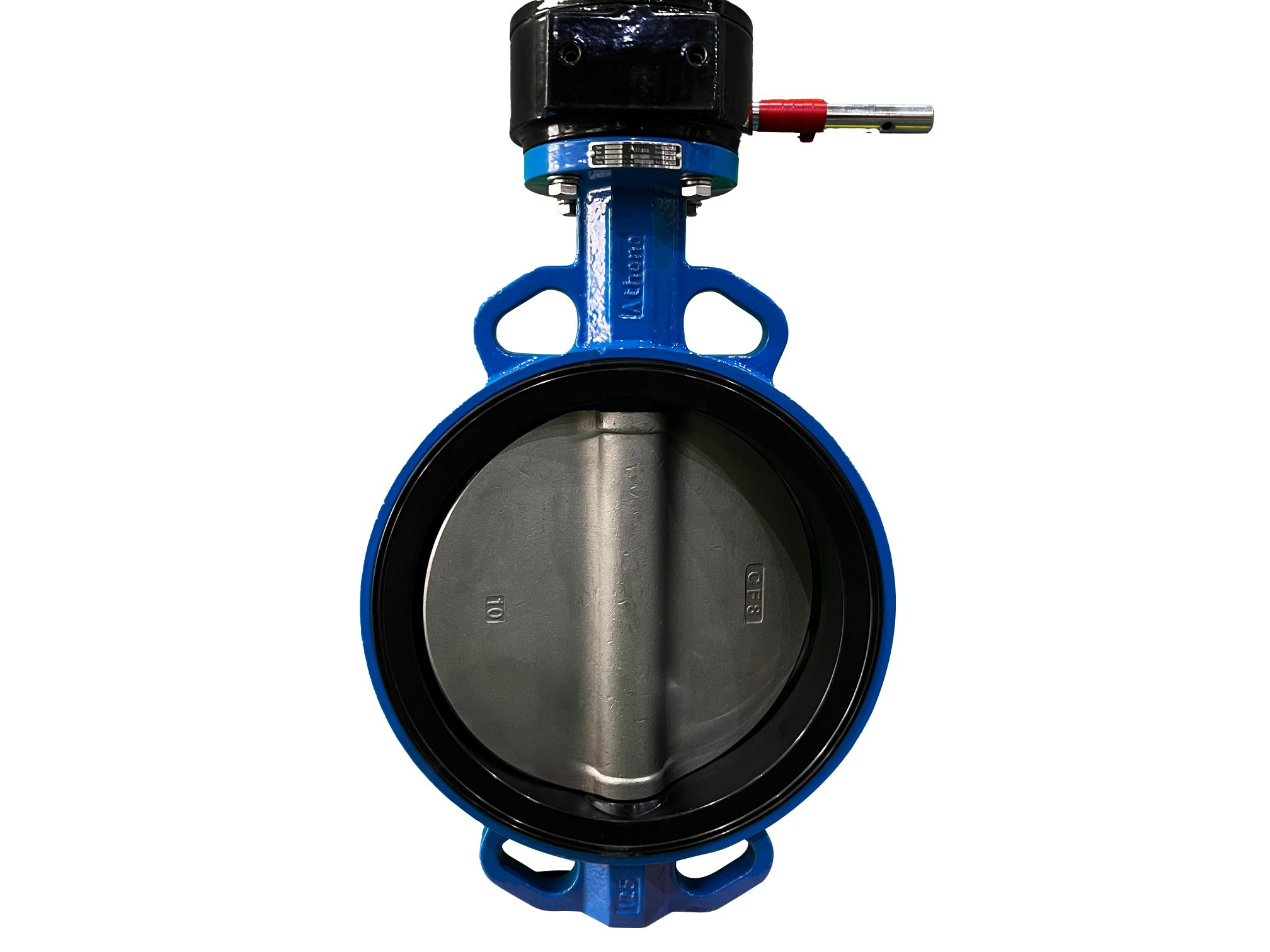

ElVálvula de mariposa: Compacto, económico, diseñado para el flujo

La válvula de mariposa toma su nombre de su elemento de cierre: un disco circular plano que gira alrededor de un eje central y se asemeja a un par de alas. Un cuarto de vuelta de una manija o actuador hace girar el disco de paralelo al flujo (completamente abierto) a perpendicular contra él (completamente cerrado). Debido a que el disco gira en el plano de la tubería, toda la válvula permanece corta y liviana.

¿Qué lo hace atractivo?

Su primera ventaja es la compacidad. Una válvula de mariposa ocupa mucha menos longitud entre caras y pesa considerablemente menos que una válvula de bola o de compuerta del mismo tamaño nominal, lo que la convierte en la opción natural para líneas de gran diámetro y salas de válvulas estrechas. Su segunda ventaja es la velocidad: un solo movimiento de palanca de 90 grados abre o cierra la válvula casi instantáneamente. El tercero es la economía: con menos piezas móviles y un cuerpo más simple, las válvulas de mariposa son generalmente la opción más rentable tanto para comprar como para mantener, particularmente en diámetros más grandes.

donde debes tener cuidado

Las compensaciones son igualmente reales. Debido a que el disco permanece dentro de la trayectoria del flujo incluso cuando está completamente abierto, una válvula de mariposa introduce una caída de presión modesta pero permanente, una preocupación en sistemas de baja presión o de largo plazo donde la pérdida de carga es importante. Está pensado para una aceleración ligera en el mejor de los casos; La operación sostenida a mitad de carrera puede causar vibración del disco y cavitación en servicio de alta velocidad. El rendimiento del sellado también depende de la presión: los diseños con asiento blando (EPDM, NBR, PTFE) ofrecen un cierre confiable a presiones bajas a moderadas, mientras que las versiones con asiento metálico se adaptan a temperaturas más altas pero generalmente logran una clase de fuga más baja.
Territorio típico: distribución municipal de agua, plantas de aguas residuales, circuitos de HVAC y agua de refrigeración, tuberías principales de protección contra incendios y líneas de gas o lodos de gran diámetro donde el espacio y el presupuesto lideran la decisión.

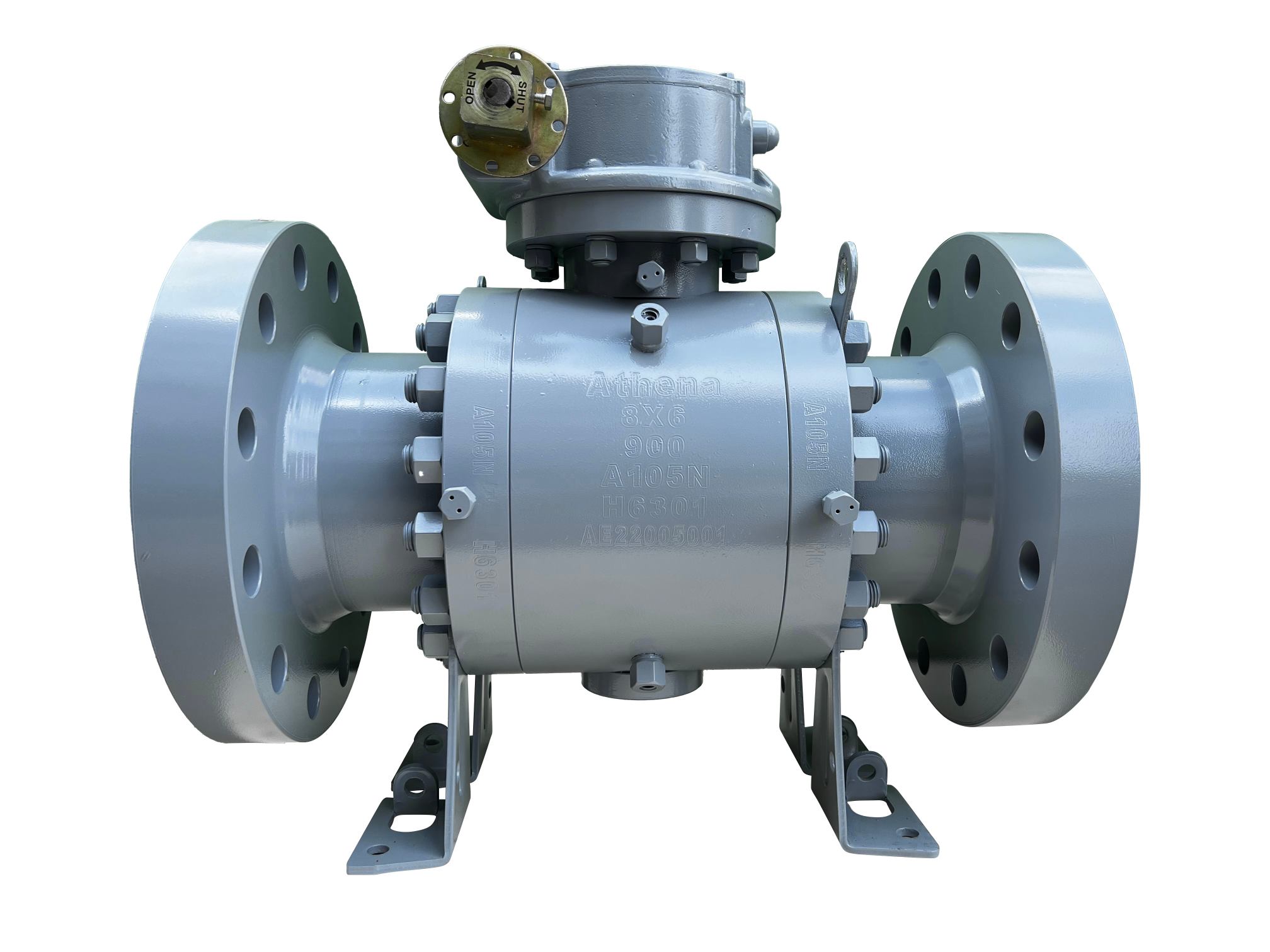

La válvula de bola es el estándar moderno para un aislamiento fiable. Su componente central es una bola mecanizada con un orificio central; Al girar la bola 90 grados, se alinea el orificio con la tubería para que fluya, o se balancea su pared sólida a lo largo del recorrido del flujo para sellar la línea. Esta geometría simple pero robusta le da a la válvula de bola su reputación de operación confiable y sin fugas.

La fuerza decisiva es el sellado. Una válvula de bola de asiento blando puede mantener un cierre hermético en un rango de presión muy amplio, razón por la cual domina el aislamiento de alta presión en servicios de petróleo y gas, químicos y de servicios públicos. El funcionamiento es rápido (el mismo cuarto de vuelta que una válvula de mariposa), pero con un nivel de integridad hermética que muchas plantas requieren en puntos críticos de aislamiento. Las válvulas de bola de paso total (puerto completo) ofrecen un flujo directo y esencialmente sin restricciones cuando están abiertas, lo que resulta en una caída de presión casi nula y las hace excelentes para aplicaciones de alto flujo y medios viscosos. Las válvulas de bola también exigen muy poco mantenimiento y conservan su rendimiento de sellado incluso después de largos períodos de inactividad.

Las desventajas: las válvulas de bola son más pesadas y voluminosas que las válvulas de mariposa, y en diámetros grandes son sustancialmente más caras. No son válvulas de estrangulación: dejar la bola parcialmente abierta expone los asientos al flujo de limpieza y destruye rápidamente las superficies de sellado, por lo que deben reservarse para el servicio de encendido y apagado. Finalmente, en la posición cerrada el fluido puede quedar atrapado dentro de la cavidad de la bola; Para flujos de proceso donde el estancamiento, la contaminación o la expansión térmica son una preocupación, esto requiere una cuidadosa consideración del diseño, a menudo abordada con una bola ventilada o autodrenante.
Territorio típico: tuberías de gas y líquidos de alta presión, colectores de petróleo y gas, procesamiento químico y petroquímico, aislamiento contra incendios y cualquier punto donde un cierre sin fugas garantizado no sea negociable.

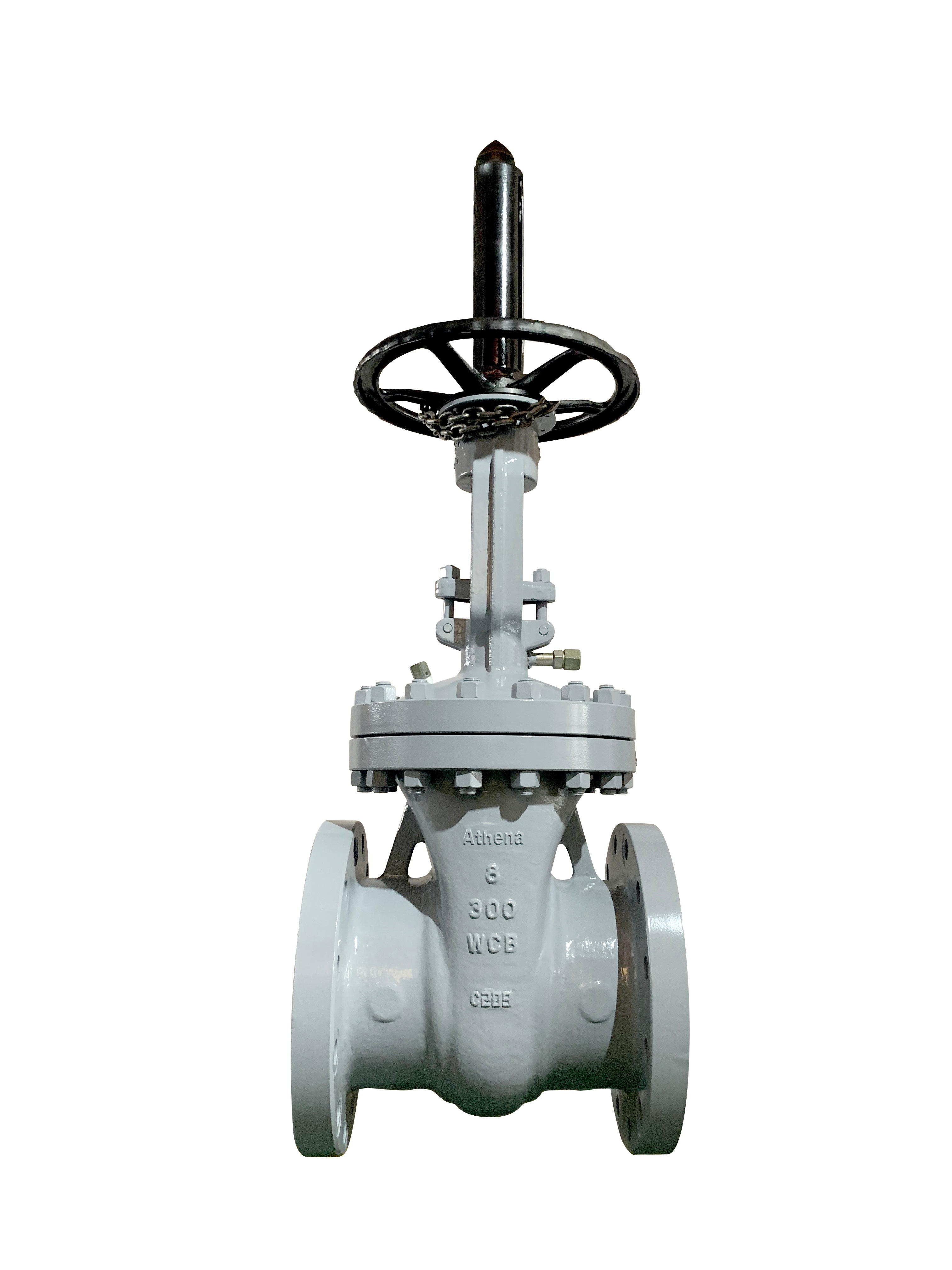

La válvula de compuerta es el clásico aislador multivuelta. Una compuerta plana o en forma de cuña se desliza verticalmente dentro del cuerpo, impulsada por un vástago y un volante, para despejar completamente el camino del flujo o bloquearlo por completo. Su filosofía de diseño es deliberada: flujo máximo sin obstrucciones cuando está abierto y un sello sólido y confiable cuando está cerrado.

Su primer punto fuerte es el rendimiento del flujo. Cuando está completamente abierta, la compuerta se retrae completamente fuera del orificio, lo que proporciona un pasaje recto de área completa con una caída de presión prácticamente nula, ideal para líneas principales donde la pérdida de carga debe mantenerse al mínimo. Su segundo punto fuerte es la durabilidad para el aislamiento permanente: las válvulas de compuerta están diseñadas para permanecer en una posición, generalmente abierta, durante años y seguir cerrándose de manera confiable cuando finalmente se operan. El tercero es la robustez estructural: las válvulas de compuerta manejan presiones muy altas y son una opción confiable para tuberías principales de alta presión y gran diámetro.

Las limitaciones son igualmente claras. Las válvulas de compuerta funcionan lentamente: abrir o cerrar requiere muchas vueltas del volante, lo cual es un verdadero inconveniente en situaciones de cierre de emergencia a menos que la válvula esté motorizada. Son dispositivos estrictamente de encendido/apagado: la apertura parcial deja el borde de la compuerta expuesto a un flujo erosivo, provocando vibraciones, daños en el asiento y reducción de la vida útil, por lo que la estrangulación está efectivamente prohibida. Además, son más pesadas y caras de mantener, y el mecanismo de múltiples vueltas, el prensaestopas y el conjunto del vástago añaden peso, costo y complejidad de mantenimiento en comparación con una válvula de un cuarto de vuelta.
Territorio típico: redes de distribución y transmisión de agua, líneas de servicios públicos y refrigeración de centrales eléctricas, sistemas de aguas residuales y tuberías de gran diámetro que permanecen abiertas durante largos períodos.

La siguiente tabla condensa las diferencias clave en una sola vista. Es una primera pantalla útil cuando llega una nueva tarea a su escritorio.

La respuesta correcta rara vez es "una válvula es la mejor". Es "esta válvula es la mejor para esta tarea". Resuelva las preguntas a continuación y el campo se reducirá rápidamente.
1. Primero defina la función. ¿El trabajo es simplemente detener y reiniciar el flujo, o regularlo? Para un servicio limpio dentro y fuera de servicio, los tres pueden calificar; Para una aceleración genuina, necesita una válvula de globo o una válvula de control especialmente diseñada. Esta única pregunta elimina inmediatamente la válvula de compuerta y obliga a las válvulas de mariposa y de bola a competir en los criterios restantes.
2. Conozca sus medios. Los productos químicos corrosivos, los lodos abrasivos, los gases limpios y el agua potable exigen diferentes materiales para el cuerpo y el asiento. Confirme que las partes internas de la válvula (disco, bola, asientos y sellos) sean químicamente compatibles y no se corroan, hinchen ni degraden durante la vida útil de diseño. Un asiento que falla por incompatibilidad de medios terminará con la confiabilidad de una línea más rápido que cualquier error de tamaño.
3. Comprobar la envolvente de presión y temperatura. Cada válvula tiene un límite nominal. Compárelo con el máximo que el sistema puede alcanzar, incluidos transitorios y condiciones de sobretensión, y agregue un margen de seguridad. Si confía en un asiento blando elastomérico para un cierre hermético, confirme también el rango de temperatura del asiento.
4. Evaluar el presupuesto de flujo y pérdida de presión. Si la línea es grande, larga o de baja presión, la caída de presión permanente de un disco de mariposa puede ser inaceptable, empujándolo hacia una bola de paso total o una válvula de compuerta. Por el contrario, si la caída de presión es aceptable y el espacio es reducido, la válvula de mariposa suele ganar.
5. Piense en el funcionamiento y el accionamiento. ¿Palanca manual para un control local rápido, volante para operaciones poco frecuentes o accionamiento neumático o eléctrico para automatización? Las válvulas de cuarto de vuelta se acoplan naturalmente con los actuadores, mientras que las válvulas de compuerta necesitan más torque y una carrera más larga, lo que agrega costo al tren de transmisión.
6. Contabilizar el costo de mantenimiento y ciclo de vida. Incluya no sólo el precio de compra sino también la instalación, la disponibilidad de repuestos y el costo del tiempo de inactividad no planificado. A menudo, la válvula más barata disponible es la más cara una vez que el mantenimiento y las paradas se tienen en cuenta en más de una década de servicio.
Una regla general rápida: elija una válvula de bola cuando necesite un cierre hermético a alta presión con un funcionamiento rápido; una válvula de mariposa cuando dominan el espacio, el peso y el presupuesto y la presión es moderada; y una válvula de compuerta cuando necesita aislamiento de baja caída de presión y de paso total en una línea principal que permanecerá abierta durante años.

Dos consideraciones adicionales frecuentemente deciden entre candidatos por lo demás similares. La primera es la filosofía del sellado. Las válvulas de asiento blando (con asientos de elastómero o PTFE) brindan el cierre más hermético y son ideales para medios limpios a temperaturas moderadas; Las válvulas con asiento metálico toleran temperaturas más altas, abrasivos y medios más exigentes, pero normalmente logran una clase de fuga más baja y pueden requerir más fuerza de sellado. El segundo es el cumplimiento. Las válvulas industriales generalmente se especifican según estándares de diseño y prueba reconocidos internacionalmente que cubren clasificaciones de presión, dimensiones cara a cara y conexiones finales. Cuando compra a un fabricante que fabrica según estos estándares y proporciona certificación de materiales y resultados de pruebas documentados, obtiene la seguridad de que la válvula funcionará según lo clasificado y que las piezas de repuesto y la compatibilidad dimensional son reproducibles en toda la flota.
En Athena Valve fabricamos y suministramos válvulas de mariposa, bola y compuerta para cumplir con estos requisitos, con la documentación y soporte técnico del que dependen los proyectos. Ya sea que especifique un punto de aislamiento o equipe una planta completa, nuestros ingenieros lo ayudarán a traducir los requisitos de presión, medios, flujo, espacio y actuación en una válvula que funcione y dure.

Las válvulas de mariposa, de bola y de compuerta resuelven cada una los problemas de aislamiento a su manera y ninguna es universalmente superior. La válvula de mariposa gana su lugar allí donde lo más importante es la compacidad, la economía y la velocidad; la válvula de bola es la opción ideal para el cierre de fugas críticas y de alta presión; La válvula de compuerta es el caballo de batalla para el aislamiento permanente y de paso total de la línea principal. Una evaluación clara de la tarea (función, medios, presión, temperatura, flujo, espacio, operación y costo del ciclo de vida) es la única ruta confiable para tomar una buena decisión.
En Athena Valve, estamos aquí para facilitar esa decisión. Desde válvulas de bola de alta presión para petróleo y gas hasta válvulas de mariposa compactas para agua y HVAC, y válvulas de compuerta resistentes para redes de servicios públicos, nuestra gama está construida según estándares reconocidos internacionalmente y respaldada por un soporte de ingeniería real.
¿Necesita ayuda para seleccionar la válvula adecuada para su sistema? Póngase en contacto con nuestro equipo de ingeniería en sales@athenavalve.com o explore la gama completa de productos en www.athenavalve.com. Cualquiera que sea la línea, Athena Valve le ayuda a cerrar el círculo del control de flujo que funciona y dura.

P1. ¿Cuál es la principal diferencia entre una válvula de mariposa, de bola y de compuerta?
La diferencia radica en el elemento de cierre y en su funcionamiento. Una válvula de mariposa utiliza un disco giratorio que gira sobre un eje central; una válvula de bola utiliza una bola giratoria con un orificio; una válvula de compuerta utiliza una compuerta corrediza que se mueve hacia arriba y hacia abajo. Estos diferentes mecanismos conducen a diferentes características de sellado, flujo y velocidad.
P2. ¿Qué es mejor: una válvula de mariposa o una válvula de bola?
Depende del deber. Una válvula de mariposa es mejor para tuberías grandes y espacios reducidos donde la compacidad y el presupuesto conducen; una válvula de bola es la mejor opción para sistemas de alta presión que exigen un cierre hermético y sin fugas.
P3. ¿Cuándo debo utilizar una válvula de compuerta?
Utilice una válvula de compuerta para aislamiento de encendido/apagado en una línea principal que permanecerá completamente abierta o completamente cerrada durante períodos prolongados, donde las prioridades son un flujo de paso total con una caída de presión mínima y un sellado robusto.
P4. ¿Se puede utilizar una válvula de compuerta para controlar el flujo?
No. Nunca se debe utilizar una válvula de compuerta para estrangular. Está diseñado para funcionar completamente abierto o completamente cerrado; la apertura parcial expone la compuerta a un flujo erosivo, lo que provoca vibraciones, daños en el asiento y una vida útil más corta.
P5. ¿Se puede utilizar una válvula de mariposa para estrangular?
Sólo para modulación ligera e intermitente. Una válvula de mariposa no es una válvula de control de precisión; La operación sostenida a mitad de carrera puede causar aleteo del disco y cavitación. Para una regulación confiable del flujo, utilice una válvula de globo o de control.
P6. ¿Athena Valve ayuda con la selección de válvulas?
Sí. Cuando se comunica con el equipo de Athena Valve, obtiene soporte experto para la selección de válvulas, una gama de válvulas de mariposa, de bola y de compuerta construidas según estándares reconocidos y la documentación de ingeniería que su proyecto requiere. Contáctenos enventas@athenavalve.com.
