Quanti tipi di connessione dell'estremità della valvola esistono

2023-05-05

Esistono tre metodi comuni per collegare le valvole alle tubazioni e ai raccordi: connessione flangiata, filettata e saldata.

Collegamento saldato testa a testa (BW):La connessione con saldatura di testa viene effettuata saldando insieme le estremità smussate del tubo e l'estremità diritta della valvola. Saldare lungo una cucitura giuntata bordo a bordo. Le estremità smussate (BE) indicano che le estremità dei tubi della valvola non sono tagliate squadrate, ma piuttosto sono tagliate o rettificate per avere un bordo rastremato. Le estremità a saldare di testa nelle valvole standard sono lavorate in conformità con ASME B16.25. Lo spessore della parete deve essere chiaramente specificato dai clienti.

Connessione saldata con presa (SW):Per una valvola con connessione con saldatura di testa, il tubo viene inserito nella presa della valvola prima della saldatura, a differenza di una connessione con saldatura di testa in cui il tubo e l'estremità diritta della valvola sono posizionati un'estremità all'altra. All'interno dell'estremità a saldare è presente un collare che impedisce l'inserimento troppo profondo del tubo nella valvola. Rispetto alle connessioni con saldatura di testa, le connessioni con saldatura a bicchiere sono più economiche poiché sono semplicemente semplici saldature d'angolo che richiedono meno ispezioni a raggi X e meno manodopera.

Connessione avvitata (NPT):Le connessioni avvitate vengono generalmente utilizzate in valvole di dimensioni pari o inferiori a 4". Con scanalature rastremate tagliate nelle estremità di un tratto di tubo, i tubi avvitati e le estremità delle valvole avvitate possono essere facilmente assemblati. NPT è il tipo di filettatura rastremata più comune in conformità con ASME B1 .20.1.

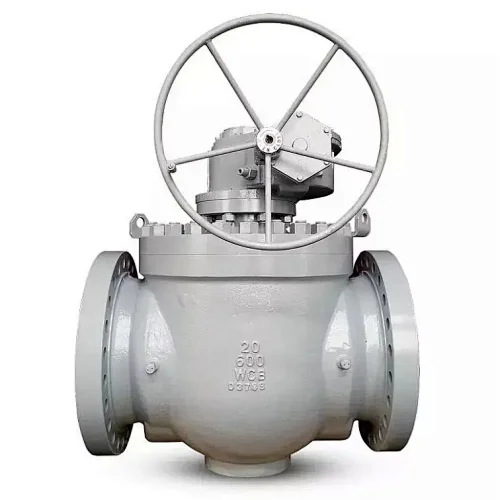

A seconda delle estremità flangiate formate insieme o separatamente dal corpo valvola, esistono tre tipi di connessione flangiata delle valvole:Faccia rialzata (RF), giunto ad anello (RTJ)EFaccia piatta (FF). La superficie di accoppiamento della connessione flangiata della valvola è chiamata faccia. La faccia viene solitamente lavorata per creare una superficie liscia che contribuirà a garantire una tenuta a prova di perdite quando due flange vengono imbullonate insieme con una guarnizione inserita tra loro.

Una volta dimensionata la valvola, ma prima di poterla selezionare, è necessario specificare le connessioni terminali della valvola.
Il tipo di connessione terminale per la valvola specifica deve essere selezionato tenendo conto dei valori di pressione/temperatura, dei materiali, della frequenza di montaggio e smontaggio. Inoltre, le connessioni terminali sulle valvole devono corrispondere al design e alle specifiche delle tubazioni; è necessario tenere conto delle forze delle tubazioni che agiranno sul corpo della valvola. Lo scopo delle connessioni terminali è garantire connessioni rigide e prive di perdite tra tubo e valvola.
Per il servizio generale, la selezione della connessione dell'estremità della valvola è una semplice questione se il tipo di connessione dell'estremità selezionata è disponibile per il tipo di valvola richiesto. Ma quando si considerano servizi impegnativi, è necessario prendere in considerazione tutti i fattori sopra elencati e alcuni altri specifici per determinate applicazioni. Ciò può significare considerare fattori quali erosione, corrosione, tossicità, contaminazione, pericolo di incendio, pericolo per la salute umana, ecc. Tali requisiti possono derivare da requisiti operativi specifici per una determinata applicazione della valvola e quindi possono aumentare significativamente il prezzo della valvola.

Le connessioni terminali sulle valvole vengono generalmente specificate dal progettista delle tubazioni ed è preferibile che corrispondano alle specifiche di progettazione delle tubazioni. Tuttavia, il progettista della tubazione non determina le forze generate nella tubazione dall'azione della valvola e deve esserne informato dal progettista della valvola. È quindi possibile selezionare i collegamenti corretti delle estremità della valvola in base alla resistenza richiesta per mantenere la sollecitazione di tenuta della guarnizione in tutte le condizioni operative e al grado di tenuta della guarnizione in considerazione.

I tipi di connessione finale sono determinati da codici e standard locali e internazionali. Generalmente vengono utilizzati principalmente gli standard statunitensi e europei. Per ulteriori informazioni sui tipi di connessione terminale e sulle dimensioni per determinati tipi e dimensioni di connessione, è necessario fare riferimento ai seguenti standard:

- ASME B1 6.34 Valvole flangiate, filettate e con estremità a saldare

- ASME B16.5 - Flange per tubi e raccordi flangiati

- EN 1092 Flange e loro giunzioni — Flange circolari per tubi, valvole, raccordi e accessori, designate PN

Standard americano

Gli standard americani si impegnano a fornire valvole affidabili e aiutano a rispettare gli standard più elevati per le valvole. Da più di 100 anni la valvola americana rappresenta prodotti innovativi e di ricerca. È costruito con qualità e sicurezza ed è noto per le valvole di alta qualità utilizzate nei sistemi HVAC, idraulici e in applicazioni industriali.

standard GB
Gli standard GB sono gli standard nazionali e vengono emessi dall'amministrazione di standardizzazione SAC. È uno tra l'IEC e l'ISO ovvero il comitato nazionale.

Norma tedesca
In tedesco, lo standard tedesco è in realtà chiamato hochdeutsch. Ciò riflette il fatto che la sua fonetica è quella dell'alto tedesco parlato nelle diverse parti dell'area. Come in Francia, la lingua standard nell'area in cui si parla il tedesco. Non è governato dall'organismo legittimato. In realtà non esistono autorità di regolamentazione come la conferenza dei ministri delle questioni culturali ed educative.

Differenza tra lo standard americano, lo standard GB e lo standard tedesco
GB è lo standard nazionale, lo standard americano si chiama ANSI e lo standard tedesco si chiama DIN. Questi possono essere differenziati dal modello. Il modello della valvola dello standard nazionale è noto in base alla lettera pinyin della categoria della valvola. La valvola di sicurezza si chiama A, la valvola a farfalla come D, la valvola a membrana come G, la valvola di ritegno come H, la valvola a globo come J, la valvola a farfalla come L, la valvola di scarico come P, la valvola a sfera come Q, la valvola di trappola come S e così via.

Non esiste alcuna differenza tra lo standard americano, lo standard GB e lo standard tedesco. La differenza non riguarda altro che i livelli di pressione e gli standard di produzione. Il materiale delle parti interne del corpo valvola è facile da dire. È più che ghisa, acciaio inossidabile e acciaio fuso. La differenza approssimativa tra lo standard americano, lo standard GB e lo standard tedesco è la seguente:
1. Gli standard delle flange di questi sono diversi l'uno dall'altro.
2. La lunghezza strutturale di questi è diversa l'una dall'altra.
3. I requisiti di ispezione di questi sono diversi gli uni dagli altri.

Gamme standard dello standard americano, dello standard GB e dello standard tedesco
Il livello di pressione dello standard americano varia da 125 LB a 2500 LB. I principali standard americani includono API, ANSI. Sono per lo più denominate valvole standard americane API e ANSI.

La pressione standard tedesca di solito va da PN 10 a PN 320. Le valvole standard DIN sono flange e vengono adottati standard di flangia. Le principali valvole a livello mondiale sono lo standard americano API del Petroleum Institute, lo standard nazionale americano ANSI, DIM lo standard tedesco, JIS lo standard giapponese, GB lo standard nazionale, lo standard europeo EN e BS lo standard britannico. Sebbene entrambi gli standard si basino sulle stesse proprietà fisico/meccaniche per determinare i valori nominali di pressione/temperatura consentiti per dimensioni e materiali diversi delle connessioni, alcune delle differenze tra i codici ASME ed EN riguardano la designazione dei valori PT. Mentre gli standard UE utilizzano la designazione di pressione nominale (PN), ASME utilizza la designazione di classe.

Sebbene tutte le connessioni terminali svolgano le stesse funzioni generali (aiutare le valvole a svolgere le loro funzioni di base, mantenere l'alta pressione contenuta e garantire la sicurezza sul posto di lavoro), la scelta del tipo di connessione della valvola sbagliata può influire sulla produttività e, soprattutto, mettere in pericolo il tuo team.

È importante sapere quali tipi di connessione si adattano meglio alla tua applicazione per massimizzare l'efficienza e la sicurezza nelle operazioni upstream e downstream dei giacimenti petroliferi. La ricerca della soluzione migliore può essere basata su diversi fattori, tra cui:

Valutazione della pressione
Prevenzione delle perdite
Facilità di installazione e rimozione per riparazione/sostituzione
Integrità e durata della valvola
Peso e dimensioni
Costo

Se avete domande o avete bisogno di ulteriori informazioni, contattateci.
