Introduzione completa alle valvole a sfera: struttura, principio e applicazioni

autore: ATHENA GROUP

2026-01-30

Questo articolo introdurrà in modo esauriente la struttura principale, il meccanismo di funzionamento, la classificazione, i vantaggi e gli svantaggi delle valvole a sfera e risolverà le loro ampie applicazioni nei campi industriali.

Sommario

1.Storia delle valvole a sfera
2.Struttura di base delle valvole a sfera
3. Principio di funzionamento delle valvole a sfera
4.Classificazione delle valvole a sfera
5.Vantaggi e svantaggi delle valvole a sfera
6. Prospettive future delle valvole a sfera

1.Storia delle valvole a sfera

L'origine delle valvole a sfera può essere fatta risalire al 19° secolo. A quel tempo, John Wallen e John Charpmen progettarono la valvola a maschio sferico, il prototipo della moderna valvola a sfera, ma allora non fu prodotta in serie.
Con l’avanzamento della rivoluzione industriale, la tecnologia delle valvole a sfera è stata continuamente migliorata. Dall'invenzione formale delle valvole a sfera negli anni '50, sono diventate un dispositivo affidabile per il controllo dei fluidi nella produzione industriale.
Il loro basso costo di manutenzione è uno dei fattori chiave per la continua crescita del loro utilizzo, fornendo una soluzione efficiente per il moderno controllo dei fluidi industriali.

2.Struttura di base diValvole a sfera

Una valvola a sfera prende il nome dal suo componente principale, l'elemento valvola sferico con un foro passante centrale. Una valvola a sfera standard è composta dalle seguenti parti fondamentali:

Corpo valvola:È la principale struttura portante della valvola a sfera, solitamente realizzata in acciaio inossidabile, acciaio al carbonio, ottone e altri materiali durevoli.
Palla:Essendo il componente di controllo principale, la superficie è progettata con un foro passante. Le moderne valvole a sfera utilizzano generalmente acciaio inossidabile lucidato per realizzare la sfera per garantire una rotazione regolare e una buona tenuta.
Sede della valvola:Di solito è realizzato in PTFE, nylon e altri materiali polimerici rinforzati, che sono fondamentali per le prestazioni di tenuta della valvola a sfera.
Stelo della valvola:Collega la sfera e il meccanismo di controllo esterno e trasmette la coppia esterna alla sfera per guidarne la rotazione.
Sigilli e imballaggio:Viene utilizzato per prevenire perdite di fluido lungo lo stelo della valvola e in corrispondenza del collegamento del corpo valvola.
Maniglia o Attuatore:È responsabile del controllo manuale o automatico dell'apertura e della chiusura della valvola a sfera.

3. Principio di funzionamento delle valvole a sfera

Il principio di funzionamento della valvola a sfera si basa sulla rotazione dell'elemento sferico della valvola. Lo stelo della valvola fa ruotare la sfera attorno all'asse perpendicolare alla tubazione, controllando così l'apertura e la chiusura del flusso del fluido.

Stato di apertura:Quando il foro passante della sfera viene ruotato per essere parallelo all'asse della tubazione, il fluido può fluire uniformemente attraverso la valvola a sfera.
Stato di chiusura:Quando la sfera viene ruotata di 90°, il foro passante è perpendicolare all'asse della tubazione. In questo momento, la sfera si adatta perfettamente alla sede della valvola per interrompere il flusso medio.

4.Classificazione delle valvole a sfera

Le valvole a sfera possono essere suddivise in diverse tipologie secondo molteplici criteri di classificazione, per soddisfare le esigenze di diversi scenari applicativi.

Classificazione per metodo di guida

Valvola a sfera manuale:Si aziona manualmente tramite la maniglia, adatta a scenari con bassi requisiti di automazione.
Valvola a sfera pneumatica:Utilizza la pressione dell'aria come fonte di energia per comandare l'apertura e la chiusura della valvola, con un'elevata velocità di risposta.
Valvola a sfera elettrica:È azionato da un attuatore elettrico, adatto per il controllo remoto e l'integrazione di sistemi automatizzati.

Classificazione per forma strutturale

1.Classificazione in base al numero di componenti:

Valvola a sfera monopezzo: la struttura è integrata, con buone prestazioni di tenuta.
Valvola a sfera in due pezzi: È composto da due parti principali, comode per l'installazione e la manutenzione.
Valvola a sfera in tre pezzi: È diviso in tre parti e le parti interne possono essere sostituite senza rimuovere l'intera valvola dalla tubazione.

2.Classificazione per metodo di connessione:

Valvola a sfera di tipo split: facile da smontare e manutenere.
Valvola a sfera con ingresso dall'alto: i componenti interni possono essere manutenuti dall'alto senza scollegare la tubazione.
Valvola a sfera saldata: è collegata alla tubazione mediante saldatura, con buona tenuta e resistenza all'alta pressione.

3.Classificazione per struttura della palla:

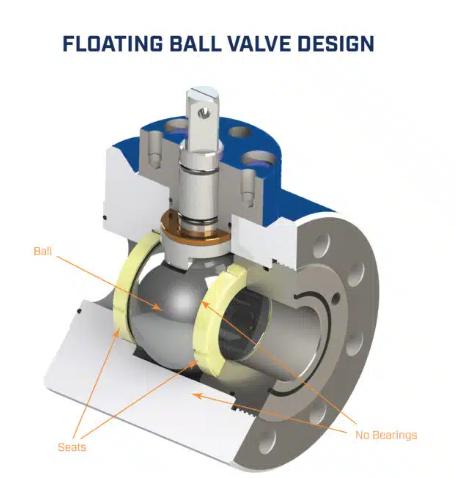

Valvola a sfera galleggiante: La sfera è in uno stato flottante senza collegamento rigido con il corpo valvola. Quando la valvola è chiusa, la pressione media a monte spinge la sfera a premere contro la sede della valvola a valle per realizzare la tenuta. Presenta i vantaggi di una struttura semplice, bassi costi di produzione e una manutenzione conveniente, ma è adatto solo per scenari di bassa pressione e diametro ridotto e molti modelli supportano solo il flusso unidirezionale.
Valvola a sfera con perno: la sfera è fissata dagli steli e dai cuscinetti della valvola superiore e inferiore, senza spazio di spostamento all'interno del corpo della valvola. È dotato di una sede della valvola flottante, che realizza la tenuta attraverso l'azione combinata del precarico della molla e della pressione media. Ha una forte resistenza alla pressione, prestazioni di tenuta stabili, funzionamento regolare ed elevata espandibilità funzionale, ma la struttura è complessa e i costi di produzione e manutenzione sono elevati.

4.Classificazione per dimensione del foro:

Valvola a sfera a passaggio totale: il diametro del foro passante della sfera è uguale al diametro interno della tubazione, con una resistenza minima al fluido e un flusso senza ostacoli, che può ridurre la perdita di energia durante il trasporto medio.
Valvola a sfera a foro ridotto: il diametro del foro passante della sfera è inferiore al diametro interno della tubazione, con conseguente area di flusso più piccola e leggera perdita di pressione, ma presenta i vantaggi di una struttura compatta e un basso costo.

5.Vantaggi e svantaggi delle valvole a sfera

Vantaggi

Struttura semplice e facile manutenzione:Il numero di componenti è ridotto, la struttura è semplice e le guarnizioni sono generalmente mobili, il che è comodo per lo smontaggio e la sostituzione.
Dimensioni compatte e peso leggero:Occupa meno spazio di installazione ed è facile da installare e gestire, riducendo i costi di manodopera e materiale durante il processo di installazione.
Bassa resistenza ai fluidi:Soprattutto per le valvole a sfera a passaggio totale, la resistenza al fluido è quasi pari a zero, il che può ridurre al minimo la perdita di energia nei sistemi di trasporto di condotte a lunga distanza e ridurre i costi di pompaggio.
Apertura e chiusura rapida:L'apertura e la chiusura possono essere completate ruotando di 90° e il tempo di apertura e chiusura di alcuni modelli è di soli 0,05-0,1 secondi, il che può rispondere rapidamente ai requisiti di controllo del sistema ed è adatto per sistemi automatizzati.
Buone prestazioni di tenuta:Le guarnizioni sono realizzate principalmente in materiali plastici con un basso coefficiente di attrito, che possono ottenere eccellenti effetti di tenuta e sono ampiamente utilizzate nei sistemi di vuoto come le industrie di produzione elettronica ad alta richiesta.
Lunga durata:Quando è completamente aperta o completamente chiusa, la superficie di tenuta tra la sfera e la sede della valvola è isolata dal fluido, evitando l'erosione da parte del fluido e prolungando la durata della valvola.
Ampia gamma di applicazioni:Il diametro nominale varia da pochi millimetri a diversi metri e può essere utilizzato in ambienti dall'alto vuoto all'alta pressione.

Svantaggi
Il processo di produzione e rettifica dell'elemento valvolare sferico è difficile. La speciale forma sferica richiede elevata precisione e finitura superficiale e richiede l'uso di attrezzature e tecniche specializzate, il che aumenta il costo di produzione della valvola a sfera.

6.Prospettive future diValvole a sfera

Essendo un importante dispositivo di controllo dei fluidi, le valvole a sfera avranno un'ampia prospettiva di sviluppo con il continuo progresso della tecnologia e la continua espansione del settore industriale. La futura direzione di sviluppo si concentrerà sul miglioramento della precisione di produzione, sulla riduzione dei costi di produzione e sul miglioramento dell'adattabilità e del livello intelligente delle valvole a sfera per soddisfare le sempre più complesse esigenze di controllo dei fluidi industriali.
