Válvulas de retención de elevación: la protección unidireccional confiable para sistemas de tuberías industriales

Elválvula de retención de elevaciónEs una válvula automática unidireccional especialmente utilizada para tuberías industriales. No requiere ningún accionamiento manual o externo y se abre y cierra automáticamente dependiendo completamente de una presión media. Su función principal es prevenir el reflujo del medio y proteger la seguridad de las tuberías y los equipos de soporte. Ampliamente aplicado en la industria química del petróleo, suministro y drenaje de agua, metalurgia y otras industrias, se divide principalmente en tipos de instalación horizontal y vertical. Adecuada para la mayoría de las condiciones de trabajo de fluidos limpios, sirve como válvula protectora básica indispensable en sistemas de tuberías.

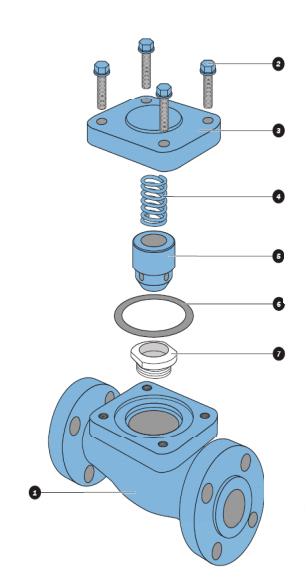

La válvula de retención de elevación presenta una estructura integral compacta. El cuerpo de la válvula está integralmente fundido en acero fundido, acero inoxidable, hierro fundido y otros materiales con alta resistencia y rendimiento de sellado estable. Un manguito guía incorporado restringe el movimiento del disco de la válvula solo verticalmente hacia arriba y hacia abajo, evitando desviaciones y atascos para garantizar una apertura y cierre estables. Los componentes principales incluyen un disco de válvula, un asiento de válvula y un soporte guía, equipados con dos formas de sellado. El sello blando logra cero fugas para los medios convencionales, mientras que el sello duro con aleación de superficie ofrece una excelente resistencia al desgaste y a altas temperaturas. El principio de funcionamiento es simple y confiable. El flujo medio positivo empuja el disco de la válvula hacia arriba para abrir la tubería. Cuando la presión de la tubería cae o la parada del equipo provoca un reflujo, el disco de la válvula cae rápidamente y se ajusta perfectamente al asiento de la válvula por su propio peso y presión de reflujo, bloqueando instantáneamente el reflujo del medio.

En comparación con las válvulas de retención de oscilación tradicionales, las válvulas de retención de elevación tienen ventajas destacadas, que incluyen una respuesta de cierre más rápida, una mayor precisión de sellado y un mejor rendimiento de amortiguación del golpe de ariete. Admiten un amplio rango de presión de PN16 a PN160, y el tipo de sello duro puede soportar vapor a alta temperatura de hasta 450 ℃ y productos derivados del petróleo a alta presión para condiciones de trabajo duras. Se encuentran disponibles múltiples modos de conexión, como brida, rosca y soldadura, para adaptarse a diversos diseños de tuberías. Mientras tanto, tiene ciertas limitaciones. La estructura del disco de la válvula provoca una resistencia al flujo ligeramente mayor y la estructura interna precisa es propensa a atascarse por impurezas. Solo es aplicable a medios limpios como agua, aceite y vapor, y no es adecuado para tuberías de lodos que contienen sedimentos y partículas sólidas.

La instalación deválvulas de retención de elevaciónSigue especificaciones estrictas: los tipos horizontales son solo para tuberías horizontales y los tipos verticales son para tuberías verticales ascendentes, con la dirección de instalación consistente con la marca de flujo medio. Se instalan principalmente en posiciones clave, como salidas de bombas, tuberías de suministro de agua de calderas y la parte frontal de los intercambiadores de calor, evitando eficazmente el reflujo del equipo, el ralentí de las bombas y el impacto de la presión de las tuberías. Con una estructura compacta y pocas piezas, la válvula es fácil de mantener. La inspección periódica del desgaste de la superficie de sellado y el reemplazo de las juntas pueden mantener un rendimiento estable. Con bajos costos de operación y mantenimiento y alta confiabilidad operativa, es la válvula antirreflujo preferida para tuberías limpias de diámetro pequeño y mediano.
