Che cos'è la valvola a sfera DBB a doppio blocco e spurgo integrata?

Un integrato forgiatoValvola a sfera Double Block & Bleed (DBB).integra una valvola a sfera di intercettazione a monte, una valvola a sfera di intercettazione a valle e una valvola a spillo di spurgo intermedia in un unico corpo valvola. Realizza contemporaneamente un doppio isolamento del mezzo indipendente e uno scarico della pressione nella cavità, che sostituisce completamente la tradizionale disposizione divisa di "2 valvole a sfera + 1 valvola di scarico" collegate in serie.

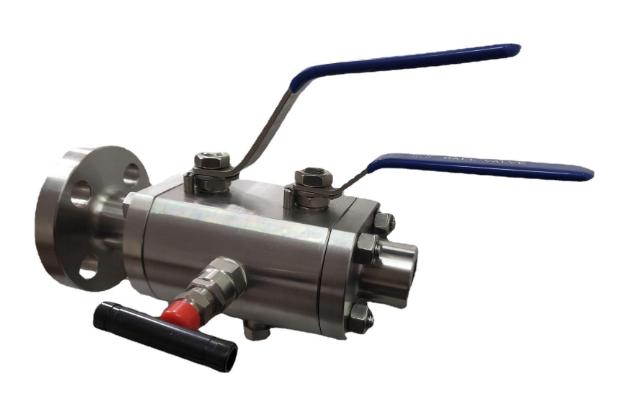

Il corpo valvola adotta una struttura di forgiatura integrale in tre pezzi con meno punti di perdita esterni e layout compatto. Il modello visualizzato è personalizzato con estremità flangiata + estremità filettata, soddisfacendo i requisiti di connessione della tubazione mista per l'installazione in loco.

La forgiatura integrale offre un'elevata resistenza alla pressione, una forte resistenza alle vibrazioni e una buona tolleranza allo stress della tubazione. Le connessioni terminali possono essere personalizzate su flangia, saldatura di testa, raccordo a compressione e altri tipi per soddisfare vari standard di tubazioni.

Due leve operative estese separate sono dotate di valvole a monte e a valle, consentendo un controllo on-off indipendente per formare un doppio isolamento fisico. Il design dello stelo anti-esplosione, insieme alla baderna flessibile in PTFE/grafite, elimina efficacemente le perdite esterne e il funzionamento è fluido e senza sforzo.

Una valvola di spurgo ad alta pressione è montata sul lato centrale del corpo valvola. Durante la manutenzione, scarica il fluido intrappolato e la pressione residua tra due sfere. È possibile collegare un tubo esterno per un recupero medio per evitare rischi di scarico diretto e contaminazione ambientale.

I gruppi sfera e sede indipendenti sono disponibili con sede morbida in PTFE, sede in PEEK o sede rigida in metallo stellite, che forniscono eccellenti prestazioni di chiusura ermetica bidirezionale con zero perdite di bolle.

Materiale corpo valvola standard: forgiatura in acciaio inossidabile F304 / F316L. Per mezzi corrosivi e acidi, le opzioni aggiornate includono acciaio inossidabile duplex 2205/2507, Hastelloy e altre leghe speciali. Copertura della classe di pressione: Classe 150 ~ 2500LB per tubazioni a pressione da bassa a altissima. Intervallo di temperatura: -54 ℃ ~ 280 ℃. I sedili morbidi sono adatti a mezzi puliti a temperatura normale, mentre i sedili rigidi in metallo supportano il servizio GNL criogenico e ad alta temperatura. Mezzo applicabile: gas naturale, petrolio greggio, petrolio raffinato, vapore, fluido chimico acido e alcalino, idrogeno ad alta pressione, fluido della linea di impulso dello strumento, ecc.

Tutti i prodotti sono conformi alle specifiche industriali internazionali: API 6D per valvole per tubazioni, ASME B16.34 per valori di pressione-temperatura, ASME B16.5 per dimensioni della flangia, API 598 per perdite dalla sede e test idrostatico. La certificazione antincendio API 607 ​​può essere fornita per progetti petroliferi e del gas. Prima della consegna viene effettuata un'ispezione completa, compreso il test di resistenza della carrozzeria e il test di tenuta del sedile.

1. Livello di sicurezza superiore: doppie barriere di tenuta indipendenti con cavità di sfiato per verificare lo stato di isolamento, conformi ai codici di sicurezza per la manutenzione di lavori a caldo nelle industrie petrolchimiche e del gas, riducendo notevolmente i rischi di perdite e malfunzionamenti.
2. Design compatto salvaspazio: la struttura integrata riduce la lunghezza complessiva del 40% rispetto alle tubazioni divise, ideale per pattini di dosaggio e armadi di regolazione della pressione con spazio limitato.
3.Facilità di installazione e manutenzione: assemblaggio in un unico pezzo per uno smontaggio rapido, meno flange e raccordi per ridurre i tempi di installazione in loco. Operazione di scarico della pressione centralizzata senza smantellamento della tubazione durante la revisione.
4. Prestazioni antivibranti stabili: il corpo forgiato monoblocco evita la risonanza dei tubi segmentati, adatto per linee vibranti collegate a pompe e compressori con prestazioni di tenuta stabili per una lunga durata.
5. Costo totale ottimizzato: investimenti ridotti su raccordi, supporti, isolamento termico e ispezione NDT, oltre a minori costi a lungo termine per il pattugliamento di routine e la riparazione delle perdite.

1.Chiudere completamente in sequenza le leve delle valvole a sfera a monte e a valle;
2.Aprire lentamente la valvola a spillo di spurgo centrale per drenare il fluido intrappolato e la pressione residua nella cavità. Avviare la manutenzione a valle solo dopo aver confermato la pressione zero;
3.Dopo la manutenzione, chiudere completamente la valvola di spurgo, aprire lentamente la valvola a monte per la precarica della pressione, quindi aprire completamente la valvola a valle per ripristinare il servizio della tubazione.

Skid di misurazione delle stazioni di accesso alle città di gas naturale, collettori di raccolta di pozzi di petrolio e gas, isolamento di ingresso e uscita per misuratori di portata nelle raffinerie, unità GNL criogeniche, condotte di alimentazione di serbatoi di stoccaggio, isolamento di recipienti di reazione in impianti di chimica fine, tubazioni di strumenti ad alta pressione nelle centrali elettriche, ecc. È una valvola di isolamento di sicurezza standard per tutte le apparecchiature montate su skid.
