Conoscenza professionale delle specifiche dei nuclei delle valvole criogeniche e della guida all'applicazione

Classificazione della temperatura industriale: la temperatura di lavoro compresa tra -29 ℃ e -196 ℃ è definita come servizio criogenico. Le condizioni superiori a -29℃ appartengono a temperature miti e basse; la temperatura da -40 ℃ a -104 ℃ viene comunemente applicata agli impianti di GPL ed etilene; la temperatura ultrabassa a -162℃ è adatta al servizio GNL mentre -196℃ è per azoto liquido e liquido

Mezzo di servizio comune:GNL, ossigeno liquido, azoto liquido, argon liquido, anidride carbonica liquida, etilene liquido, propano liquido e altri liquidi criogenici facilmente vaporizzati.

Campi di applicazione tipici:Impianto di frazionamento dell'aria, terminale di ricezione del GNL, serbatoio di stoccaggio criogenico, autocisterna, stazione di vaporizzazione e unità di processo criogenico petrolchimico.

WCB:Temperatura minima applicabile -29℃, per servizio convenzionale a bassa temperatura e bassa pressione, non disponibile per condizioni di lavoro ultracriogeniche.
LCB:Acciaio al carbonio a bassa temperatura con temperatura di servizio minima -46 ℃, ampiamente utilizzato per condutture di GPL e propano.
LC3:Acciaio legato al nichel 3,5%, temperatura di esercizio minima -101 ℃, materiale speciale per unità di produzione di etilene.
CF8/CF3 (304/304L), CF8M/CF3M (316/316L):Acciaio inossidabile austenitico, servizio completo dalla temperatura ambiente fino a -196 ℃, materiale preferito per ossigeno liquido, azoto liquido e mezzo criogenico di elevata purezza senza difetti di fragilità a freddo.

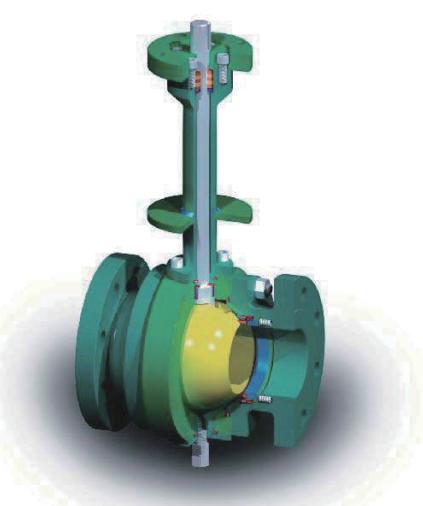

Cofano esteso:Caratteristica strutturale iconica delle valvole criogeniche. Il manicotto dello stelo esteso isola la trasmissione del freddo dal corpo valvola al premistoppa e all'attuatore tramite l'isolamento dell'aria, prevenendo perdite di indurimento della baderna e inceppamenti dell'attuatore a basse temperature. La lunghezza del collo è personalizzata in base alla temperatura media e allo spessore dell'isolamento della tubazione; la lunghezza del collo delle valvole ultracriogeniche per GNL è normalmente superiore a 200 mm.

Struttura di scarico della pressione della cavità:Il liquido criogenico si espanderà drasticamente dopo la vaporizzazione a causa dell'assorbimento del calore; la cavità corporea chiusa genererà un'alta pressione anomala e causerà la rottura della valvola. Le valvole a sfera e le valvole a saracinesca dovranno essere dotate di foro di scarico unidirezionale interno per scaricare a monte il mezzo vaporizzato in eccesso.
Selezione dei materiali di imballaggio e sigillatura
Imballaggio:Baderna flessibile in grafite, PTFE e treccia speciale per basse temperature; Il normale imballaggio in amianto è vietato a causa del rischio di ritiro e perdita in condizioni criogeniche.
Sigillatura morbida:PTFE modificato a bassa temperatura, RPTFE e HNBR criogenico. La gomma ordinaria si indurisce al di sotto di -40 ℃; La tenuta metallo-metallo è adottata principalmente per condizioni di lavoro a temperature estremamente basse.
Gambo:Lo stelo della valvola adotta l'acciaio inossidabile 304/316.

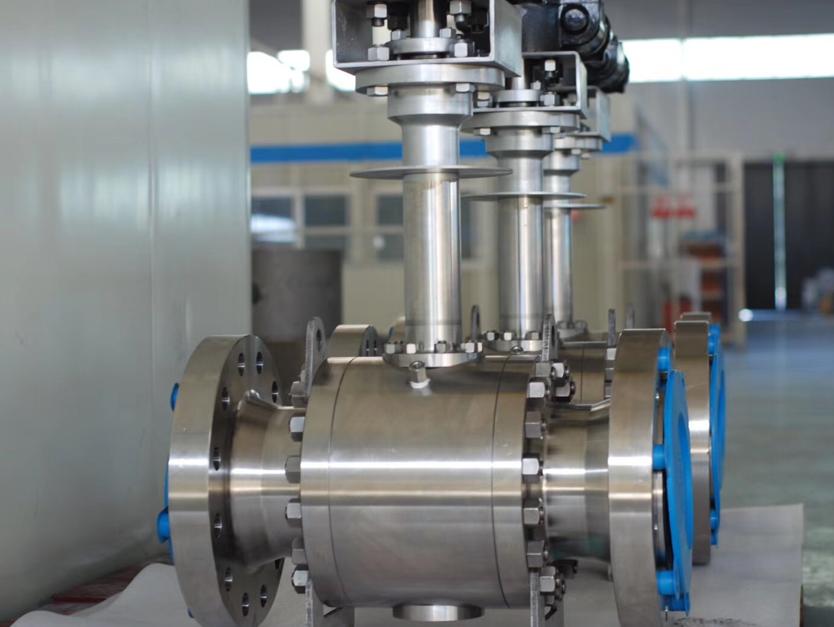

Valvola a sfera criogenica:Azione on-off rapida e bassa resistenza al flusso. Tipo a sfera galleggiante per gasdotti GNL di piccolo e medio diametro; valvola a sfera montata su perno per ingresso/uscita serbatoio di grande diametro e braccio di carico; valvola a sfera con sede metallica per servizio ultracriogenico ad alta pressione.
Valvola a saracinesca criogenica:Resistenza al flusso minima, ampiamente utilizzata come valvola di radice per il serbatoio di stoccaggio e l'isolamento della tubazione principale, opzione preferita per il sistema di tubazioni criogeniche a bassa pressione di grande diametro.
Valvola a globo criogenica:Eccellenti prestazioni di strozzamento e regolazione del flusso, installato all'ingresso/uscita del vaporizzatore e regolazione fine delle tubazioni degli strumenti di piccolo diametro.
Valvola di ritegno criogenica:Disponibile il tipo a disco diviso e oscillante, che impedisce il riflusso medio, essenziale per l'uscita della pompa e la tubazione di riempimento del serbatoio.
Valvola a farfalla criogenica:Farfalla concentrica per sfiato di grande diametro a bassa pressione e gasdotto di scarico criogenico; Valvola a farfalla a tripla eccentricità con sede metallica per linea principale GNL a media e alta pressione.

Evitare di stringere eccessivamente l'imballaggio durante la preinstallazione; un precarico eccessivo può incrinare le parti di tenuta dopo il ritiro a bassa temperatura. È necessario un preraffreddamento graduale prima della messa in servizio; è vietato il raffreddamento e il riscaldamento rapidi per evitare rotture da stress termico sul corpo della valvola.

Tutte le valvole criogeniche per servizio con ossigeno liquido devono essere sottoposte a un rigoroso trattamento di sgrassaggio; percorso del flusso interno privo di grasso e impurità per evitare il rischio di esplosione causata dalla combustione spontanea del grasso a contatto con l'ossigeno liquido.
Mantenere le valvole leggermente aperte durante lo standby a lungo termine per evitare che la superficie di tenuta si blocchi a causa del mezzo criogenico congelato residuo.
