Una spiegazione dettagliata dei tipi, della struttura e dei principi di funzionamento delle valvole di ritegno

Una valvola di ritegno, nota anche come valvola di non ritorno, è un tipo di valvola automatica che si basa sulla pressione del fluido che scorre all'interno della tubazione per spostare il disco della valvola, consentendo alla valvola di aprirsi e chiudersi. Quando il fluido smette di fluire, il disco della valvola di ritegno si chiude, prevenendo efficacemente il riflusso nella tubazione, il che svolge un ruolo significativo nel garantire la sicurezza della tubazione.
Le valvole di ritegno hanno una lunga storia, che risale alle antiche civiltà intorno al 2000 a.C., inizialmente utilizzate nell'irrigazione e nei pozzi di sale con strutture in bambù e piastre di legno. Con il progresso della tecnologia metallurgica europea e l'invenzione del motore a vapore nel XVIII secolo, le valvole di ritegno entrarono nell'era della produzione dei metalli e furono ampiamente applicate nell'industria. Attraverso la rivoluzione industriale del 19° secolo e lo sviluppo della tecnologia dei materiali compositi nel 20° secolo, le moderne valvole di ritegno si sono evolute in componenti chiave per il controllo dei fluidi che funzionano automaticamente in base al flusso del fluido, con un'ampia varietà di tipi.
La valvola di ritegno prende il nome dalla sua funzione principale: impedire il riflusso del fluido. Si apre automaticamente in base alla differenza di pressione quando il fluido scorre in avanti e si chiude automaticamente a causa del proprio peso, della forza della molla o della pressione inversa quando il flusso si inverte o si arresta, bloccando il riflusso. Pertanto, è chiamata "valvola di ritegno" ed è comunemente chiamata anche valvola unidirezionale o valvola di non ritorno.
La struttura principale di una valvola di ritegno standard include tipicamente i seguenti componenti principali:
Corpo: l'alloggiamento principale, collegato alla tubazione e all'alloggiamento dei componenti interni, funge da fondazione portante, comunemente realizzata in acciaio fuso, acciaio inossidabile, ghisa, ecc.
Sede: la superficie di tenuta che si adatta perfettamente al disco della valvola, fondamentale per ottenere una tenuta a prova di perdite.
Disco: il componente mobile centrale si apre con il flusso e si chiude contro il flusso, determinando le prestazioni di tenuta e il tipo di apertura/chiusura.
Componenti di collegamento:
Tipo di sollevamento: staffa di guida, limita il movimento lineare del disco della valvola;
Tipo di oscillazione: albero a perno, supporta l'apertura e la chiusura rotante del disco della valvola.
Coperchio/guarnizione: il coperchio della valvola racchiude l'interno del corpo valvola e la guarnizione garantisce una connessione sigillata, prevenendo perdite del fluido.

Il disco di una valvola di ritegno di sollevamento funziona automaticamente. Tipicamente, un disco conico viene premuto contro una sede metallica tra l'ingresso e l'uscita della valvola. È possibile aggiungere una molla al disco per il precarico. Quando il fluido scorre nella direzione in avanti, il disco conico si solleva dalla sede sotto la pressione del fluido, aprendo la valvola. Durante il riflusso, il disco ritorna nella sede sotto l'azione combinata del proprio peso, della forza della molla e della pressione di riflusso, chiudendo la valvola.

Il vantaggio principale della valvola di ritegno è la sua struttura semplice. Poiché il disco conico della valvola è l'unica parte mobile, la valvola è robusta e durevole, non richiede quasi alcuna manutenzione e presenta un'usura minima grazie alla sede della valvola in metallo. La limitazione della valvola di ritegno è che deve essere installata su una tubazione orizzontale. Il disco della valvola di ritegno può muoversi liberamente su e giù e il fluido dovrebbe spingere il disco dal basso. Quando la pressione all'ingresso inferiore del disco della valvola è inferiore alla pressione all'uscita superiore, il disco della valvola si chiude automaticamente sotto l'azione combinata del proprio peso e della pressione del fluido sovrastante.
Rispetto ad altri tipi di valvole di ritegno, la valvola di ritegno a sollevamento ha una corsa breve, quindi richiede solo una corsa relativamente breve per aprire completamente la valvola.

La valvola di ritegno a sollevamento diretto è un tipo di valvola unidirezionale che si basa sulla pressione del mezzo stesso per aprire e chiudere automaticamente il disco della valvola, impedendo il riflusso nella tubazione. Il suo aspetto è simile a quello di una valvola a globo e il disco della valvola si muove verticalmente lungo la linea centrale del corpo della valvola. Questa valvola ha una struttura compatta e buone prestazioni di tenuta ed è solitamente adatta solo per l'installazione orizzontale nelle tubazioni. È adatto per mezzi quali acqua, vapore e olio e viene spesso utilizzato in scenari ad alta pressione e di piccolo diametro in tubazioni industriali.

La valvola di ritegno a sollevamento verticale è un tipo di valvola di ritegno che si basa sul flusso del mezzo stesso per aprire e chiudere automaticamente il disco della valvola, impedendo il riflusso nella tubazione. È progettato specificatamente per tubazioni verticali, con il fluido che scorre dal basso verso l'alto e il disco della valvola che scorre lungo la linea centrale verticale del corpo valvola. Presenta i vantaggi di una struttura semplice, buone prestazioni di tenuta ed è adatto per acqua pulita o fluidi simili.

Una valvola di ritegno a battente è una valvola di ritegno in cui il disco della valvola ruota attorno a un albero oscillante all'interno del corpo della valvola. Il principio di funzionamento di una valvola di ritegno a battente è che quando la portata del fluido e la pressione superano la pressione di apertura della valvola impostata, il disco della valvola ruota automaticamente nella direzione di apertura, consentendo il normale flusso del fluido; quando la portata e la pressione del fluido scendono al di sotto della pressione di chiusura o il fluido scorre nella direzione opposta, il disco della valvola si chiude garantendo il flusso unidirezionale del fluido.

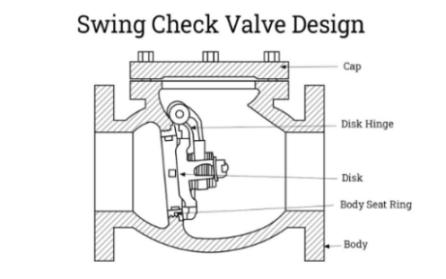

La valvola di ritegno a battente è composta principalmente da quattro parti: il corpo della valvola, il coperchio della valvola, il disco della valvola e il bilanciere. Controlla il flusso oscillante all'interno della tubazione attraverso il disco della valvola interna e l'albero del bilanciere. I passaggi all'interno della valvola sono aerodinamici, il che può creare resistenza per controllare il flusso del fluido. La valvola di ritegno a battente utilizza una struttura di connessione sferica per consentire al disco della valvola un certo grado di libertà, con conseguente maggiore durata.
Inoltre, le valvole di ritegno a clapet sono solitamente dotate di molle ausiliarie e di una struttura zavorrata per migliorare la tenuta della tubazione, garantendo buone prestazioni di tenuta anche in condizioni di bassa pressione. Allo stesso tempo, sul disco della valvola è installata anche una struttura smorzante per evitare colpi d'ariete causati dalla chiusura improvvisa del disco della valvola quando il fluido scorre attraverso la tubazione, riducendo così l'usura della sede della valvola.

La valvola di ritegno a battente a disco singolo è un tipo di valvola unidirezionale che si apre e si chiude automaticamente in base alla pressione di riflusso del fluido e al peso del disco. Presenta una struttura semplice, una bassa resistenza al flusso e buone prestazioni di tenuta. Il suo design a disco singolo previene efficacemente il riflusso nella tubazione, proteggendo pompe e tubazioni dai danni dovuti ai colpi d'ariete.

La valvola di ritegno a battente a doppio disco è una valvola antiriflusso automatica con collegamento a wafer, che si apre e si chiude attorno ad un perno mediante due dischi semicircolari caricati con molle. Ha una struttura compatta, dimensioni ridotte, peso leggero e presenta buone prestazioni di tenuta e chiusura rapida dell'acqua.

La valvola di ritegno a farfalla ha una connessione di tipo wafer e il disco della valvola è costituito da due piastre a farfalla semicircolari collegate da uno stelo della valvola, con una molla per il ripristino forzato. Il principio di funzionamento della valvola di ritegno a farfalla è: quando il fluido scorre attraverso il passaggio del corpo valvola, la pressione del fluido supera la forza della molla, spingendo le due piastre a farfalla aperte, consentendo al fluido di fluire; quando il fluido smette di fluire, le due piastre a farfalla sono costrette a ripristinarsi dalla forza della molla, chiudendo la valvola e impedendo il riflusso. Schema della valvola di ritegno a farfalla. La valvola di ritegno a farfalla, nota anche come valvola di ritegno a doppia ala, può avere una superficie di tenuta in materiale resistente all'usura sovrapposta al corpo o al rivestimento in gomma, offrendo un'ampia gamma di applicazioni e una tenuta affidabile. La valvola di ritegno a farfalla è una valvola automatica e non richiede il funzionamento manuale.

Rispetto ad altre valvole di ritegno, è di dimensioni più piccole e più leggera, rendendo più convenienti l'installazione, la rimozione e la manutenzione nelle tubazioni. I due dischi della valvola si chiudono rapidamente, producendo una bassa pressione del colpo d'ariete; la corsa di apertura e chiusura è breve, con un impatto minimo sui dischi delle valvole. Il passaggio del flusso è generalmente liscio, con conseguente bassa resistenza al fluido, funzionamento sensibile del disco della valvola e buone prestazioni di tenuta. La struttura della valvola di ritegno a farfalla è semplice e compatta, esteticamente gradevole e realizzata con speciali processi di fusione e verniciatura, che le conferiscono una lunga durata e una buona stabilità.

La valvola di ritegno a sfera, nota anche come valvola di non ritorno o valvola di non ritorno, è un tipo di valvola di ritegno che utilizza una struttura di riflusso multi-sfera, multi-canale e multi-conica. Quando la pompa dell'acqua si avvia, la pressione dell'acqua spinge la pallina di gomma verso il cono di destra per aprirla; quando la pompa si ferma, la pressione di riflusso ripristina la sfera di gomma per chiuderla. Il design multicanale consente al liquido di fluire attraverso passaggi indipendenti e la struttura senza albero riduce l'attrito meccanico, presentando bassa resistenza al flusso, significativo assorbimento degli urti e bassi requisiti di qualità dell'acqua. La sfera di gomma è una sfera cava d'acciaio rivestita di gomma e, con un raccoglitore di sfere a vuoto, è possibile ottenere un recupero rapido e non distruttivo. Questo dispositivo è costituito da una ventosa appositamente progettata, una pompa a vuoto e una valvola di controllo intelligente, che riduce il tempo di recupero della pallina da mezz'ora a 5 minuti.

Con il continuo sviluppo della tecnologia industriale, anche i requisiti in termini di materiali, lavorazione artigianale e adattabilità intelligente delle valvole di ritegno nel campo del controllo dei fluidi sono in costante aumento. In futuro, le valvole di ritegno continueranno ad evolversi verso una maggiore efficienza, una maggiore durata e una migliore adattabilità a condizioni di lavoro complesse, fungendo sempre da "guardia di sicurezza" contro il riflusso nei sistemi di tubazioni e svolgendo un ruolo insostituibile in vari scenari di trasporto di fluidi. Inoltre, avere una comprensione precisa delle strutture e dei principi dei diversi tipi di valvole di ritegno fornirà un importante supporto teorico per la selezione, l'installazione e la manutenzione nelle applicazioni pratiche, contribuendo a migliorare l'efficienza operativa complessiva e la sicurezza dei sistemi di fluidi.
