Cos'è la valvola di ritegno a doppia piastra?

Una valvola di ritegno (nota anche come valvola di non ritorno) è un dispositivo di controllo del flusso passivo progettato per consentire al fluido di fluire in una sola direzione e impedire il riflusso. Il suo funzionamento dipende interamente dalla differenza di pressione del fluido stesso: non sono necessari dispositivi di azionamento esterni (come maniglie o motori). Quando la pressione del flusso in avanti supera la pressione inversa (come la contropressione o la forza della molla), il meccanismo interno della valvola (come il disco, la sfera o la saracinesca oscillante) si apre per consentire il passaggio del fluido. Quando il fluido si inverte o smette di fluire, il meccanismo si chiude automaticamente per sigillare la tubazione e impedire il riflusso che potrebbe causare danni alle apparecchiature, contaminazione del fluido o interruzione del funzionamento del sistema.
Le strutture comuni delle valvole di ritegno includono:

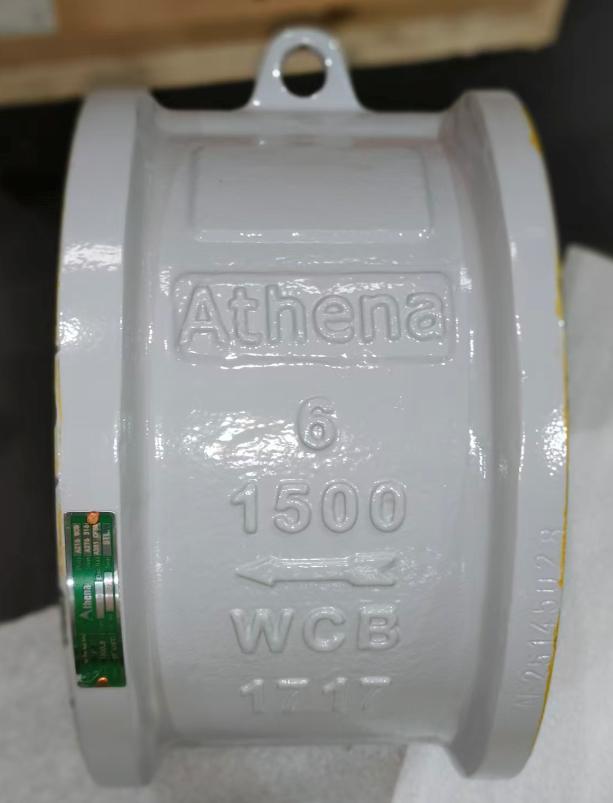

Una valvola di ritegno a doppia piastra, nota anche come valvola di ritegno a doppio disco, è una valvola di non ritorno ampiamente utilizzata nei sistemi di movimentazione dei fluidi industriali per impedire il riflusso di liquidi, gas o vapori. Caratterizzato da una struttura compatta e da un funzionamento efficiente, è diventato il prodotto preferito per tubazioni con requisiti di spazio limitato e basse perdite di carico.
Il design principale di una valvola di ritegno a doppia piastra prevede che due dischi semicircolari leggeri siano installati su un perno di cerniera centrale all'interno del corpo della valvola. Diversamente dalle tradizionali valvole di ritegno a battente che si basano su un unico disco di grandi dimensioni, questi due dischi più piccoli lavorano insieme per controllare la direzione del flusso. Quando il fluido scorre in avanti, la pressione spinge i due dischi ad aprirsi, consentendo al fluido di passare con una resistenza minima. Rispetto ad altri tipi di valvole di ritegno, questo design riduce significativamente la caduta di pressione attraverso la valvola e aiuta a migliorare l'efficienza complessiva del sistema di tubazioni. Quando il fluido smette di scorrere o si inverte, il peso dei dischi combinato con la pressione di riflusso li costringe a chiudersi rapidamente contro la sede, formando una tenuta ermetica per impedire il riflusso.

Uno dei principali vantaggi di una valvola di ritegno a doppia piastra è la sua dimensione compatta. La struttura a doppia piastra elimina la necessità di un ampio spazio di oscillazione, rendendo la sua lunghezza molto inferiore a quella di una valvola di ritegno a battente dello stesso diametro nominale. Questa caratteristica è particolarmente vantaggiosa in ambienti di installazione ristretti, come sistemi montati su skid, piattaforme offshore e reti di tubazioni urbane. Inoltre, i dischi leggeri consentono una maggiore velocità di chiusura, attenuando efficacemente il colpo d'ariete, un fenomeno distruttivo comune nelle tubazioni causato dalla chiusura improvvisa della valvola. Questa capacità di chiusura rapida protegge pompe, tubazioni e altre apparecchiature dai picchi di pressione e ne prolunga la durata.

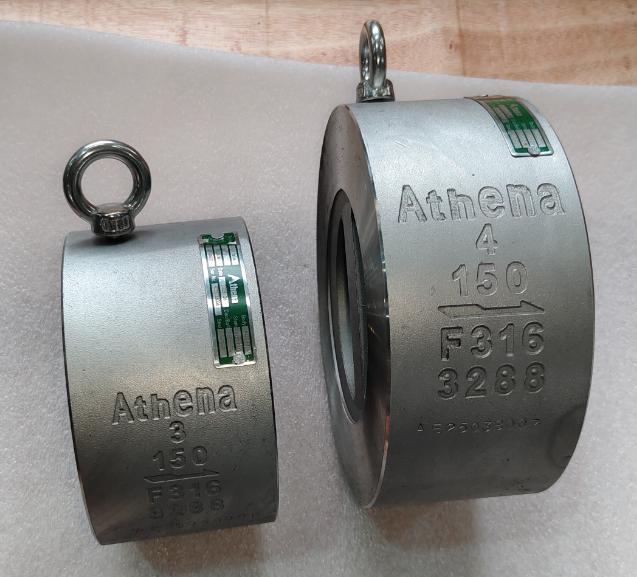

Le valvole di ritegno a doppia piastra sono prodotte con vari materiali per soddisfare i diversi requisiti applicativi. Il corpo della valvola è solitamente realizzato in acciaio al carbonio, acciaio inossidabile (come ASTM A351 CF8M o F316) o ferro duttile, mentre i dischi e le sedi possono essere realizzati in PTFE, Viton, RPTFE, acciaio inossidabile e altri materiali a seconda della corrosività, della temperatura e della pressione del mezzo da trattare. È progettato in conformità con gli standard internazionali come API 594, ASME B16.34 e ISO 14313, garantendo compatibilità e affidabilità nei campi industriali globali.

Le valvole di ritegno a doppia piastra hanno una vasta gamma di applicazioni. Sono ampiamente utilizzati in oleodotti e gasdotti, impianti di trattamento chimico, impianti di trattamento dell'acqua, sistemi di generazione di energia e sistemi HVAC. Ad esempio, nelle raffinerie di petrolio, vengono installati nelle condotte di trasmissione del petrolio greggio per impedire il riflusso quando le pompe sono spente; negli impianti chimici, possono gestire fluidi corrosivi con opzioni di materiali resistenti alla corrosione; nei sistemi di approvvigionamento idrico, garantiscono che l'acqua scorra solo nella direzione predeterminata e proteggono le infrastrutture comunali dai danni dovuti al riflusso.

In conclusione, la valvola di ritegno a doppia piastra è una soluzione di valvola di non ritorno versatile, efficiente e salvaspazio. Il suo esclusivo design a doppia piastra garantisce una bassa caduta di pressione, una chiusura rapida e un'installazione compatta, rendendolo un componente indispensabile nella moderna gestione dei fluidi industriali. Che si tratti di applicazioni di petrolio e gas ad alta pressione o di sistemi di distribuzione dell'acqua a bassa pressione, fornisce prestazioni affidabili per soddisfare i rigorosi requisiti di vari ambienti industriali.
