Valvole DBB: Doppio blocco e spurgo: sicurezza, efficienza, affidabilità

autore: ATHENA GROUP

2026-02-26

Informazioni sulle valvole DBB: cosa le rende uniche?

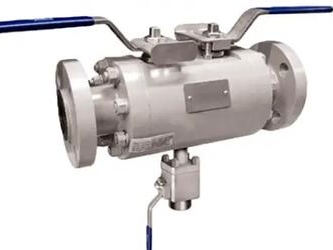

Valvola AtenaLe valvole Double Block & Bleed (DBB) di sono gruppi di valvole compatti e integrati progettati per ridefinire la sicurezza e l'efficienza nell'isolamento industriale. A differenza delle tradizionali configurazioni a valvola singola, le valvole DBB combinano due barriere di tenuta indipendenti (doppio blocco) con una porta di spurgo dedicata, creando un sistema di sicurezza ridondante che elimina i rischi associati al flusso involontario del fluido. Progettati per semplicità e prestazioni, consolidano più componenti in un'unica unità, riducendo la complessità e garantendo un funzionamento affidabile negli ambienti più esigenti.

Industrial pipes with a pressure gauge and valve in a factory setting

Definizioni fondamentali e principi operativi

UNValvola DBBè un unico assieme compatto che esegue tre funzioni principali: blocco primario, blocco secondario e spurgo. Le tenute a doppio blocco creano limiti di pressione indipendenti, mentre la porta di spurgo (dotata di una valvola a piccolo diametro) consente lo sfiato o il drenaggio della pressione/fluidi intrappolati nella cavità intermedia. Questa configurazione garantisce che, anche in caso di guasto di una tenuta, la seconda mantenga l'isolamento e la funzione di spurgo verifichi l'integrità della tenuta: una distinzione fondamentale rispetto all'isolamento convenzionale a valvola singola.

Sequenza operativa

1.Attivazione del blocco primario: la tenuta a monte si innesta, arrestando il flusso del fluido dal lato del processo.
2.Attivazione del blocco secondario: il sigillo a valle si chiude, stabilendo una barriera di isolamento ridondante.
3. Esecuzione della funzione di spurgo: la valvola di spurgo si apre, depressurizzando la cavità tra le due guarnizioni alla pressione atmosferica. Gli indicatori visivi o basati sulla pressione confermano la pressione zero della cavità, convalidando l'integrità di entrambe le guarnizioni del blocco.
Questa sequenza elimina il rischio di rilascio non pianificato durante la manutenzione, poiché il sistema è completamente isolato e depressurizzato prima dell'inizio di qualsiasi lavoro.

Applicazioni versatili in tutti i settori

Le valvole DBB sono la scelta preferita per le applicazioni critiche in cui la sicurezza e l'affidabilità non sono negoziabili. Le nostre soluzioni servono una vasta gamma di settori:
•Petrolio e gas: operazioni upstream, midstream e downstream, compreso il controllo della testa pozzo, l'isolamento delle condutture e i terminali offshore.
•Energia dell'idrogeno: stazioni di rifornimento di idrogeno e infrastrutture per l'energia verde, a sostegno del passaggio globale all'energia pulita.
• Settore chimico e petrolchimico: isolamento sicuro di fluidi tossici, infiammabili o corrosivi, consentendo protocolli di manutenzione sicuri.
•Sistemi GNL e criogenici: prestazioni affidabili in ambienti a bassa temperatura, garantendo un funzionamento senza perdite.
•Generazione di energia: isolamento di caldaie, turbine e sistemi ausiliari, riducendo al minimo i tempi di inattività e migliorando la sicurezza.
•Acqua e acque reflue: prevenzione della contaminazione incrociata e del rilascio accidentale di fluidi negli impianti di trattamento.

Configurazioni di progettazione e componenti chiave

Le valvole DBB sono prodotte in più configurazioni, ciascuna ottimizzata per requisiti specifici di pressione, temperatura e compatibilità dei fluidi. I tre design più diffusi sono le valvole a sfera, a saracinesca e a maschio, ciascuna con attributi strutturali unici.

1 Valvole a sfera DBB

La configurazione più adottata, le valvole a sfera DBB sono classificate in base al design del corpo e al meccanismo di attuazione:

Design con accesso dall'alto: consente la manutenzione in linea di sedi e steli senza rimuovere la valvola dalla tubazione, una caratteristica fondamentale per i sistemi sottomarini e montati su skid.
Corpo diviso rispetto a corpo saldato: le valvole a corpo diviso facilitano il facile smontaggio per la riparazione, mentre i design con corpo saldato sono preferiti per il servizio con gas ad alta pressione (conforme a ASME B31.8) grazie ai punti di perdita ridotti.
Design con montaggio su perno: utilizza supporti perno per ridurre i carichi sullo stelo in applicazioni di grande diametro (≥56") e ad alta pressione (ANSI 600+), garantendo l'integrità della tenuta a lungo termine.

I componenti chiave includono una sfera flottante o supportata da perno, doppie sedi resilienti o metalliche, uno stelo a prova di esplosione e una valvola di spurgo integrata. I design a porta completa massimizzano l'efficienza del flusso (valori Cv >2000), mentre le opzioni a passaggio ridotto offrono risparmi sui costi per percorsi di flusso non critici.

2 valvole a saracinesca DBB

Ideali per applicazioni ad alta temperatura e con fanghi, le valvole a saracinesca DBB utilizzano un meccanismo a saracinesca espandibile che preme lateralmente contro le sedi per creare una tenuta positiva. Questo design elimina l'usura della sede dovuta al particolato e garantisce un isolamento a tenuta di bolle anche in condizioni di fluidi abrasivi. Le valvole a saracinesca a lastre, una variante delle valvole a saracinesca DBB, sono comunemente utilizzate nella trasmissione di tubazioni grazie alla loro bassa caduta di pressione e alle robuste prestazioni di tenuta.

3 valvole a maschio DBB

Adatte per applicazioni corrosive e ad alta pressione, le valvole a maschio DBB sono dotate di un otturatore cilindrico o conico con doppie superfici di tenuta. Sono spesso specificati per la lavorazione chimica e le piattaforme offshore grazie al loro ingombro compatto e alla resistenza agli agenti chimici aggressivi.
Materiali componenti critici
La selezione del materiale è dettata dalle condizioni di processo (temperatura, pressione, tipo di fluido) e dalla conformità a standard come NACE MR0175 per servizio acido. Le specifiche principali dei materiali includono:

Corpo: acciaio al carbonio (ASTM A216 WCB) per servizi generali, acciaio inossidabile (ASTM A351 CF8M) per ambienti corrosivi e acciaio inossidabile duplex per applicazioni ad alta resistenza e resistenti alla corrosione.
Sedi: politetrafluoroetilene (PTFE) per servizio a bassa temperatura, rivestimento in Inconel 625 per il controllo dell'erosione (ad es. applicazioni GNL) e sedi metallo su metallo per operazioni ad alta temperatura (≥400°C).
Steli: acciaio inossidabile legato 400 o 316, con rivestimenti anticorrosione per fluidi aggressivi.

In qualità di produttore di valvole professionale,Valvola Atenaè impegnata nella ricerca e sviluppo, nella produzione e nella fabbricazione di valvole DBB di alta qualità, aderendo a severi controlli di qualità e processi di produzione avanzati. I nostri prodotti per valvole DBB sono personalizzati per soddisfare le diverse esigenze di vari settori industriali, fornendo ai clienti soluzioni di isolamento industriale affidabili, sicure ed efficienti. Athena Valve continuerà a innovare e aggiornare la propria tecnologia e si impegnerà a diventare un partner di fiducia nel settore globale delle valvole industriali con prodotti eccellenti e servizi attenti.
