Valvola a globo ad angolo: design, funzionalità e applicazioni industriali

autore: ATHENA GROUP
2025-12-29
Una valvola a globo ad angolo è una valvola specializzata a movimento lineare ampiamente utilizzata nei sistemi di fluidi industriali per operazioni precise di controllo del flusso, strozzatura e intercettazione. Il suo esclusivo design del percorso del flusso a 90 gradi la distingue dalle tradizionali valvole a globo diritte, offrendo vantaggi distinti nelle installazioni con spazio limitato e nelle applicazioni che richiedono una caduta di pressione minima.


Cos'è unValvola a globo ad angolo?


Una valvola a globo ad angolo è un componente principale di controllo del flusso progettato per sistemi di fluidi industriali. È dotato di un esclusivo canale di flusso a forma di L che reindirizza il fluido di 90 gradi, integrando una regolazione precisa, un arresto affidabile e vantaggi di risparmio di spazio, rendendolo la scelta preferita per scenari in cui precisione ed efficienza sono fondamentali.


Componenti chiave delle valvole a globo ad angolo

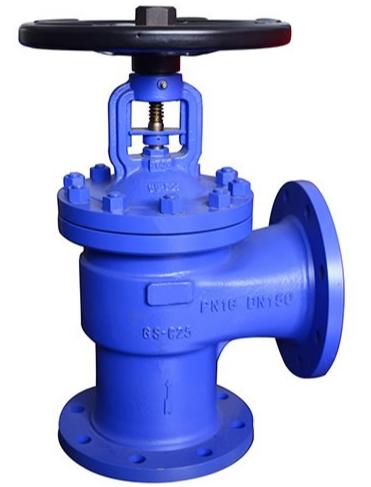

Angle Globe Valve
La valvola a globo ad angolo è costituita da parti strutturali essenziali che garantiscono prestazioni stabili:
  • Corpo valvola: dotato di un canale di flusso a forma di L, elimina la necessità di ulteriori gomiti per le tubazioni, riducendo la complessità dell'installazione e l'ingombro complessivo.
  • Cofano: sigilla e protegge i componenti interni, garantendo tenuta e durata in ambienti operativi difficili.
  • Disco: generalmente realizzato in acciaio inossidabile, ottone o ceramica, sigilla l'anello della sede per regolare il flusso del fluido con elevata precisione.
  • Stelo: trasmette il movimento al disco: sollevato o abbassato manualmente (tramite un volantino) o automaticamente (tramite attuatori elettrici, pneumatici o idraulici).
  • Attuatore: guida il movimento lineare dello stelo, consentendo modalità operative flessibili per soddisfare le diverse esigenze industriali.

Principio di funzionamento diValvole a globo ad angolo


Il meccanismo di funzionamento di una valvola a globo ad angolo si basa sullo spostamento lineare del disco rispetto alla sede:
  1. A differenza delle valvole a sfera o delle valvole a saracinesca che si basano sul movimento rotatorio, il disco si muove linearmente per regolare l'apertura del flusso.
  2. Questa azione lineare consente una regolazione precisa, garantendo portate stabili, fondamentali per le applicazioni che richiedono una regolazione precisa.
  3. Il percorso del flusso a 90 gradi favorisce l'autodrenaggio, prevenendo l'accumulo di liquidi e riducendo il rischio di corrosione o contaminazione nei sistemi che gestiscono liquidi soggetti a sedimenti.

Applicazioni industriali delle valvole a globo ad angolo


Le valvole a globo ad angolo sono ampiamente utilizzate in diversi settori grazie alle loro prestazioni versatili:
  • Petrolio e gas/petrolchimico:Resistono a temperature e pressioni estreme, ideali per la gestione di idrocarburi, fluidi corrosivi e sistemi ad alta pressione.
  • Generazione di energia:Affidabile per la regolazione del vapore ad alta pressione, garantendo il funzionamento sicuro ed efficiente delle centrali elettriche.
  • Trattamento delle acque:Resiste alla corrosione di prodotti chimici e acqua altamente salina, adatto per il controllo dei fluidi nei processi di trattamento.
  • Sistemi HVAC:La regolazione precisa mantiene stabile il flusso del fluido, ottimizzando l'efficienza di riscaldamento e raffreddamento.
  • Piattaforme offshore/Macchine compatte:Il design angolato salvaspazio riduce l'ingombro, perfetto per installazioni con vincoli di spazio.

Vantaggi principali delle valvole a globo ad angolo

  • Prestazioni di limitazione superiori:Il meccanismo di movimento lineare consente una regolazione precisa della portata, ideale per applicazioni critiche per la stabilità.
  • Sigillatura affidabile:I materiali durevoli del disco e della sede garantiscono una chiusura ermetica, riducendo al minimo i rischi di perdite.
  • Caduta di pressione ridotta:Il design del percorso del flusso a 90 gradi riduce la perdita di pressione rispetto alle valvole a globo diritte, migliorando l'efficienza del sistema.
  • Design salvaspazio:La struttura angolata elimina i gomiti aggiuntivi delle tubazioni, riducendo lo spazio e la complessità dell'installazione.
  • Durabilità e facilità di manutenzione:La struttura robusta resiste a condizioni difficili, mentre il design semplice semplifica la riparazione e la manutenzione.
  • Opzioni di personalizzazione:Disponibili in vari materiali (acciaio inossidabile, ottone, ceramica) e tipi di attuatori per soddisfare esigenze applicative specifiche.
Angle Globe Valve

Valvole a globo ad angolo ATHENA: progettate per l'industria moderna


ATENAle valvole a globo ad angolo aumentano i vantaggi principali attraverso un'ingegneria innovativa su misura per le moderne esigenze industriali:
  • Materiali premium:Corpi valvola disponibili in acciaio inossidabile duplex e lega di titanio, che offrono resistenza alla corrosione e tolleranza alla pressione superiori per fluidi aggressivi (idrocarburi acidi, acqua altamente salina).
  • Garanzia zero perdite:Il disco ceramico lavorato con precisione e il gruppo sede garantiscono l'assenza di perdite anche dopo oltre 10.000 cicli operativi.
  • Vita utile estesa:Il rivestimento antigraffio integrato dello stelo riduce al minimo l'attrito, prolungando la durata dell'attuatore.
  • Compatibilità industriale intelligente:Supporta attuatori intelligenti per il monitoraggio del flusso in tempo reale, il controllo remoto e gli avvisi di manutenzione predittiva, ideali per i sistemi Industria 4.0.
  • Maggiore efficienza energetica:Il design ottimizzato del canale di flusso riduce la caduta di pressione di un ulteriore 15% rispetto alle valvole a globo ad angolo convenzionali.
  • Affidabilità certificata:Supportato dalle certificazioni ISO 9001 e API 622, garantisce prestazioni comprovate per applicazioni mission-critical in cui i tempi di inattività sono costosi e la precisione non è negoziabile.
