¿Cuáles son los tipos de Válvulas Industriales?

autor: ATHENA GROUP

2023-04-16

La válvula es el componente de control en el sistema de suministro de fluido, con funciones de cierre, regulación, desviación, prevención de contraflujo, control de presión, derivación o alivio de presión de desbordamiento.

Las válvulas son componentes esenciales en una amplia gama de industrias, incluidas las de petróleo y gas, procesamiento químico, generación de energía y tratamiento de agua.

Las válvulas pueden tener una variedad de formas, tamaños y configuraciones para adaptarse a diferentes aplicaciones (encendido/apagado, control), fluidos (líquido, gas, polvo, etc.), materiales (combustibles, tóxicos, corrosivos, etc.) y presiones. y temperaturas.

Los tipos de válvulas que se utilizan comúnmente incluyen:

Válvulas de compuerta: estas válvulas tienen una compuerta deslizante que se mueve hacia arriba y hacia abajo para controlar el flujo de fluido a través de la válvula.

Controlarválvulas:ATambién conocida como válvula antirretorno, es un tipo de válvula que permite el flujo de fluido o gas en una sola dirección. Está diseñado para evitar el reflujo, que es la inversión no deseada del flujo en un sistema de tuberías.

Válvulas de bola: estas válvulas tienen una bola giratoria con un orificio en el medio que se puede girar para abrir o cerrar el flujo de fluido a través de la válvula.

Válvulas de mariposa: estas válvulas tienen un disco que gira sobre un eje para controlar el flujo de fluido a través de la válvula.

Globoválvula, válvula de diafragma, válvula de pistón, válvula de tapón, filtros, etc.

Dejar'Conozcamos más detalles sobre ellos.

Válvula de bola

¿Cómo funciona una válvula de bola?

Las válvulas de bola son válvulas de apertura y cierre de un cuarto de vuelta. Una bola giratoria en el centro de la válvula controla el flujo del servicio de trabajo. La bola giratoria se conoce como bola giratoria y está diseñada con un orificio (un orificio) en el centro. Está controlado por un vástago, que está en la parte superior de la bola y hace girar la bola para abrir o cerrar la válvula. El vástago se puede girar mediante palancas manuales, engranajes o actuadores.

Beneficios de las válvulas de bola

1.Diseño compacto, mantenimiento conveniente: El sello de empaque en el vástago no es propenso a desgastarse ni fallar. Las válvulas de bola son fáciles de desmontar y reparar.

2.Buen rendimiento de sellado con lbaja resistencia al fluido: Para válvulas de bola de paso total, apenas hay resistencia al flujo. La mayoría de las válvulas de bola tienen asiento blando, lo que puede alcanzar un buen rendimiento de sellado.

3.Fácil de operar,rápido para apagar: Debido al funcionamiento de un cuarto de vuelta, las válvulas de bola son fáciles de usar. Se puede abrir o cerrar rápidamente.

4. Larga vida útil

5.Ampliamente aplicable:Las válvulas de bola pueden soportar grandes cantidades de presión y temperatura.

Aplicaciones que utilizan válvulas de bola

Las válvulas de bola se pueden utilizar para una amplia gama de industrias, como por ejemplo:

Petróleo y gas, equipos de alimentos y bebidas, automoción, sistemas de lavado de vehículos, procesamiento de energía, productos farmacéuticos, tratamiento y mezclas químicas, equipos de tratamiento de agua e irrigación, instalaciones de fabricación.

Válvula de compuerta

¿Cómo funciona una válvula de compuerta?

La parte de apertura y cierre de la válvula de compuerta es la placa de compuerta, que se mueve en dirección vertical perpendicular al flujo de fluido. La válvula de compuerta solo se puede abrir y cerrar completamente y no puede ajustar ni estrangular el medio. El tipo más común es la válvula de compuerta de cuña.

Beneficios de las válvulas de compuerta

1.Bidireccional: El fluido puede fluir en ambas direcciones sin restricciones, sin turbulencias ni reducción de presión. Es adecuado para aplicaciones donde el medio cambia de dirección.

2.Baja resistencia a los fluidos: El canal del medio dentro del cuerpo de la válvula de compuerta es recto y la dirección del medio no cambia cuando la válvula está abierta o cerrada. Esto da como resultado una pequeña caída de presión a través de la válvula.

3.Buen rendimiento de sellado:Con el movimiento lineal de la puerta, la puerta en forma de cuña puede coincidir perfectamente con el asiento, proporcionando un efecto de sellado hermético.

4.Fácil de operar:Se necesita un par de torsión bajo para abrir y cerrar válvulas de compuerta.

La principal desventaja de la válvula de compuerta es que la superficie de sellado se daña fácilmente. Durante la apertura y el cierre de la válvula, existe un alto nivel de fricción entre los dos sellos que hacen contacto con la compuerta y el asiento. A largo plazo, las superficies de sellado dañadas son difíciles de reparar y afectan la vida útil de la válvula.

Aplicaciones que utilizan válvulas de compuerta

Además de la aplicación petroquímica, la válvula de compuerta también se usa ampliamente en diversas industrias, como la petrolera, química, hidráulica, maquinaria, incendios, etc.

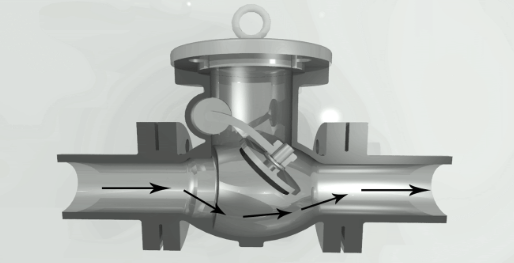

La válvula de retención

¿Cómo funciona una válvula de retención?

El propósito de la válvula de retención es permitir que el medio fluya en una sola dirección y evitar el flujo inverso. El disco se abre bajo la presión permitiendo el paso del fluido en una dirección.

Beneficios de las válvulas de retención

1.Autoactuado: Los principales beneficios de la válvula de retención son que puede controlar automáticamente el flujo, ahorrar energía y requerir un mantenimiento sencillo. Incluso si no se usa durante mucho tiempo, el rendimiento de la válvula no se verá afectado.

2.Proteger bombas y compresores de daños causados por el reflujo: Las válvulas de retención pueden prevenir eficazmente el reflujo, que puede dañar las bombas y otros mecanismos.

Aplicaciones que utilizan válvulas de retención

Las válvulas de retención se utilizan ampliamente en sistemas de tratamiento de agua, petróleo, productos químicos, metalurgia y otros sectores industriales.

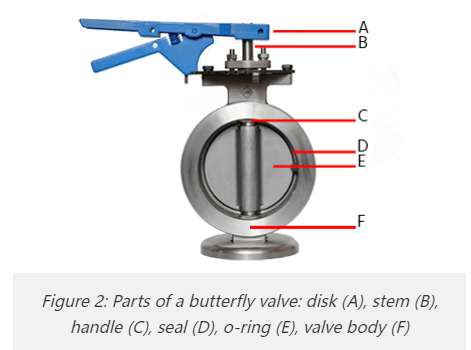

Válvula de mariposa

¿Cómo funciona una válvula de mariposa?

La válvula de mariposa se abre y cierra girando el vástago y haciendo girar la placa al mismo tiempo. Hay válvulas de mariposa de tipo concéntrico, de doble desplazamiento y de triple desplazamiento.

Beneficios de las válvulas de mariposa

1.Diseño compacto y ligero: Las válvulas de mariposa tienen dimensiones cara a cara más cortas en comparación con otros tipos de válvulas, por lo que son muy livianas y brindan un control de flujo razonable en un diseño compacto.

2.Fácil de operar y rentable: Las válvulas de mariposa son de construcción sencilla y requieren un mantenimiento mínimo. Fácil de instalar y operar, pequeña resistencia al flujo y menos costosa que otras válvulas del mismo tamaño.

3. Rápido de apagar: La operación de cuarto de vuelta permite un sellado rápido con un mínimo esfuerzo para abrir y cerrar la válvula.

La principal desventaja de la válvula de mariposa es su pequeño rango de presión de funcionamiento. El disco de mariposa se mueve entre 30 y 80 grados, lo que lo hace eficiente para aplicaciones de estrangulación de baja presión.

Aplicaciones que utilizan válvulas de mariposa

Las válvulas de mariposa se utilizan ampliamente para el procesamiento de alimentos, refinerías, embarcaciones marinas, tratamiento de agua, petróleo y gas, petroquímica, etc.
