Guía de válvula

Las válvulas son dispositivos mecánicos que controlan el flujo y la presión dentro de un sistema o proceso. Son componentes esenciales de un sistema de tuberías que transporta líquidos, gases, vapores, lodos, etc.

Hay diferentes tipos de válvulas disponibles.Válvulas de compuerta, globo, tapón, bola, mariposa, retención, diafragma, pellizco, alivio de presión, válvulas de control, etc. Cada uno de estos tipos tiene varios modelos, cada uno con diferentes características y capacidades funcionales. Algunas válvulas son autoaccionadas mientras que otras se accionan manualmente o con un actuador neumático o hidráulico.

Existen muchos diseños, tipos y modelos de válvulas, con una amplia gama de aplicaciones industriales. Todos satisfacen una o más de las funciones identificadas anteriormente. Las válvulas son artículos costosos y es importante especificar una válvula correcta para la función y debe estar construida con el material correcto para el líquido del proceso.

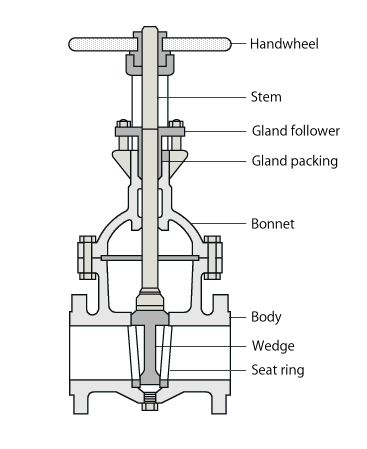

Independientemente del tipo, todas las válvulas tienen las siguientes partes básicas: cuerpo, bonete, internos (elementos internos), actuador y empaquetadura.

Cuerpo

El cuerpo de la válvula, a veces llamado carcasa, es el límite principal de una válvula de presión. Sirve como elemento principal de un conjunto de válvula porque es el marco que mantiene unidas todas las piezas.

El cuerpo, el primer límite de presión de una válvula, resiste las cargas de presión del fluido provenientes de las tuberías de conexión. Recibe tuberías de entrada y salida a través de uniones roscadas, atornilladas o soldadas.

Capó

La tapa para la abertura del cuerpo es el capó y es el segundo límite más importante de una válvula de presión. Al igual que los cuerpos de válvulas, los bonetes están disponibles en muchos diseños y modelos.

Recortar

Las piezas internas de la válvula extraíbles y reemplazables que entran en contacto con el medio de flujo se denominan colectivamente internos de válvula. Estas piezas incluyen asiento(s) de válvula, disco, prensaestopas, espaciadores, guías, casquillos y resortes internos. El cuerpo de la válvula, el casquete, la empaquetadura, etc., que también entran en contacto con el medio de flujo, no se consideran accesorios de válvula.

Disco y asiento

El disco es la pieza que permite, estrangula o detiene el flujo, según su posición. En el caso de un obturador o una válvula de bola, el disco se llama obturador o de bola. El disco es el tercer límite de presión primario más importante. Con la válvula cerrada, se aplica toda la presión del sistema a través del disco y, por esta razón, el disco es un componente relacionado con la presión. Los discos suelen estar forjados y, en algunos diseños, tienen una superficie dura para proporcionar buenas propiedades de desgaste. La mayoría de las válvulas se denominan según el diseño de sus discos.

Provenir

El vástago de la válvula proporciona el movimiento necesario al disco, obturador o bola para abrir o cerrar la válvula, y es responsable del posicionamiento adecuado del disco. Está conectado por un extremo al volante de la válvula, al actuador o a la palanca y por el otro al disco de la válvula. En las válvulas de compuerta o de globo, se necesita un movimiento lineal del disco para abrir o cerrar la válvula, mientras que en las válvulas de obturador, de bola y de mariposa, el disco se gira para abrir o cerrar la válvula.Puede darle una idea y una buena comprensión de las diferencias entre los distintos tipos de válvulas y de cómo estas diferencias afectan el funcionamiento de la válvula. Ayudará a una aplicación adecuada de cada tipo de válvula durante el diseño y al uso adecuado de cada tipo de válvula durante la operación.
