¿Cómo seleccionar materiales para válvulas de mariposa?

Principios de selección de materiales: la compatibilidad es más importante que lo especial

a.Material del cuerpo de la válvula: no “cuanto más caro, mejor”

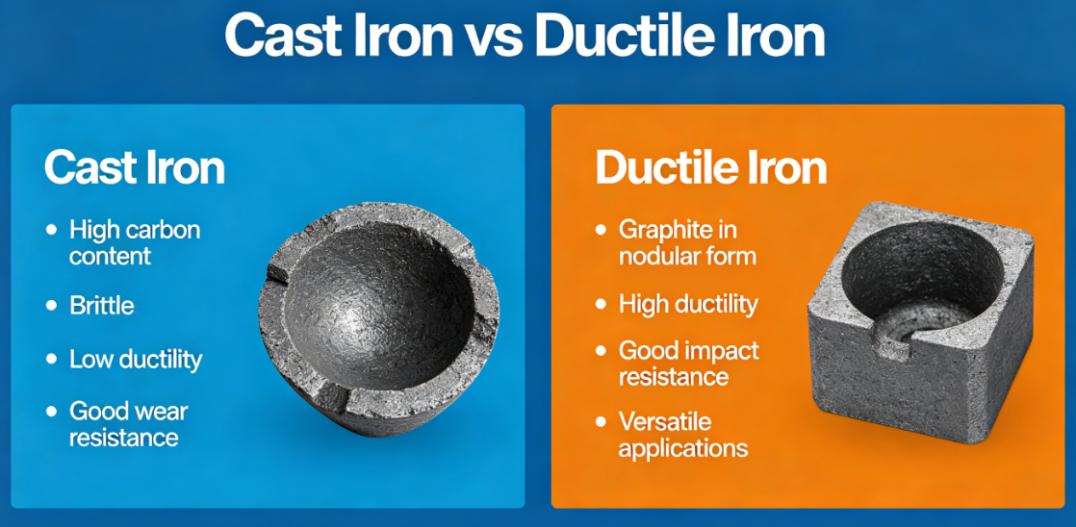

• Hierro fundido versus hierro dúctil: Muchos suponen que el hierro dúctil supera al hierro fundido en todas las condiciones.

• Sin embargo, en medios que contienen azufre (p. ej., gas natural), el grafito del hierro dúctil reacciona con el azufre para formar sulfuros, lo que provoca fragilidad por hidrógeno, lo que hace que el hierro fundido gris sea más resistente a la corrosión en tales casos. Se recomienda hierro fundido con un contenido de níquel ≥13%, ya que el níquel inhibe la corrosión por azufre.

• “Trampas modelo” de acero inoxidable:Las válvulas de mariposa de acero inoxidable 304 funcionan para medios neutros, pero sufren corrosión por picaduras debido a los iones de cloruro en medios que contienen cloruro (por ejemplo, agua de mar). Se prefiere el acero inoxidable 316 (con molibdeno), pero por encima de 250 °C, el molibdeno precipita y la resistencia a la corrosión disminuye. En su lugar, se debe utilizar Hastelloy C276, un detalle que a menudo se pasa por alto en aplicaciones de alta temperatura.
• “Umbral de temperatura” del cuerpo de plástico:Las válvulas de mariposa de PVC son económicas y adecuadas para temperaturas normales y bajas presiones. Sin embargo, por encima de los 60°C, el PVC libera plastificantes, lo que reduce la resistencia del cuerpo en más del 50% y corre el riesgo de romperse bajo fluctuaciones de presión. Los sistemas de agua caliente deben utilizar CPVC (cloruro de polivinilo clorado), con una resistencia máxima a la temperatura de 95°C.

b.Material del asiento de válvula: la “última línea de defensa” para el sellado

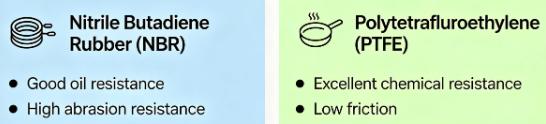

• NBR “Concepto erróneo sobre la resistencia al petróleo”:El caucho de nitrilo (NBR) tiene buena resistencia al aceite, pero se hincha y falla en aceites aromáticos (p. ej., gasolina). En su lugar se debe utilizar caucho fluorado (FKM). Un riesgo oculto: el NBR se endurece y pierde elasticidad por debajo de -10°C, lo que provoca fugas por contracción en frío en las tuberías exteriores en los inviernos del norte.

• “Secretos de relleno” de PTFE:El PTFE puro tiene poca resistencia al desgaste. En la práctica, se rellena con fibra de vidrio (mejor resistencia al desgaste), fibra de carbono (mejor conductividad térmica) o polvo de bronce (coeficiente de fricción reducido). Sin embargo, las proporciones de llenado son importantes: un contenido de fibra de vidrio superior al 25 % hace que el PTFE sea quebradizo y propenso a agrietarse. Muchas válvulas de mariposa de bajo costo utilizan relleno excesivo para reducir costos, acortando la vida útil del sello.
• “Principio de coincidencia” del asiento de metal:Los asientos metálicos son comunes en las válvulas de mariposa de alta presión (PN ≥ 40). Se requiere una clasificación de dureza entre el asiento y el disco: si el disco es de acero inoxidable 316 (≈180 HB), el asiento debe ser Hastelloy (≈230 HB). Una dureza similar provoca rayaduras y fugas debido a la fricción mutua. Esta regla de “diferencia de dureza” rara vez se indica en los manuales, pero es una causa común de falla en el campo.

c.Material del vástago de la válvula: el “portador de carga inadvertido”

• “Regla de espesor” del cromado:Los vástagos estándar están cromados para evitar la oxidación. El espesor del revestimiento debe ser de 0,02 a 0,05 mm. Un espesor excesivo (más de 0,1 mm) reduce la adherencia y provoca descamación; Un espesor insuficiente no logra formar una película protectora completa. En ambientes húmedos, los orificios (diámetro < 0,01 mm) en el revestimiento crean células galvánicas, lo que acelera la corrosión, una causa común de “oxidación inexplicable” de los vástagos.< 0.01 mm) in the plating create galvanic cells, accelerating corrosion — a common cause of “unexplained rusting” stems.
• “Límite de aplicación” del acero dúplex:Los vástagos de acero dúplex 2205 ofrecen una fuerte resistencia a la corrosión, pero experimentan cambios metalúrgicos y una tenacidad reducida por encima de los 300 °C. En su lugar, se debe utilizar la aleación Inconel 625. Muchos usuarios de aplicaciones de alta temperatura pasan por alto esta característica, lo que provoca fracturas del vástago después de un servicio prolongado.
