¿Cómo funciona una válvula de retención oscilante?

Acontrolador de el volumenEs una válvula básica en sistemas de tuberías industriales. Su función principal es restringir el flujo de fluido a una sola dirección y evitar que el reflujo dañe el equipo. También se la conoce como válvula de tarjeta, válvula antirretorno, válvula unidireccional, etc. Según su estructura, se puede dividir en tipo oscilante, tipo disco basculante, tipo pistón, tipo mariposa y válvula de retención. Esta sesión se centrará en la válvula de retención oscilante, que es la más utilizada y la de estructura más sencilla.

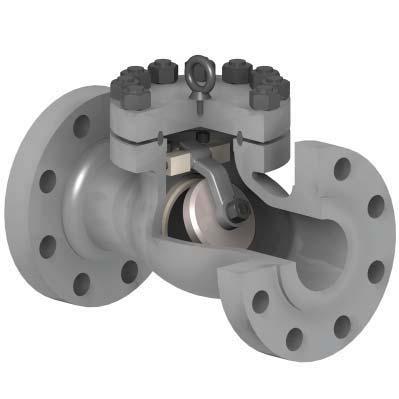

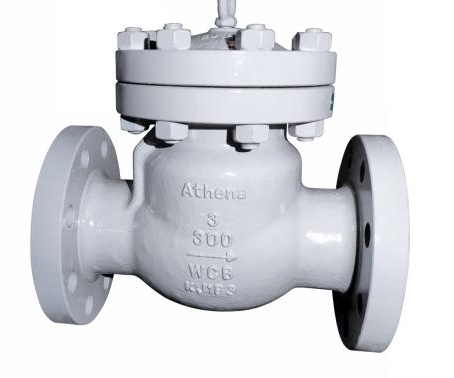

La válvula de retención oscilante tiene una estructura simple, un montaje conveniente y una clara división del trabajo entre los componentes. Su parte superior es un capó, que no sólo sella y protege los componentes internos sino que también facilita el mantenimiento.
Se fija al cuerpo de la válvula mediante pernos alrededor del borde y la conexión se sella con una junta. El material de la junta se selecciona según las propiedades del fluido, la temperatura y la presión. Se reserva una interfaz de perno en el centro del capó para instalar un manómetro o una válvula de ventilación, lo cual es conveniente para monitorear la presión y ventilar durante el mantenimiento.
La junta es un componente de sellado clave que se utiliza para sellar el espacio entre el cuerpo de la válvula y el casquete para evitar fugas de fluido. Está hecha de materiales blandos con buen rendimiento de sellado, como caucho y PTFE, que pueden adaptarse a diferentes entornos de trabajo y garantizar la confiabilidad del sellado a largo plazo de la válvula, lo que reduce los posibles riesgos de seguridad y el desperdicio de recursos.
Elasiento de válvulaes un componente central para lograr el sellado unidireccional. Es la parte de contacto entre el cuerpo de la válvula y el disco de la válvula. Después de un procesamiento de precisión, puede encajar perfectamente con el disco de la válvula, separar la entrada y salida de la válvula y evitar el reflujo del fluido. Su material suele ser el mismo que el del cuerpo de la válvula, en su mayoría materiales resistentes a la corrosión y al desgaste, como hierro fundido, acero fundido y acero inoxidable. En escenarios especiales, se pueden utilizar aleaciones resistentes al desgaste para prolongar la vida útil.

El disco de la válvula es el componente central para controlar el flujo de fluido unidireccional. Su cuerpo principal es una placa metálica circular mecanizada con precisión, cuyo tamaño y espesor se diseñan de acuerdo con las especificaciones, presión y caudal de la válvula. Está conectado al cuerpo de la válvula a través de un mecanismo de bisagra. Cuando el fluido fluye hacia adelante, el disco de la válvula se abre; cuando el fluido fluye hacia atrás, se cierra rápidamente y se ajusta al asiento de la válvula para bloquear el reflujo.
Hay dos bridas simétricas al final de la válvula, cuyas especificaciones deben coincidir con las de la tubería para garantizar una conexión y un sellado estables. La brida se puede conectar a la tubería mediante pernos (conveniente para el mantenimiento) o soldadura (conexión firme y buen sellado, adecuada para escenarios de alta presión y alto flujo). Ambos extremos de la brida también deben sellarse con juntas para evitar fugas de fluido.

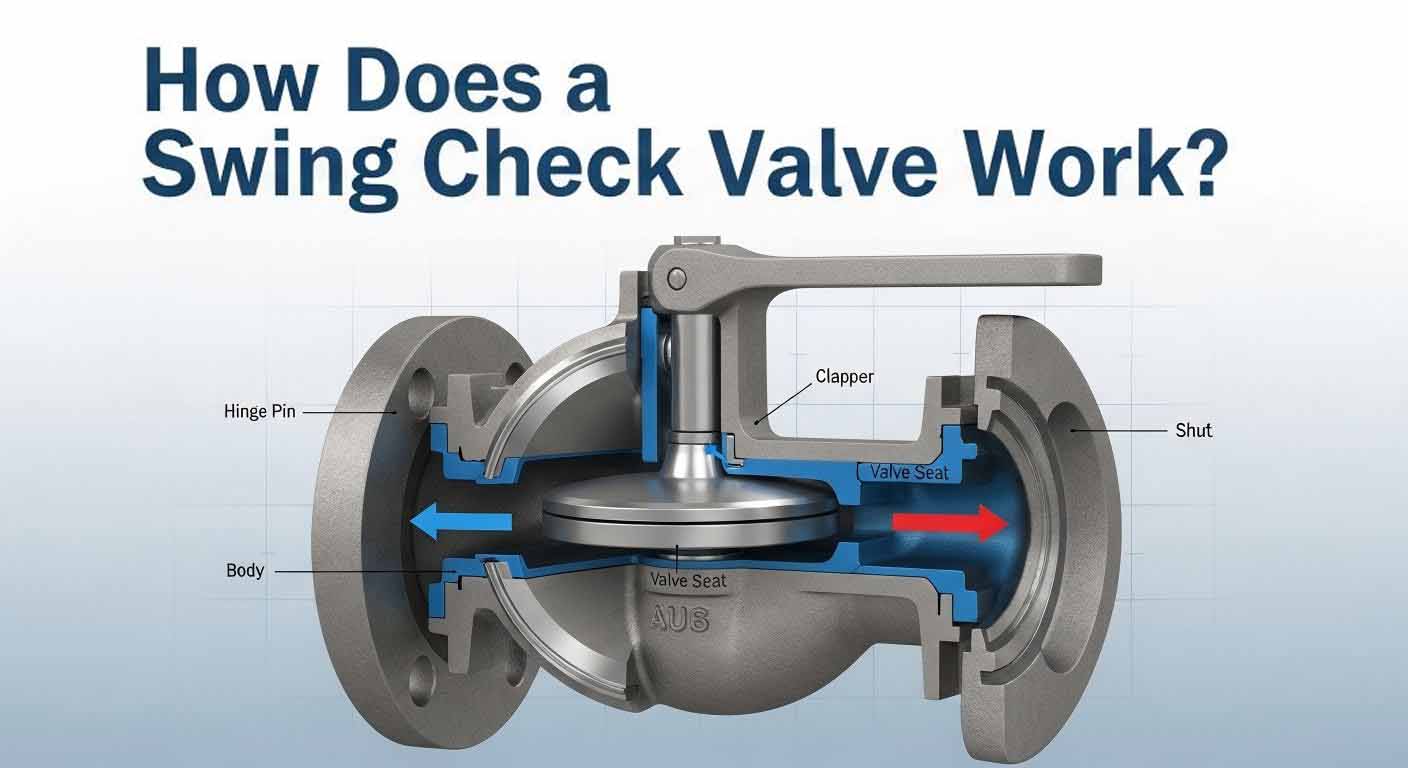

Elválvula de retención oscilanteSe abre y se cierra automáticamente dependiendo de la diferencia de presión del fluido y del peso del disco de la válvula, sin control manual o eléctrico. En reposo, el disco de la válvula se presiona firmemente contra el asiento de la válvula bajo la acción de su propio peso y la presión del fluido en la salida, y la válvula se cierra para evitar el reflujo del fluido y proteger la seguridad del equipo aguas abajo y de la tubería.
Cuando la tubería está en funcionamiento, la presión del fluido en la entrada aumenta. Cuando supera la suma del peso del disco de la válvula y la presión de salida, el disco de la válvula gira alrededor de la bisagra para salir del asiento de la válvula y la válvula se abre, permitiendo que el fluido fluya hacia adelante. La presión a la que el fluido comienza a fluir se denomina presión de craqueo y se puede ajustar según las especificaciones de la válvula y las propiedades del fluido. A medida que la presión continúa aumentando, el disco de la válvula se abre completamente y, en este momento, la resistencia del fluido es la más pequeña y el caudal es el mayor.

Cuando la tubería deja de funcionar o se produce un reflujo, la presión del fluido en la salida es mayor que la de la entrada. Bajo la acción de la presión inversa, el disco de la válvula se presiona rápidamente hacia el asiento de la válvula y la válvula se cierra para bloquear el reflujo del fluido, evitando daños por impacto al equipo.

La válvula de retención oscilante se usa ampliamente pero también tiene limitaciones. Sus ventajas y desventajas se detallan a continuación para facilitar la selección según escenarios reales.
Su ventaja más destacada es la baja caída de presión entre la entrada y la salida y la pequeña resistencia del fluido, lo que es adecuado para escenarios de alto flujo y baja velocidad, lo que reduce la pérdida de energía y los costos operativos. Al mismo tiempo, el fluido genera poca turbulencia al pasar, lo que puede reducir la abrasión y el desgaste de los componentes, prolongar la vida útil de la válvula y reducir el ruido y la vibración.

Además, es conveniente de mantener. Cuando la válvula tiene fugas, no es necesario desmontar toda la válvula de la tubería. Solo necesita abrir el capó y reemplazar los componentes vulnerables, como el anillo del asiento de la válvula y el disco de la válvula, lo que ahorra tiempo y costos de mantenimiento y reduce el tiempo de inactividad del sistema de tuberías. Sus componentes tienen una estructura simple y una gran versatilidad, lo que hace que sea conveniente comprar y reemplazar componentes vulnerables.
Su principal desventaja es que no es adecuado para sistemas con grandes fluctuaciones de presión. Las fluctuaciones frecuentes de presión harán que el disco de la válvula se abra y cierre repetidamente, desgastarán el disco y el asiento de la válvula y provocarán fugas internas. Además, se producirá un ligero golpe de ariete cuando la válvula se cierre, por lo que debe usarse con precaución en sistemas de tuberías sensibles al golpe de ariete.
