¿La válvula de bola es mejor que la válvula de retención?

Las válvulas son componentes críticos en los sistemas de manejo de fluidos, ya que regulan el flujo, la presión y la dirección para garantizar la eficiencia operativa y la seguridad. Entre los tipos de válvulas más utilizados se encuentran las válvulas de retención y las válvulas de bola, cada una diseñada con distintos mecanismos, propósitos y características de rendimiento. Si bien ambas desempeñan funciones esenciales en industrias que van desde el petróleo y el gas hasta el tratamiento de agua, comprender sus diferencias es vital para seleccionar la válvula adecuada para aplicaciones específicas. Este artículo explora las distinciones centrales entreválvulas de retenciónyválvulas de bola, incluido el diseño, la funcionalidad, las aplicaciones y los factores clave de rendimiento.

Una válvula de retención (también conocida como válvula de retención) es un dispositivo de control de flujo pasivo diseñado para permitir que el fluido fluya en una sola dirección, evitando el reflujo. Su funcionamiento depende completamente del diferencial de presión del propio fluido; no se requiere actuación externa (p. ej., manijas, motores). Cuando la presión del flujo directo excede la presión opuesta (p. ej., contrapresión o fuerza del resorte), el mecanismo interno de la válvula (p. ej., un disco, bola o compuerta oscilante) se abre para permitir el flujo. Cuando el flujo se invierte o se detiene, el mecanismo se cierra automáticamente, sellando la tubería para evitar el reflujo que podría dañar el equipo, contaminar los fluidos o interrumpir las operaciones del sistema.
Los diseños de válvulas de retención comunes incluyen:
•Válvulas de retención oscilantes: utilizan un disco articulado que se abre con el flujo hacia adelante y se cierra por gravedad o contrapresión.
•Válvula de retención de placa única: una válvula de retención oscilante con un solo disco integral articulado al cuerpo de la válvula, sellado por gravedad del disco y contrapresión, opcional con peso/resorte para un cierre rápido.
•Válvula de retención de placa doble: Una válvula de retención oscilante tipo oblea compacta con dos discos divididos articulados a un eje central, equipada con un resorte para un cierre rápido, sellada por la fuerza del resorte y contrapresión, sin peso externo.
•Válvulas de retención de bola: cuentan con una bola esférica que se asienta contra un orificio para bloquear el flujo inverso.
•Válvulas de retención con resorte: Incorporan un resorte para ayudar en el cierre, asegurando un sellado rápido incluso a bajas presiones.

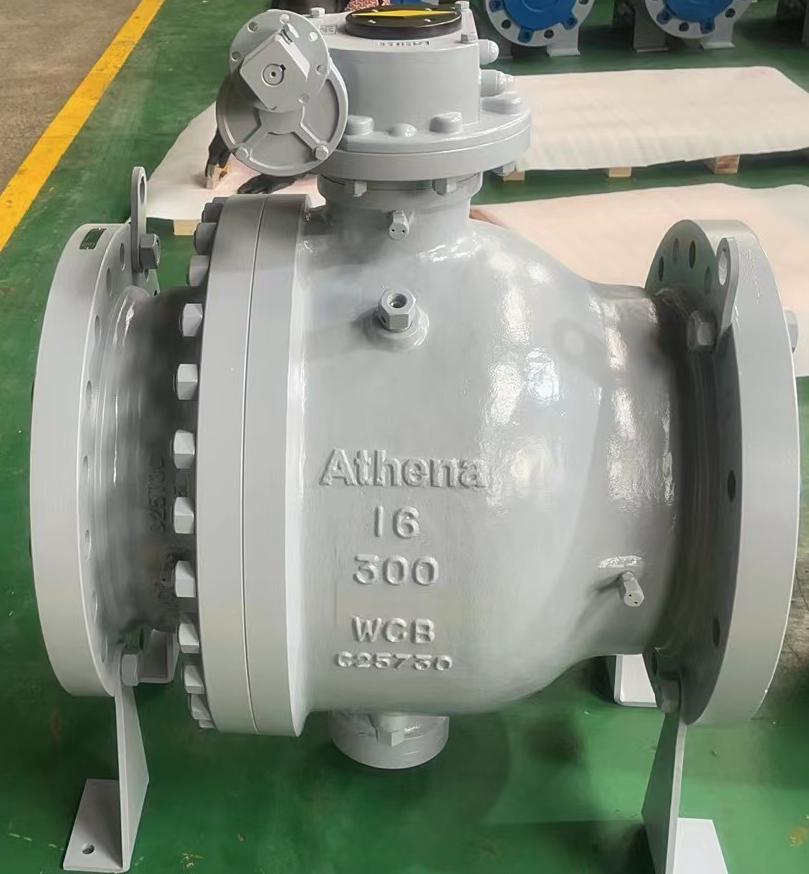

Una válvula de bola es un dispositivo de control de flujo activo que utiliza una bola hueca y perforada (la "bola") para regular el flujo. La bola está conectada a un vástago, que se acciona manualmente (mediante una manija), neumática, hidráulica o eléctricamente. Cuando se gira el vástago, la bola gira: alinear el orificio de la bola con la tubería permite un flujo completo, mientras que girar la bola 90 grados bloquea el flujo por completo. Algunos diseños de válvulas de bola (p. ej., bolas con puerto en V) también se pueden utilizar para estrangular: controlar el caudal abriendo parcialmente la válvula.
Las variaciones clave de las válvulas de bola incluyen:
•Válvulas de bola de puerto completo: el orificio de la bola coincide con el diámetro de la tubería, minimizando la restricción de flujo.
•Válvulas de bola de puerto reducido: el orificio de la bola es más pequeño que el diámetro de la tubería, lo que ofrece ahorros de costos pero una mayor caída de presión.
•Válvulas de bola montadas en muñones: Se utilizan para aplicaciones de alta presión y gran diámetro, con la bola sostenida por muñones para reducir la fricción.

Las válvulas de retención son indispensables en sistemas donde el reflujo podría causar daños, contaminación o ineficiencia. Los usos comunes incluyen:
•Fontanería y sistemas de agua:Evitar que el agua se revierta en las tuberías (por ejemplo, en calentadores de agua, bombas de sumidero o sistemas de riego).
•Sistemas HVAC:Detener el reflujo de refrigerante en aires acondicionados y bombas de calor.
•Oleoductos y gasoductos:Prevención del reflujo de hidrocarburos en bocas de pozo, ductos y plantas de procesamiento.
•Procesamiento químico:Proteger bombas, reactores y tanques de almacenamiento contra el reflujo de fluidos corrosivos.
•Sistemas de vapor:Evitar el golpe de vapor (picos de presión) causados ​​por el flujo inverso.

Las válvulas de bola destacan en aplicaciones que requieren control de encendido/apagado confiable, operación rápida y sellado hermético. Son ampliamente utilizados en:
•Industria del petróleo y el gas: control del flujo en las operaciones upstream (pozos), midstream (oleoductos) y downstream (refinerías).
•Plantas químicas y petroquímicas: manipulación de fluidos corrosivos, viscosos o abrasivos (con selecciones de materiales adecuadas, por ejemplo, acero inoxidable o Hastelloy).
•Tratamiento de aguas: Regulación de caudal en sistemas de filtración, plantas de aguas residuales y suministros municipales de agua.
•HVAC y refrigeración: Control del flujo de refrigerante en sistemas de refrigeración y torres de refrigeración.
•Marino y aeroespacial: gestión de sistemas de combustible, hidráulicos y refrigerantes (debido a su diseño compacto y durabilidad).



La elección entre una válvula de retención y una válvula de bola depende de tres factores críticos:
1.Requisito de control de flujo:Si necesita evitar el reflujo (flujo unidireccional), es obligatoria una válvula de retención. Si necesita control bidireccional de encendido/apagado o aceleración, una válvula de bola es más adecuada.
2.Necesidades de actuación:Para sistemas sin alimentación externa o donde se requiere prevención automática de reflujo, una válvula de retención es ideal. Para aplicaciones que requieren control remoto o manual, es necesaria una válvula de bola.
3.Condiciones del sistema:Considere la presión, la temperatura, el tipo de fluido (corrosivo, viscoso, abrasivo) y el caudal. Para sistemas de alta presión y alto flujo, las válvulas de bola de puerto completo ofrecen una restricción mínima; Para prevenir el reflujo de baja presión, las válvulas de retención accionadas por resorte proporcionan un sellado confiable.

Entonces no podemos decir qué tipo de válvulas son mejores. Las válvulas de retención y las válvulas de bola son esenciales en el manejo de fluidos, pero sus funciones son distintas: las válvulas de retención se especializan en el control de flujo pasivo y unidireccional para evitar el reflujo, mientras que las válvulas de bola brindan un control activo y bidireccional de encendido/apagado (y a veces de estrangulación). Al comprender sus diferencias de diseño, métricas de rendimiento y fortalezas de las aplicaciones, los ingenieros y diseñadores de sistemas pueden seleccionar la válvula óptima para garantizar la seguridad, la eficiencia y la longevidad de sus sistemas. Ya sea para detener el reflujo en un sistema de plomería residencial o para regular el flujo de petróleo crudo en una tubería, la elección correcta de la válvula depende de hacer coincidir las capacidades de la válvula con las necesidades únicas del sistema.
