Principio di funzionamento di una valvola di ritegno a sfera

autore: ATHENA GROUP

2026-05-11

Valvola di ritegno a sferaè una valvola unidirezionale automatica. Si basa sulla pressione del mezzo stesso e sulla sfera galleggiante per ottenere un flusso unidirezionale e impedire automaticamente il riflusso del mezzo. Non ha una struttura operativa manuale ed è ampiamente utilizzato nei sistemi di condutture come l'approvvigionamento e il drenaggio dell'acqua, le fognature municipali, l'industria chimica e le stazioni di pompaggio per la tutela dell'acqua.

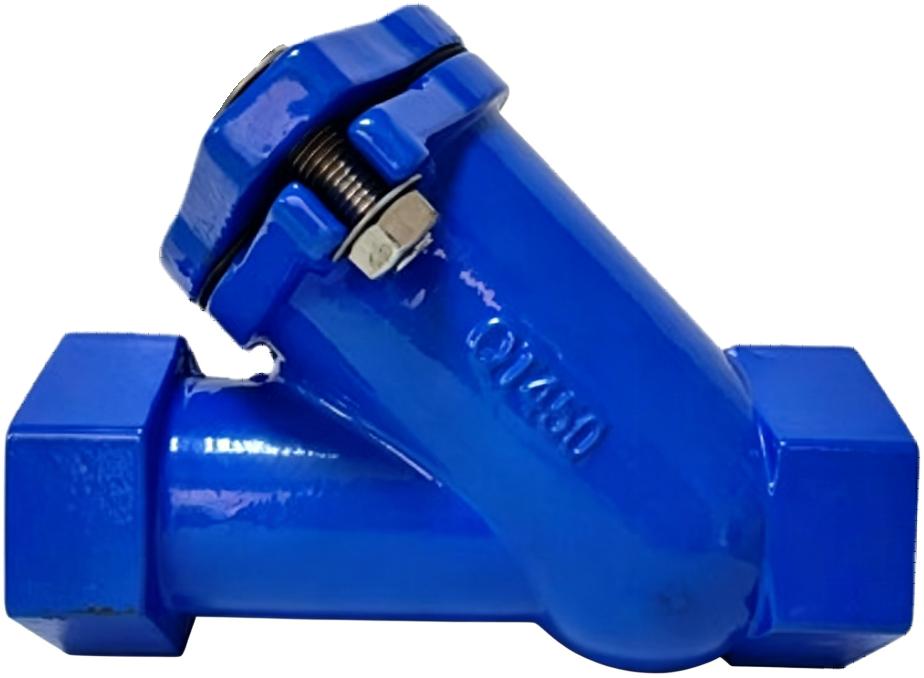

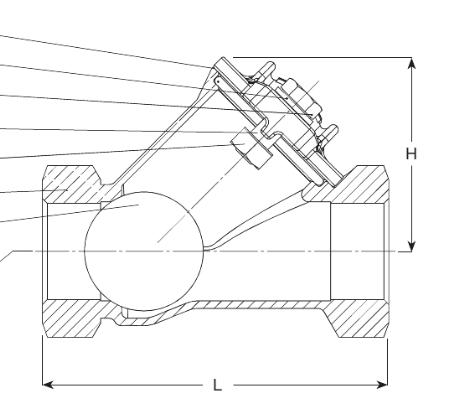

La struttura divalvola di ritegno a sfera

Corpo:I tipi tradizionali sono strutture diritte e a forma di Y, che fungono da guscio portante la pressione del corpo valvola con camere di movimento sferiche riservate all'interno. I materiali comuni includono ghisa, ghisa duttile, acciaio fuso, WCB, acciaio inossidabile 304/316, ecc.

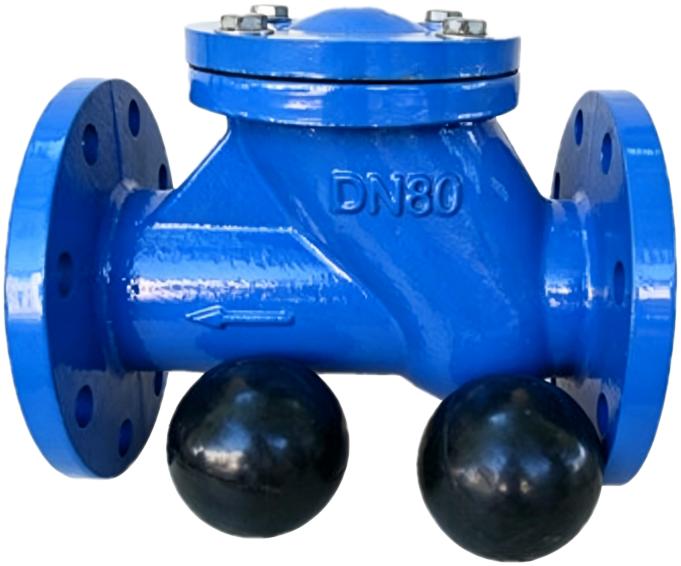

Palla:È il componente chiave per l'apertura, la chiusura e la tenuta, diviso in sfera con sede morbida e sfera con sede rigida. La sfera con sede morbida è principalmente un substrato metallico rivestito con NBR, EPDM, gomma e PTFE; La sfera con sede rigida adotta materiali come acciaio inossidabile, lega dura e ceramica.
Posto a sedere:Funge da superficie di accoppiamento sigillante e si adatta perfettamente alla sfera per ottenere una tenuta senza perdite. Il suo materiale corrisponde al tipo di tenuta a sfera, adatto a condizioni di lavoro di diverse temperature e ambienti corrosivi.

Principio di funzionamento

Quando il fluido scorre in avanti, la pressione del fluido nella tubazione supera il peso proprio della sfera e la resistenza di tenuta, allontanando la sfera dalla sede. La sfera si muove lungo la struttura della guida fino alla posizione limite, rendendo la tubazione completamente aperta per il normale trasporto del mezzo.
Quando il fluido smette di scorrere, la pressione diminuisce o si verifica un flusso inverso, la contropressione inversa del fluido, il peso proprio della sfera e la forza della molla ausiliaria (tipo caricato a molla) agiscono insieme. Spingono indietro la sfera per adattarla perfettamente alla sede della valvola, interrompono il passaggio del flusso inverso e prevengono efficacemente il riflusso medio, la rotazione inversa dell'attrezzatura e l'inquinamento da riflusso della rete di tubazioni.

Vantaggi del prodotto

Bassa resistenza al flusso.Il design a passaggio totale garantisce una caduta di pressione medio-bassa, con un migliore effetto di risparmio energetico rispetto alle valvole di ritegno a battente e alle valvole di ritegno a sollevamento.

Eccellenti prestazioni di tenuta.Il tipo con sede morbida garantisce perdite pari a zero, adatto per acqua pulita, liquami e fluidi con leggere impurità particellari.

Risposta sensibile in apertura e chiusura.La sfera leggera ha un'inerzia ridotta e un'elevata velocità di chiusura, che indeboliscono efficacemente l'impatto del colpo d'ariete nella tubazione.

Struttura semplificata.L'unica parte mobile è la sfera flottante, caratterizzata da un basso tasso di guasto, facile smontaggio e manutenzione e bassi costi operativi e di manutenzione successivi.

Forte adattabilità di installazione.Può essere installato sia su tubazioni orizzontali che verticali, adattandosi ai vari layout delle tubazioni in cantiere.

Svantaggi del prodotto

Scarsa adattabilità in condizioni di bassa portata. Quando la velocità del flusso medio è troppo bassa, la sfera non può essere completamente aperta, causando facilmente un aumento della caduta di pressione locale e una scarsa capacità di flusso.
In condizioni di portata estremamente elevata, la sfera è soggetta a vibrazioni e scuotimenti, generando rumore e accelerando l'usura delle parti di tenuta.
La resistenza alla temperatura della gomma con sede morbida è limitata. I tipi di gomma convenzionali sono applicabili solo in condizioni di bassa temperatura; il tipo con sede rigida deve essere adottato per condizioni di lavoro ad alta temperatura con costi più elevati.
Non applicabile a fluidi con elevata abrasione, forte corrosione, elevata viscosità e impurità pesanti, che potrebbero causare usura delle sfere, inceppamenti e guasti funzionali.

Ambito delle Condizioni di Lavoro Applicabili

1. Condutture di uscita delle unità della pompa dell'acqua, per impedire il riflusso e la rotazione inversa della pompa quando la pompa si ferma e proteggere l'attrezzatura della pompa.
2.Reti di condotte idriche comunali e di drenaggio, impianti idrici e sistemi di approvvigionamento idrico di edifici residenziali.
3.Impianti di trattamento delle acque reflue, reti di condotte per l'acqua piovana e condotte di stazioni di pompaggio delle acque reflue che trasportano fluidi con leggere impurità.
4. Acqua circolante HVAC, condutture dell'acqua di raffreddamento industriale, nonché prodotti petroliferi e trasporti chimici generali debolmente corrosivi.
5.Sistemi antireflusso unidirezionali per ingegneria idraulica
