Cosa devi sapere sulle valvole degli strumenti

2023-09-13

Con la misurazione e il controllo del processo, è possibile collegare una varietà di manometri e strumenti ai sistemi di tubazioni in modo permanente o temporaneo. Le valvole per strumenti o valvole per manometro servono come mezzo per isolare e collegare questi strumenti, che sono generalmente chiamati valvole per strumenti o valvole per manometro. Esistono varianti speciali che vanno oltre questo intervallo, ma queste valvole sono generalmente piccole e hanno dimensioni di connessione che vanno da 1/8" a 1". Oltre alle valvole a spillo vengono utilizzate anche valvole a sfera e altri tipi. Alcuni attributi di particolari applicazioni possono influenzare la scelta del tipo di valvola. Le valvole per strumenti sono comuni nell'industria di processo e possono gestire pressioni fino a 6000 PSI e possono essere utilizzate con fluidi gassosi o liquidi.

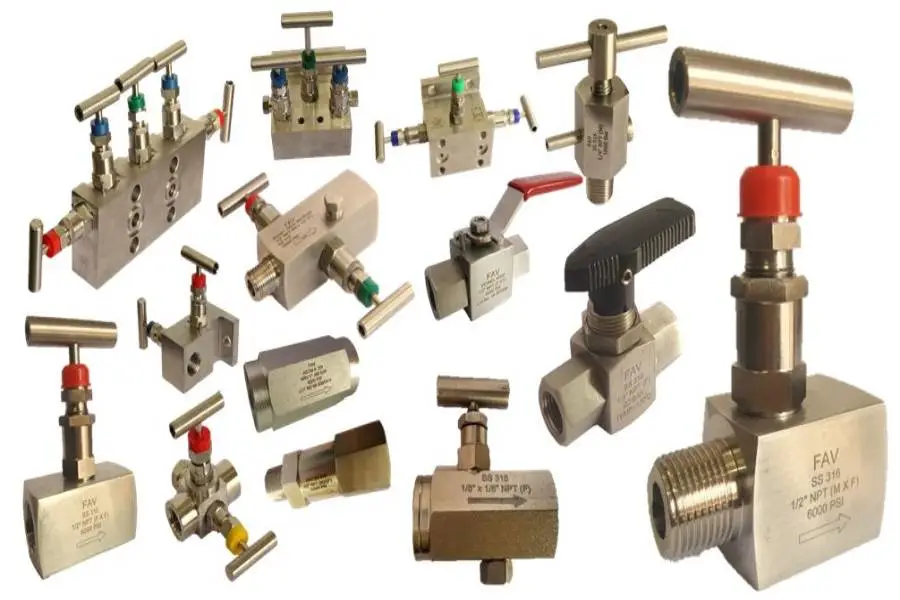

Tipi di valvole per strumenti e loro applicazioni

Valvole per strumentiSono disponibili in varie tipologie, ciascuna progettata per soddisfare requisiti specifici di misurazione e controllo dei processi. La scelta del tipo di valvola dipende dalle esigenze dell'applicazione, che vanno dal controllo preciso all'isolamento e alla sicurezza. Ecco alcuni tipi comuni di valvole per strumenti e le loro applicazioni:

Valvole a spillo:

Applicazioni: le valvole a spillo sono ampiamente utilizzate in applicazioni che richiedono un controllo preciso del flusso. Eccellono nei laboratori, nei sistemi idraulici e in qualsiasi processo in cui siano necessarie regolazioni precise per ottenere prestazioni ottimali.

Valvole a sfera:

Applicazioni: Le valvole a sfera sono versatili e adatte al controllo on/off. Si trovano comunemente nei sistemi in cui è essenziale una chiusura rapida, come negli impianti di trattamento delle acque e nei processi industriali generali.

Saracinesche:

Applicazioni: le valvole a saracinesca sono ideali per applicazioni che richiedono il flusso completo o la chiusura completa. Sono comunemente utilizzati negli oleodotti e nei gasdotti, nonché nei sistemi idrici e fognari.

Controlla le valvole:

Applicazioni: Le valvole di ritegno, note anche come valvole di non ritorno, sono essenziali per prevenire il riflusso. Trovano impiego nei sistemi di pompaggio, nel trattamento delle acque reflue e nelle applicazioni in cui è fondamentale mantenere il flusso in una direzione.

Valvole multiporta (valvole a radice di manometro):

Applicazioni: le valvole multiporta servono a vari scopi grazie alle loro connessioni a uscite multiple. Vengono spesso utilizzati per collegare strumenti, misuratori e apparecchiature aggiuntivi in un unico sistema, consentendo applicazioni versatili e un facile accesso agli strumenti.

Valvole a sfera con porte full-size:

Applicazioni: Le valvole a sfera con porte full-size vengono scelte quando una pulizia più semplice e un rischio ridotto di intasamento sono priorità. Sono adatti per applicazioni in cui nel fluido possono essere presenti detriti o contaminanti.

Ciascuno di questi tipi di valvole presenta caratteristiche e vantaggi unici, che li rendono adatti a scenari specifici nel mondo della misurazione e del controllo di processo. La scelta del giusto tipo di valvola per strumenti è fondamentale per garantire prestazioni e sicurezza ottimali in qualsiasi applicazione.

Considerazioni sulla scelta della valvola dello strumento

Nella scelta di una valvola per strumenti, è necessario prendere in considerazione il design della valvola e i materiali di costruzione utilizzati per essa. Inoltre, anche le temperature e le pressioni operative del processo devono rientrare nell'intervallo della valvola.

Funzionalità delle valvole a spillo e delle valvole a sfera degli strumenti

Le valvole a spillo per strumenti consentono di strozzare, regolare e isolare liquidi non viscosi gassosi e aggressivi in modo affidabile. L'azienda offre un'ampia gamma di prodotti che vanno dalle semplici valvole di isolamento a due vie alle valvole di radice con manometro multiporta con funzionalità multifunzione per l'isolamento, la calibrazione e lo sfiato di pressostati, manometri e strumenti statici. Il design della valvola a sfera, con la sua porta di dimensioni standard, consente una pulizia più semplice e una ridotta probabilità di intasamento rispetto alle valvole a spillo, che non offrono la stessa precisione di strozzamento.

Configurazioni di base delle valvole degli strumenti

Le valvole per strumenti sono disponibili in varie configurazioni per soddisfare esigenze operative specifiche nella misurazione e nel controllo del processo. Queste configurazioni determinano il funzionamento delle valvole e le funzionalità aggiuntive che offrono. Ecco le configurazioni base delle valvole degli strumenti:

Valvole di isolamento:

Descrizione: Le valvole di isolamento sono la forma più semplice di valvole per strumenti, in genere hanno una singola entrata e una singola uscita.

Funzione: Consentono di isolare o scollegare un manometro o uno strumento collegato dalla tubazione o dal recipiente di processo principale.

Applicazioni: le valvole di isolamento vengono comunemente utilizzate per consentire la manutenzione, la sostituzione o l'assistenza dei dispositivi collegati senza interrompere il processo complessivo.

Valvole di isolamento con porte aggiuntive:

Descrizione: Queste valvole assomigliano alle valvole di isolamento ma presentano un'apertura aggiuntiva sul lato di uscita.

Funzione: la porta aggiunta ha vari scopi, come facilitare l'assistenza, la calibrazione, il campionamento, lo spurgo o altre attività mentre il processo rimane operativo.

Applicazioni: queste valvole sono adatte per applicazioni in cui sono necessarie funzionalità aggiuntive o punti di accesso senza interrompere il processo primario.

Valvole multiporta (valvole a radice di manometro):

Descrizione: Le valvole multiporta hanno generalmente un ingresso singolo e tre uscite, fornendo connessioni multiple.

Funzione: servono a vari scopi grazie alle connessioni a uscita multipla, consentendo il collegamento di strumenti aggiuntivi, manometri, valvole o altre apparecchiature.

Applicazioni: le valvole multiporta sono versatili e possono essere utilizzate in applicazioni che richiedono più connessioni di strumenti o quando la flessibilità nella configurazione delle impostazioni dello strumento è essenziale.

Queste configurazioni di base soddisfano una vasta gamma di esigenze di misurazione e controllo del processo, consentendo a ingegneri e operatori di scegliere il design della valvola più adatto per le loro applicazioni specifiche. Che si tratti di una semplice valvola di isolamento o di una valvola multiporta con funzionalità avanzate, la scelta dipende dalla complessità e dai requisiti del sistema in questione.

Conclusione

Le valvole per strumenti sono componenti cruciali nella misurazione e nel controllo del processo, poiché facilitano il collegamento e l'isolamento di misuratori e strumenti. Sono disponibili in vari tipi, tra cui valvole a spillo, valvole a sfera e valvole a saracinesca, ciascuna su misura per applicazioni specifiche come controllo preciso del flusso, controllo on/off o flusso completo/intercettazione.

Quando si seleziona una valvola per strumenti, è necessario considerare fattori quali design, materiali di costruzione e compatibilità con le condizioni di processo. Le valvole a spillo offrono un controllo preciso, mentre le valvole a sfera danno priorità alla facilità di pulizia.

Le valvole degli strumenti sono disponibili in diverse configurazioni, come valvole di isolamento, valvole di isolamento con porte aggiuntive e valvole multiporta (valvole di root del manometro). Queste configurazioni soddisfano varie esigenze operative, dal semplice isolamento alla funzionalità avanzata e alle connessioni multiple di strumenti.

In sintesi, la scelta della valvola per strumenti giusta è essenziale per garantire prestazioni e sicurezza ottimali nei sistemi di misurazione e controllo dei processi in diversi settori.
