Cos'è un filtro a cestello

autore: ATHENA GROUP

2026-06-15

UNfiltro a cestelloè un'apparecchiatura di filtrazione grossolana comunemente utilizzata nei sistemi di tubazioni. Viene applicato alle condotte petrolifere e ad altri liquidi per filtrare le impurità all'interno delle condotte. L'area del foro di filtraggio è da 2 a 3 volte più grande dell'area della sezione trasversale della tubazione con diametro nominale, superando di gran lunga l'area di filtraggio dei filtri di tipo Y e di tipo T. Presenta un'eccellente precisione di filtrazione tra i vari filtri. La sua struttura del filtro è diversa da quella degli altri filtri e viene denominata filtro a cestello per la sua forma a cestello.

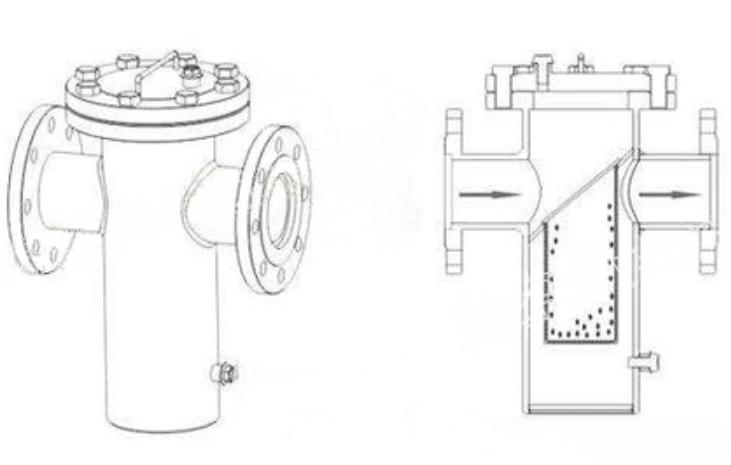

Il filtro a cestello è composto principalmente da tubo di collegamento, corpo del cilindro, cestello del filtro, flangia, coperchio della flangia e dispositivi di fissaggio. Installato sulle tubazioni, può rimuovere grandi impurità solide dal fluido, garantire il normale funzionamento di apparecchiature meccaniche (compresi compressori, pompe, ecc.) e strumenti, stabilizzare il processo tecnologico e garantire una produzione sicura.

1. Composizione strutturale

Corpo:Realizzato in acciaio al carbonio/acciaio inossidabile (304/316L), con collegamento a flangia su entrambe le estremità; nella parte superiore/laterale è disposta una copertura flangiata ad apertura rapida, nella parte inferiore è opzionale uno scarico delle acque reflue.
Carrello filtro:Il componente principale, realizzato in rete metallica di acciaio inossidabile / piastra forata a forma di cestino, dotato di maniglia per una facile estrazione; la dimensione delle maglie varia da 10 a 300 maglie e l'accuratezza della filtrazione può essere personalizzata.
Parti di tenuta e fissaggio:Flange, guarnizioni e bulloni. La struttura ad apertura rapida può essere dotata di fibbie per l'apertura rapida del coperchio senza attrezzi.

2. Principio di funzionamento

a.Il fluido entra nel guscio dall'ingresso e scorre verso il lato esterno del cestello del filtro.
b. Le impurità solide (sedimenti, ruggine, scorie di saldatura) vengono intercettate all'interno o all'esterno del cestello del filtro e il fluido pulito fuoriesce dall'uscita attraverso lo schermo del filtro.
c.Quando la differenza di pressione aumenta a causa dell'accumulo di impurità (solitamente ≥0,05 MPa), spegnere l'apparecchiatura, aprire il coperchio, estrarre il cestello del filtro, pulirlo e reinstallarlo. La valvola di scarico inferiore può scaricare regolarmente i sedimenti per ridurre la frequenza di pulizia.

3. Funzionalità principali

Ampia area di filtraggio:L'area del cestello del filtro è da 2 a 5 volte l'area della sezione trasversale della tubazione, molto più grande di quella dei filtri di tipo Y/tipo T, con forte capacità di trattenere lo sporco e lungo ciclo di pulizia.
Bassa perdita di pressione:Il canale di flusso è delicato con una perdita di pressione ≤0,05 MPa, con un impatto minimo sul flusso del sistema.
Manutenzione conveniente:Adottando un design ad apertura rapida, il cestello del filtro può essere estratto e pulito in pochi minuti senza smontare la tubazione.
Ampia adattabilità alle condizioni di lavoro:La pressione applicabile varia da 0,6 a 6,4 MPa (fino a 16 MPa per il tipo ad alta pressione), temperatura di esercizio ≤ 400 ℃. È adatto per acqua, olio, gas e fluidi corrosivi.

4. Scenari applicativi

Trattamento delle acque:Acqua di circolazione industriale, pretrattamento delle acque reflue e filtrazione dell'acqua di rubinetto grezza, protezione di moduli a membrana e scambiatori di calore.
Industria petrolchimica:Filtrazione di petrolio greggio, olio raffinato e olio lubrificante per intercettare le impurità meccaniche e proteggere pompe e compressori.
Industria alimentare e farmaceutica:Filtrazione di succhi di frutta, birra e medicinali liquidi per rimuovere i residui e garantire igiene e purezza.
Altri:Filtrazione di aria e gas compressi; rimozione impurità da rivestimenti, inchiostri e solventi chimici.

Con un utilizzo e una manutenzione estremamente convenienti,filtri del tipo a cestellosono ampiamente utilizzati nei settori petrolifero, chimico, farmaceutico, alimentare, della protezione ambientale e in altri settori. Installati in serie all'ingresso delle pompe o di altre parti delle tubazioni del sistema, non solo possono prolungare la durata delle pompe e di altre apparecchiature, ma garantiscono anche la sicurezza dell'intero sistema.
