Valvola a maschio vs valvola a sfera di Athena Engineering SRL

autore: ATHENA GROUP

2026-07-04

1. Panoramica: due categorie principali di valvole a quarto di giro

Valvole a sferaEvalvole a maschiosono le valvole a quarto di giro più utilizzate nell'industria petrolifera e del gas, nella lavorazione chimica, nell'estrazione mineraria, nel trattamento delle acque e nell'industria manifatturiera in generale. Entrambi consentono l'apertura e la chiusura della tubazione tramite una rotazione di 90 gradi, con commutazione rapida e logica di funzionamento semplice.
Tuttavia, differenze significative nelle loro strutture centrali interne portano a enormi disparità in termini di perdita di pressione, capacità antibloccaggio, cicli di manutenzione e durata di servizio.
Le pratiche ingegneristiche dimostrano che tipi di valvole e condizioni di lavoro non corrispondenti possono facilmente causare perdite interne del fluido, arresti non pianificati della produzione e costi operativi a lungo termine in aumento. Pertanto, distinguere chiaramente vantaggi, svantaggi e scenari applicabili dei due tipi di valvole è un collegamento fondamentale nella progettazione industriale.

2. Differenze strutturali fondamentali: i componenti di tenuta determinano le prestazioni di base

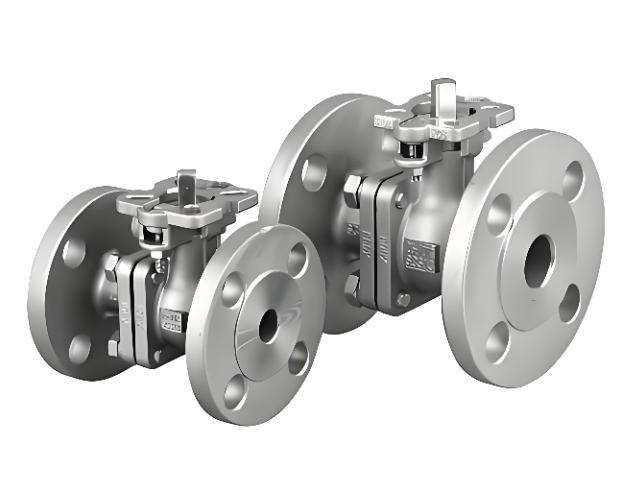

2.1Valvole a sfera: Trim sferico cavo con grande capacità di flusso e bassa resistenza al flusso

Le valvole a sfera adottano una sfera cava con un foro passante diritto come elemento di chiusura. La parete interna sferica liscia crea un flusso senza ostacoli con una perdita di pressione minima nella tubazione e la massima capacità di flusso.
Per ruotare la sfera è necessaria una coppia bassa, rendendo le valvole a sfera ideali per cicli on-off frequenti. La maggior parte dei modelli supporta la manutenzione in linea; le sedi e le guarnizioni delle valvole possono essere sostituite senza rimuovere l'intera valvola dalla tubazione, riducendo notevolmente i tempi di manutenzione delle tubazioni che trasportano fluidi puliti.
Svantaggi: Esistono cavità morte tra la sfera e il corpo della valvola. Durante il trasporto di petrolio greggio viscoso, fanghi minerali o fluidi con particelle solide, le impurità tendono ad accumularsi in queste cavità. I depositi graffiano le sedi morbide delle valvole e provocano perdite interne. Nei casi più gravi, la sfera potrebbe incepparsi, accorciando drasticamente i cicli di servizio.

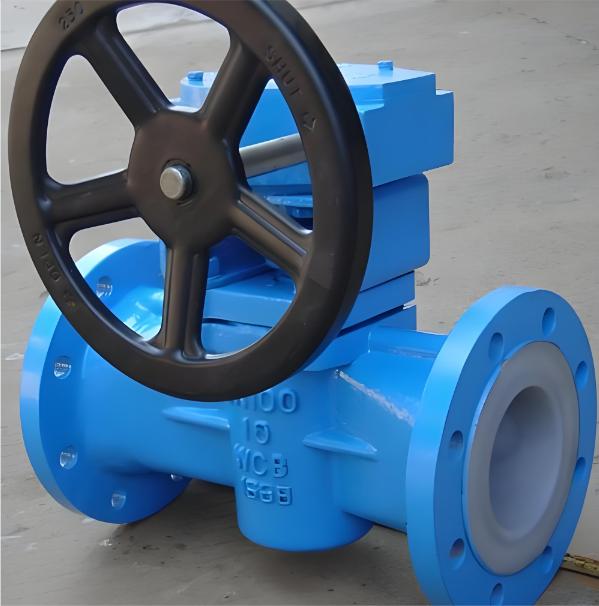

2.2Valvole a maschio: Tappo solido conico/cilindrico con struttura autopulente senza zone morte

Le valvole a maschio sono dotate di un otturatore solido conico o cilindrico con un passaggio di flusso, che elimina tutte le cavità morte all'interno del corpo valvola.
Ogni rotazione di apertura e chiusura dell'otturatore raschia e pulisce continuamente le superfici di tenuta, creando un meccanismo naturale autopulente che elimina morchie, cristalli e impurità granulari durante ogni commutazione.
Questa caratteristica unica consente alle valvole a maschio di gestire fluidi aggressivi non adatti alle valvole a sfera, inclusi sterili minerari, fluidi polimerici ad alta viscosità, olio combustibile pesante e fanghi altamente abrasivi. I dati dei test di settore mostrano che le valvole a maschio mantengono una chiusura ermetica stabile da 3 a 4 volte più a lungo rispetto alle valvole a sfera flottante standard durante il trasporto di fluidi carichi di particelle.
Svantaggi: l'attrito costante tra l'otturatore e il rivestimento di tenuta richiede l'iniezione regolare di lubrificanti speciali per evitare incollamenti o grippaggi, con conseguente carico di lavoro quotidiano di ispezione e manutenzione più pesante rispetto alle valvole a sfera a bassa manutenzione.

3. Divisione delle condizioni di lavoro applicabili: fluidi puliti e mezzi abrasivi aggressivi

3.1 Valvole a sfera: scelta generale economicamente vantaggiosa per fluidi puliti non abrasivi

Le valvole a sfera prodotte in serie presentano bassi costi iniziali e una semplice manutenzione giornaliera e rappresentano l'opzione universale preferita per sistemi di fluidi puliti e a basso rischio.
Le valvole a sfera hanno la priorità per le condotte municipali di approvvigionamento idrico, la trasmissione di gas naturale, il trasporto di liquidi puliti per uso alimentare e le condotte standard di prodotti chimici leggeri. Offrono il miglior rapporto costi-benefici complessivo in condizioni di lavoro prive di particelle solide e mezzi puliti a bassa viscosità, costituendo la soluzione generale standard per il settore.

3.2 Valvole a maschio: soluzione ad alte prestazioni per impieghi gravosi per fluidi corrosivi e abrasivi complessi

Le valvole a maschio sono progettate per condizioni di lavoro difficili con carichi elevati soggette a bloccaggi, cristallizzazione e abrasione.
Gli impianti di lavorazione dei minerali, le linee di scarico dei liquami di scarto, le condotte per il trasporto dell'asfalto e le fabbriche chimiche che trattano liquidi cristallizzanti adottano tutti valvole a maschio come standard per eliminare i guasti di blocco delle valvole alla fonte.

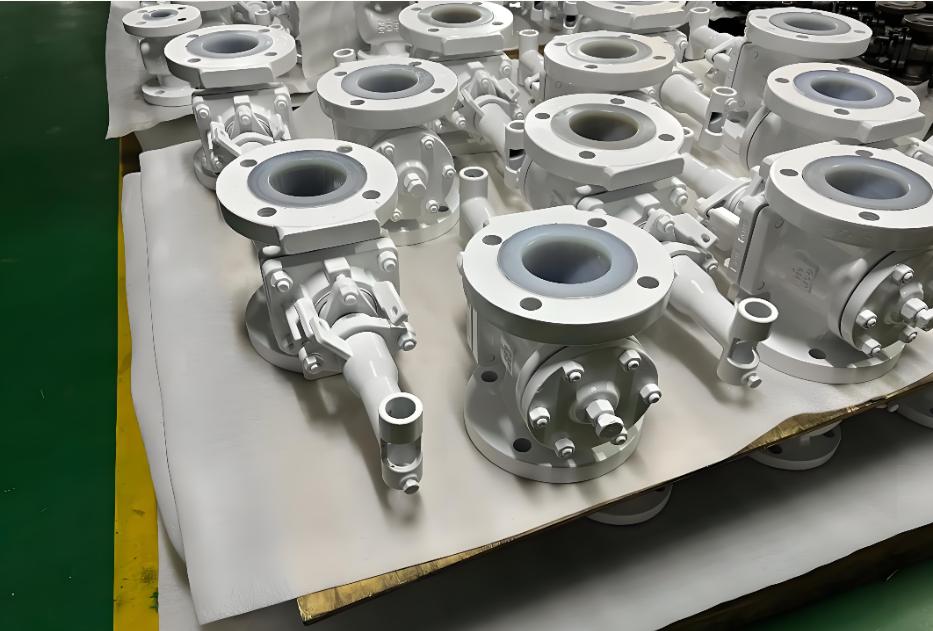

Caso degli oleodotti offshore che trasportano petrolio greggio misto a sabbia: dopo aver sostituito le valvole a sfera con valvole a maschio rivestite nel 2025, gli operatori hanno segnalato un calo del 70% nella frequenza di sostituzione delle valvole.

4. Linee guida fondamentali per la selezione tecnica: non giudicare semplicemente in base al prezzo di acquisto iniziale

I principali produttori di valvole hanno pubblicato linee guida aggiornate per la selezione del settore nel 2026, chiarendo che la selezione non deve basarsi esclusivamente sui costi di approvvigionamento iniziali:

Utilizzo di valvole a sfera a basso costo per liquami e fluidi carichi di particelle: le spese di riparazione ricorrenti e le perdite di produzione superano di gran lunga l’investimento aggiuntivo in valvole a maschio durevoli;
Installazione di valvole a maschio per condutture di acqua pulita e gas: verranno sostenuti costi di manodopera e materiali non necessari per la regolare manutenzione della lubrificazione.

5. Tendenze di sviluppo del mercato industriale

Poiché la lavorazione globale delle materie prime industriali diventa sempre più complessa e le richieste di funzionamento continuo delle apparecchiature aumentano, la segmentazione del mercato tra valvole a sfera e valvole a maschio continua ad ampliarsi:

Valvole a sfera: Mantenere la quota di mercato dominante nel controllo dei fluidi civili e industriali leggeri;
Valvole a maschio antiabrasione ad alte prestazioni: ricevi ordini crescenti dai settori minerario, dei nuovi materiali energetici e della petrolchimica pesante.

Una comprensione approfondita delle differenze fondamentali tra queste due valvole a quarto di giro aiuta i gestori degli impianti e i progettisti di processo a migliorare la stabilità del sistema di controllo dei fluidi, a ridurre i costi operativi dell'intero ciclo e a prolungare la durata complessiva delle apparecchiature di controllo dei fluidi.
