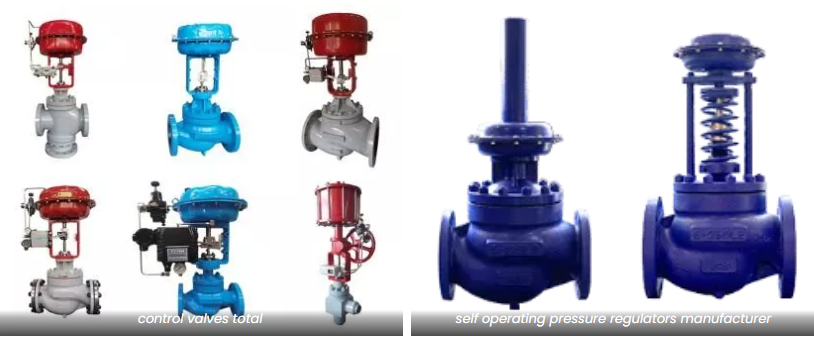

La differenza tra la valvola di controllo pneumatica e la valvola di controllo autoazionata

La valvola di regolazione autoazionata può non solo controllare la pressione a valle ma anche controllare la pressione a monte. La valvola di regolazione autoazionata è in realtà un sistema di regolazione proporzionale puro con errore residuo. La funzione principale della valvola di regolazione autoazionata è quella di soddisfare il valore di pressione a monte o impostato e non vi è un grande requisito per la portata. Ma per la valvola di regolazione, il controllo diretto è la portata. La più grande differenza tra questi due tipi di valvole è che la valvola di controllo necessita di energia esterna (come un alimentatore o una fonte di gas) come forza motrice e la posizione relativa dell'intercettore nella valvola viene modificata controllando il segnale dello strumento, in modo da modificare la portata. La valvola di regolazione autoazionata non necessita di energia estranea o segnale di uno strumento di controllo esterno. La regolazione della pressione può essere realizzata solo tramite il segnale di pressione o temperatura del fluido stesso.

Quindi possiamo distinguere una valvola di controllo pneumatica da una valvola di controllo autoazionata sotto tre aspetti.

UN. Precisione di regolazione:

La precisione di regolazione della valvola di regolazione autoazionata dipende fondamentalmente dalla precisione della molla e della membrana della valvola autoazionata. La precisione di regolazione finale non sarà migliore del 5% e la precisione di controllo generale è solo del 10%.

Valvola di controllo pneumatica, la precisione della regolazione finale dipende dalla precisione del trasmettitore e dalla precisione del regolatore e la precisione del regolatore è molto elevata, la sua influenza viene generalmente ignorata.

Pertanto, la precisione di regolazione della valvola autoazionata è molto inferiore a quella della valvola di controllo pneumatica. Quando la precisione di regolazione è elevata, non è consigliabile adottare la valvola di controllo autoazionata.

B. Condizioni di applicazione:

Il telecomando DCS della valvola di controllo può modificare rapidamente il segnale di ingresso, modificando così l'apertura della valvola, può anche modificare il valore impostato e registrare il valore del test.

Il valore di impostazione della valvola autoregolante non può essere regolato sostanzialmente e può essere azionato solo sul posto. Il grado di intelligenza è molto più debole. La valvola di regolazione automatica è più problematica per regolare il valore di impostazione, quindi viene utilizzata in situazioni in cui non è necessario modificare frequentemente l'impostazione, come l'alimentazione di olio di lubrificazione delle apparecchiature e così via. ILla valvola di regolazione automatica deve essere pressata dal mezzo di processo, quindi non è adatta se il mezzo presenta corrosione, particelle e così via.

C. Installazione e progettazione:

La valvola di regolazione automatica dispone di un controllo della pressione prima della valvola e di un controllo della pressione dopo la valvola. Il progetto dovrebbe prevedere l'installazione di punti di pressione in modo da lasciare una buona spaziatura. Durante l'installazione, l'attuatore della valvola di regolazione automatica sulla tubazione del vapore deve essere installato verso il basso e il punto di pressione deve essere collegato al condensatore dal fondo del tubo. Il condensatore deve essere più alto dell'attuatore e più basso del tubo del vapore per evitare danni da surriscaldamento del vapore al corpo della valvola. Inoltre, in altri gas o liquidi, l'attuatore è installato verso l'alto. Dal momento cheLa valvola di regolazione automatica viene spesso utilizzata nei tubi del gas, il punto di pressione deve essere aperto dalla parte superiore del tubo.
