Valvole di sicurezza: protezione del nucleo per apparecchiature a pressione

1. Definizione e funzione

• Logica di funzionamento: l'apertura automatica per scaricare il mezzo quando la pressione del sistema supera il valore preimpostato; si chiude automaticamente quando la pressione ritorna nell'intervallo di sicurezza.
• Funzione principale: limitare la pressione del sistema entro l'intervallo consentito, prevenire l'esplosione di recipienti a pressione e tubazioni, il raccordo di sicurezza chiave per le apparecchiature a pressione.
• Limitazione d'uso: Solo per protezione da sovrapressione, normalmente chiusa; non possono essere utilizzate come valvole di isolamento convenzionali.

2. Principio di funzionamento fondamentale

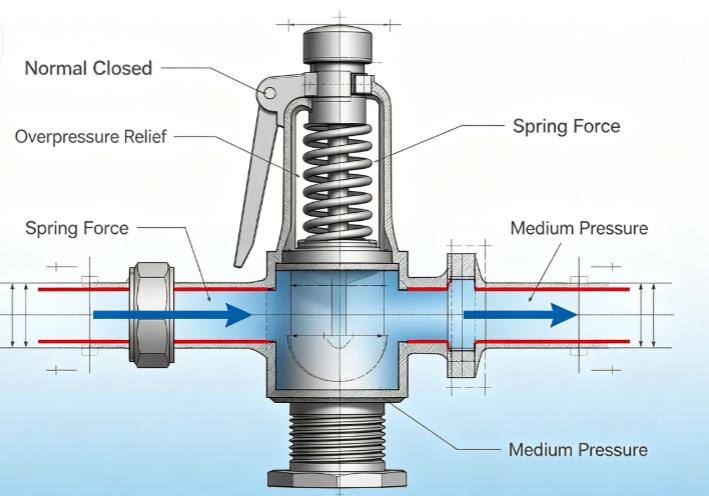

1. La media pressione del sistema genera una spinta verso l'alto sul disco della valvola; la molla/peso fornisce il precarico verso il basso per sigillare saldamente il disco.
2. Condizione normale: spinta media ＜ forza della molla → la valvola rimane sigillata.
3. Stato di sovrapressione: la spinta media supera il carico della molla → il disco si solleva per lo scarico medio.
4. La pressione scende fino alla pressione di riposizionamento → la molla spinge il disco indietro in posizione chiusa.

3. Componenti principali

• Sedile: base di tenuta fissa e canale a flusso medio
• Disco: Parte di tenuta di apertura/chiusura, forma una coppia di tenuta con sede
• Molla: Fornisce il precarico di tenuta, parte centrale delle valvole di sicurezza a molla
• Stelo: trasmette il carico della molla
• Vite di regolazione: calibra la pressione impostata
• Corpo e coperchio: guscio portante la pressione
• Leva di sollevamento: per prova di apertura manuale in loco
• Manicotto guida: Mantiene il disco in movimento verticalmente per evitare inceppamenti

4. Classificazione principale

2. Leva del pesovalvola di sicurezza
Caricato da pesi e leve; prestazione di pressione stabile, adatta per caldaie ad alta temperatura; di grandi dimensioni, deve essere montato verticalmente.

3. Valvola di sicurezza pilotata
Composto da valvola principale e valvola pilota; piccolo scarico, buona tenuta, adatto a condizioni di lavoro ad alta pressione e grande flusso.

5. Terminologia relativa alle prestazioni chiave

• Pressione impostata: pressione calibrata quando la valvola inizia ad aprirsi
• Pressione di scarico: pressione di ingresso alla capacità di scarico nominale
• Pressione di riposizionamento: pressione quando la valvola si chiude completamente dopo lo scarico della pressione
• Spurgo: differenza di pressione tra la pressione impostata e la pressione di riposizionamento
• Capacità di scarico nominale: portata media stabile in condizioni di lavoro standard
• Pressione di prova della tenuta della sede: pressione inferiore alla pressione impostata per l'ispezione delle perdite

6. Linee guida di selezione di base

1. Tipo medio: Basso sollevamento per liquidi; sollevamento completo per vapore e gas
2. Pericolo medio: struttura chiusa per mezzi tossici e infiammabili
3. Materiali: abbinare il corpo della valvola e il materiale di tenuta alla temperatura e alla pressione di progetto
4. Specifica: calcolare la capacità di scarico richiesta per confermare la dimensione della valvola
5. Installazione: verificare gli standard di spazio e connessione (flangia RF, filettatura NPT, ecc.)
6. Misure speciali: Isolare le molle dal calore elevato; proteggere le superfici di tenuta per il mezzo contenente particelle

7. Requisiti generali di installazione

1. Montare verticalmente verso l'alto come standard.
2. Accorciare le tubazioni di ingresso; nessuna valvola di isolamento in ingresso. Se esiste una valvola di bypass, bloccarla con un sigillo di piombo.
3. Supportare le tubazioni di scarico in modo indipendente per evitare il carico della tubazione sul corpo della valvola.
4. Impostare le tasche di drenaggio nei punti bassi del tubo di scarico per eliminare la contropressione della condensa.
