Condizioni di funzionamento, struttura e caratteristiche della valvola a saracinesca a coltello

autore: ATHENA GROUP

2026-06-02

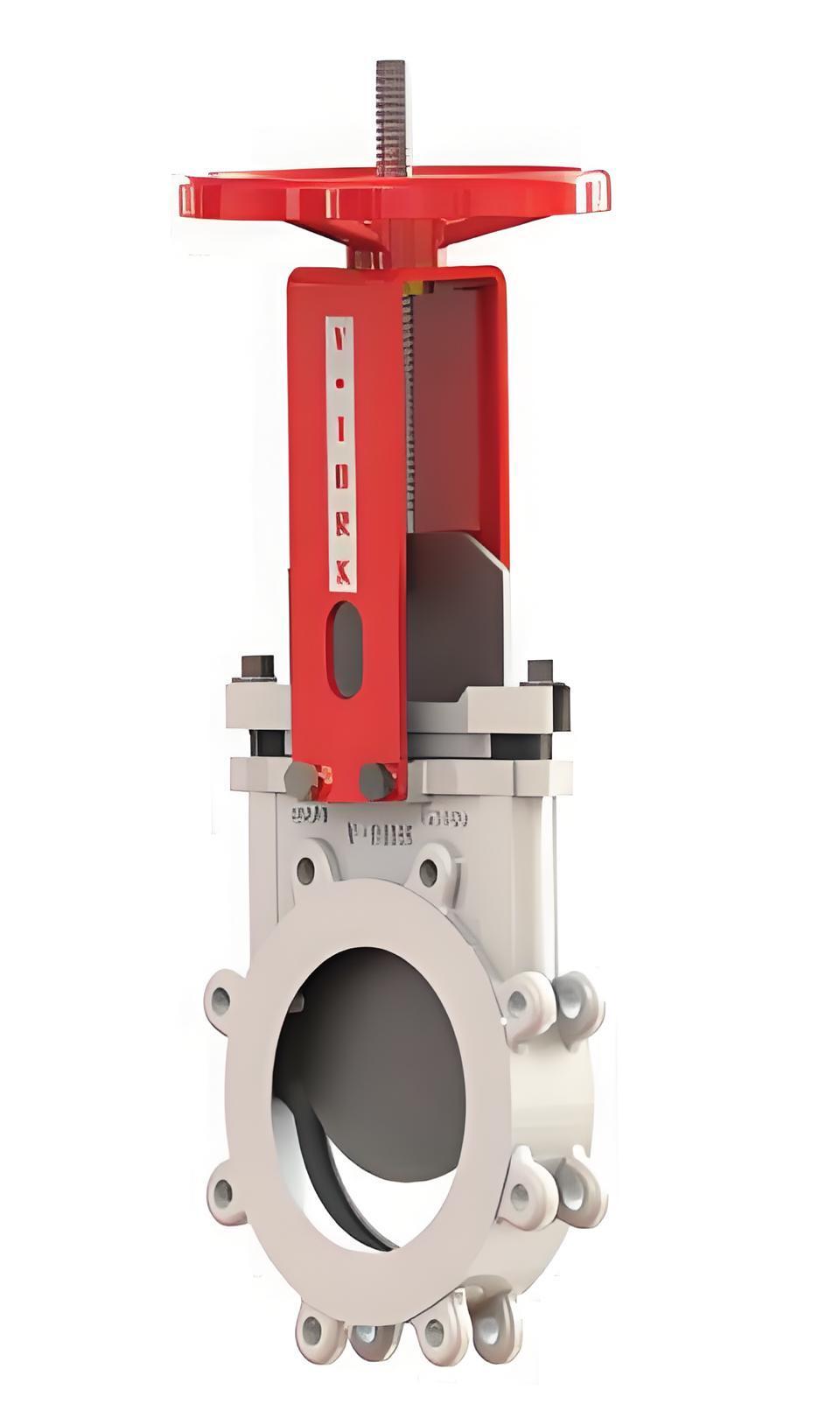

UNvalvola a ghigliottina, noto anche come liquamevalvola a saracinesca, è una valvola di intercettazione unidirezionale diritta. Caratterizzato da un corpo valvola ultrasottile, una saracinesca a forma di coltello e un canale di flusso diretto senza resistenza, è appositamente progettato per fluidi contenenti particelle, fibre, liquami e sostanze ad alta viscosità soggette a intasamento. È applicabile solo per operazioni di interruzione di apertura completa e chiusura completa ed è vietato per la regolazione del flusso ed è ampiamente utilizzato nei settori del trattamento delle acque reflue, minerario, chimico, cartario e metallurgico.

1. Condizioni di lavoro applicabili

È adatto per condotte a bassa pressione, temperatura normale e grande portata con fluidi complessi. La pressione nominale standard è PN10/PN16, con versioni personalizzate disponibili fino a PN25/PN40 e gli intervalli di temperatura applicabili da -20℃ a 420℃. Diverse configurazioni di materiali consentono l'adattamento a condizioni di lavoro resistenti all'usura, anticorrosione e a temperature medie.

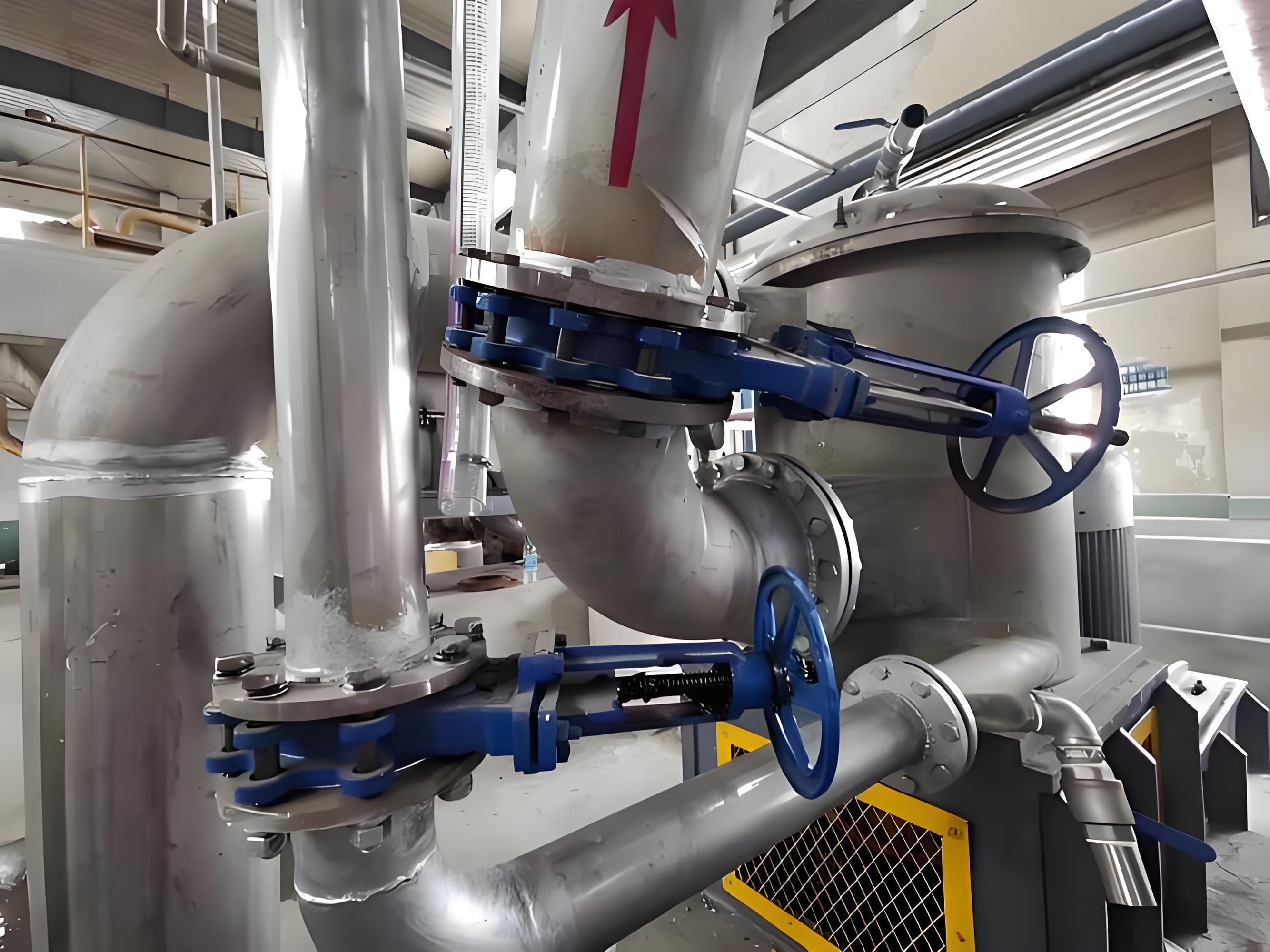

Scenari applicabili:Servizio di interruzione per mezzi misti solido-liquido e contenenti impurità, compreso lo scarico dei fanghi nel trattamento delle acque reflue, il trasporto di liquami e sterili di miniera, condotte di liquami per la fabbricazione della carta, liquami chimici viscosi e corrosivi e fornitura idrica municipale e liquami di drenaggio.

Scenari non applicabili:Non adatto per condizioni di lavoro ad alta pressione, temperatura ultraelevata e alto vuoto, nonché per fluidi infiammabili, esplosivi e tossici e scenari che richiedono una perfetta assenza di perdite. È vietato il funzionamento semiaperto per evitare danni da erosione del cancello e guasti alla tenuta.

2. Struttura centrale

La valvola presenta una struttura compatta senza angoli morti di accumulo di materiale. Si tratta principalmente di un'installazione di tipo wafer (di tipo flangia per i singoli modelli) con facile smontaggio e manutenzione. È costituito da sette componenti principali:

Corpo:Adotta una struttura diritta piatta ultrasottile senza cavità interna o deposito di materiale. I materiali disponibili includono ghisa, acciaio al carbonio, acciaio inossidabile, rivestimento in fluoro e rivestimento in gomma per adattarsi a diverse condizioni di lavoro, caratterizzate da dimensioni ridotte e occupazione di spazio ridotta.
Cancello a forma di coltello:Realizzato in lamiera sottile temprata ad alta resistenza. Il bordo inferiore del coltello può tagliare fibre, fiocchi e impurità granulari per evitare inceppamenti e garantire una chiusura ermetica della valvola.
Guarnizione del sedile:Diviso in tenuta morbida e tenuta dura. Le guarnizioni morbide adottano gomma e PTFE con eccellente tenuta per liquami e liquami a temperatura normale. Le guarnizioni dure adottano superfici in lega dura e materiali ceramici con elevata resistenza all'usura e alla temperatura per mezzi granulari fortemente abrasivi. La sede della valvola è sostituibile singolarmente.
Gambo:Struttura integrata in acciaio inossidabile con eccezionale resistenza alla ruggine, resistenza alla corrosione ed elevata resistenza. Fornisce una trasmissione precisa ed è compatibile con tutti i tipi di dispositivi di guida.
Sigillo di imballaggio:La guarnizione composita multistrato di PTFE e grafite previene le perdite di fluido lungo lo stelo della valvola. È dotato di resistenza alla temperatura, resistenza all'usura e comoda sostituzione online.
Staffa e gruppo trasmissione:La struttura di supporto stabile impedisce la deformazione strutturale durante il funzionamento. Supporta modalità di guida manuale, elettrica, pneumatica, idraulica e di altro tipo, adattandosi al funzionamento manuale e ai sistemi di controllo automatico.

3. Caratteristiche principali del prodotto

1. Eccellenti prestazioni anti-intasamento:L'esclusivo bordo del coltello taglia efficacemente varie impurità, risolvendo i problemi comuni delle tubazioni come l'inceppamento delle valvole e la chiusura incompleta nei sistemi di liquame e fognature.
2. Resistenza al flusso ultrabassa:Il canale di flusso diritto e privo di angoli morti è completamente privo di ostruzioni quando è completamente aperto, senza lasciare fluidi residui e riducendo al minimo la perdita di pressione, ideale per condizioni di lavoro con flussi elevati.
3. Installazione leggera e facile:Il design ultrasottile e leggero riduce il volume a un terzo delle valvole a saracinesca convenzionali. L'installazione di tipo wafer si adatta bene agli spazi ristretti delle tubazioni.
4. Ampia adattabilità:La sostituzione dei materiali del corpo valvola e dei tipi di guarnizioni consente l'adattamento a condizioni di lavoro anticorrosione, resistenti all'usura, alle alte temperature e ad altre condizioni di lavoro.
5. Bassi costi di funzionamento e manutenzione:Struttura complessiva semplice con poche parti soggette ad usura che possono essere sostituite singolarmente senza smontaggio della valvola, garantendo un basso tasso di guasto e una lunga durata.
6. Apertura e chiusura rapida:La bassa resistenza durante il movimento del cancello consente una risposta rapida dei modelli automatizzati, soddisfacendo i requisiti di interruzione di emergenza della tubazione.
7. Limitazioni sulle condizioni di lavoro:Non applicabile per la limitazione del flusso e la regolazione della pressione. Le guarnizioni morbide non possono sopportare pressioni elevate/basse e temperature ultra elevate e la valvola non è adatta per fluidi tossici e scenari che richiedono prestazioni di tenuta elevatissime.
