Cos'è una valvola a maschio incamiciata?

autore: ATHENA GROUP

2026-05-20

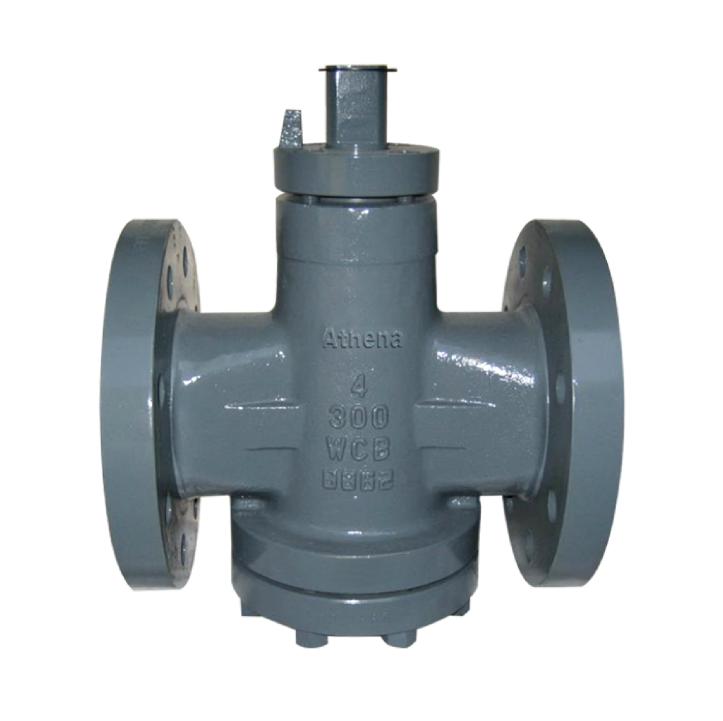

UNvalvola a maschio incamiciataè una valvola specializzata dotata di una struttura di camicia aggiuntiva per l'isolamento termico o la ritenzione del freddo sulla base di una valvola a maschio convenzionale. Combina le comode prestazioni di apertura e chiusura delle valvole a maschio con i vantaggi del controllo della temperatura della struttura della camicia ed è ampiamente utilizzato nell'industria petrolifera, chimica, delle costruzioni stradali, farmaceutica e di altro tipo. È un dispositivo di controllo del fluido indispensabile in sistemi di trasporto di fluidi speciali.

A.Componenti strutturali principali

Basato su una valvola a maschio convenzionale, ilspina rivestitala valvola viene aggiunta con un gruppo isolante del rivestimento. Il design complessivo è incentrato sul controllo preciso della temperatura, sulla tenuta affidabile e sul funzionamento conveniente. È composta principalmente dai seguenti componenti chiave, che lavorano insieme per garantire un funzionamento stabile della valvola:

Corpo e camicia della valvola: il corpo della valvola è il supporto principale del flusso medio, con un interno cavo che forma un passaggio del flusso e una camicia metallica saldata all'esterno (tra la camicia e il corpo della valvola si forma una cavità chiusa). La camicia è dotata di porte di ingresso e uscita per l'introduzione di mezzi di controllo della temperatura come vapore, olio diatermico e acqua di raffreddamento per isolare o raffreddare il mezzo all'interno del corpo valvola. Il corpo della valvola è solitamente realizzato in acciaio al carbonio, acciaio inossidabile (304/316) o acciaio legato, mentre la camicia è prevalentemente realizzata in acciaio al carbonio o acciaio inossidabile per garantire prestazioni di tenuta e conduttività termica.
Tappo (parte di apertura/chiusura): il componente di controllo principale, con superficie lavorata di precisione e fori passanti corrispondenti al passaggio del flusso, realizza l'accensione e la regolazione del flusso del mezzo mediante rotazione.
Componenti di tenuta: le parti principali per garantire le prestazioni di tenuta della valvola, inclusi anelli di tenuta, boccole, guarnizioni, ecc. Le porte di ingresso e uscita del corpo valvola spesso adottano una struttura ad anello di tenuta a doppia scanalatura, che può fissare la boccola in PTFE per evitare spostamenti e adattarsi alla leggera deformazione della boccola causata dalle variazioni di temperatura. Si forma un effetto raschiante tra il tappo e la boccola per prolungare la durata della superficie di tenuta. Il PTFE viene utilizzato principalmente per la baderna, che viene compressa da un premistoppa per evitare perdite di fluido dallo spazio tra l'otturatore e il corpo della valvola. Alcune condizioni di lavoro ad alta temperatura utilizzano guarnizioni metalliche per migliorare la resistenza alla temperatura.
Meccanismo di attuazione: Utilizzato per azionare la rotazione dell'otturatore, suddiviso in manuale (maniglia, volantino) e automatico (elettrico, pneumatico, vite senza fine). L'azionamento manuale ha una struttura semplice ed è adatto per valvole di piccole dimensioni o scenari con bassa frequenza di funzionamento. L'azionamento automatico (come le valvole a maschio con camicia pneumatica) può realizzare il controllo remoto e la regolazione automatica, adatti per valvole di grandi dimensioni o sistemi industriali a funzionamento continuo. Alcuni modelli di tipo a sollevamento sono inoltre dotati di volantino di sollevamento per realizzare il collegamento di sollevamento e rotazione dell'otturatore, riducendo l'attrito sulla superficie di tenuta.
Altri componenti ausiliari: comprese flange, guarnizioni di tenuta, dispositivi di limitazione, ecc. per porte della camicia. Il dispositivo di finecorsa impedisce l'eccessiva rotazione dell'otturatore e protegge la superficie di tenuta; le guarnizioni di tenuta sulle porte della camicia assicurano l'assenza di perdite dei mezzi di controllo della temperatura. Alcuni modelli sono inoltre dotati di un foro di scarico sulla camicia per la pulizia regolare delle impurità nella cavità per evitare ostruzioni.

B. Principio di controllo della temperatura

Questa è la differenza fondamentale tra una valvola a maschio incamiciata e una valvola a maschio normale. Il fluido di controllo della temperatura circolante nella cavità della camicia mantiene una temperatura stabile del fluido all'interno del corpo valvola, impedendogli di solidificarsi, cristallizzarsi o cambiamenti anomali di viscosità dovuti alle fluttuazioni di temperatura. Si divide in due condizioni di lavoro:
1. Condizione di isolamento termico:Quando si trasportano mezzi facilmente solidificabili o con elevata viscosità a temperatura ambiente, vapore, olio termico o altri gas surriscaldati vengono introdotti nella cavità attraverso le porte della camicia. Il fluido di controllo della temperatura circola nella camicia e trasferisce il calore al corpo della valvola e al fluido all'interno, mantenendo la temperatura del fluido al di sopra del punto di solidificazione per garantire la fluidità e prevenire il blocco del passaggio del flusso.
2. Condizioni di isolamento dal freddo:Quando si trasportano mezzi volatili, facilmente gassificabili o soggetti a deterioramento ad alte temperature, nella cavità della camicia vengono introdotti mezzi a bassa temperatura come acqua di raffreddamento o aria fredda. Lo scambio di calore riduce la temperatura del corpo della valvola, mantenendo così lo stato di bassa temperatura del fluido all'interno della valvola, prevenendone la volatilizzazione, la gassificazione o il deterioramento e garantendo la sicurezza del trasporto.
Il design della camicia integrata garantisce una distribuzione della temperatura più uniforme, riducendo efficacemente la perdita di calore o freddo del fluido nella tubazione ed evitando cambiamenti di stato del fluido causati da punti freddi o caldi locali, garantendo un funzionamento stabile a lungo termine della valvola.

Caratteristiche C.Core

Controllo preciso della temperatura, adatto a fluidi speciali:Attraverso la circolazione di mezzi incamiciati, può controllare accuratamente la temperatura del mezzo all'interno della valvola, risolvendo efficacemente i problemi di trasporto di mezzi ad alta viscosità, facilmente solidificabili e facilmente cristallizzabili, evitando che la solidificazione del mezzo blocchi il passaggio del flusso o la cristallizzazione danneggi la valvola. È particolarmente adatto per il trasporto di mezzi come asfalto, olio pesante, zolfo, che è il vantaggio principale che le normali valvole a maschio non possono ottenere.
Eccellenti prestazioni di tenuta:Adozione di una struttura multi-tenuta di anelli di tenuta a doppia scanalatura, boccole in PTFE e guarnizioni di tenuta. Quando l'otturatore ruota, la pressione specifica di tenuta tra le coppie di tenuta cambia gradualmente, generando una pressione specifica di tenuta sufficiente nella posizione completamente aperta o completamente chiusa per ottenere perdite pari a zero. È adatto per scenari medi difficili come fluidi tossici, volatili e altamente pericolosi e l'effetto di pulizia della superficie di tenuta può prolungarne la durata.
Comoda apertura/chiusura, bassa resistenza al flusso:L'otturatore può completare l'apertura/chiusura ruotando di 90°, con azionamento leggero e veloce, e può essere utilizzato per l'interruzione di emergenza. Quando la valvola è completamente aperta, il passaggio è quasi libero, il fluido scorre uniformemente con una bassa perdita di pressione, adatto per il trasporto rapido di fluidi ad alta viscosità e la resistenza al fluido è molto inferiore a quella delle valvole a globo e delle valvole a saracinesca.
Struttura ragionevole, bassa usura:Alcuni modelli adottano un tappo bilanciato integrato, che mantiene la pressione costante sopra e sotto il tappo con una pressione specifica di tenuta uniforme, evitando l'impatto della pressione media e delle variazioni di temperatura sulla tenuta. La struttura del tipo a sollevamento consente all'otturatore di sganciarsi dalla superficie di tenuta prima della rotazione, realizzando una rotazione senza attrito, riducendo notevolmente l'usura della superficie di tenuta e prolungando la durata della valvola.
Ampia gamma di applicazioni, forte personalizzazione:È possibile selezionare diversi materiali del corpo valvola e della camicia (acciaio al carbonio, acciaio inossidabile, ecc.), forme di tenuta (tenuta morbida, tenuta dura) e modalità di guida in base ai requisiti delle condizioni di lavoro. L'intervallo di controllo della temperatura copre da -40°C a 350°C e la pressione nominale può raggiungere 6,4 MPa. Nel frattempo, la struttura della giacca può essere personalizzata in base alle caratteristiche medie per soddisfare le diverse esigenze di isolamento e raffreddamento.
Manutenzione facile:La struttura complessiva è compatta e i componenti principali (tappo, boccola, anello di tenuta) possono essere rapidamente smontati e sostituiti senza smontare completamente la valvola. La camicia è dotata di un'apertura di scarico per la pulizia regolare delle impurità della cavità per evitare ostruzioni e ridurre i costi di manutenzione.
