In che modo la valvola a soffietto ottiene la tenuta?

In molti settori industriali, garantire le prestazioni di tenuta delle valvole durante il funzionamento è fondamentale. Una buona tenuta impedisce perdite di materiale e ingresso di contaminanti esterni, garantendo l'affidabilità e il funzionamento efficiente e duraturo delle valvole.
Sigillatura a soffiettoè un metodo di sigillatura comunemente usato. I componenti di apertura e chiusura delle valvole solitamente adottano una tenuta a soffietto per garantire perdite pari a zero quando la valvola è chiusa. Un soffietto è formato dalla laminazione di più strati di sottili lamiere metalliche in una struttura ondulata. Sotto pressione, il soffietto raggiunge una tenuta adattiva attraverso la deformazione elastica per mantenere eccellenti prestazioni di tenuta.

A causa della sua struttura speciale, il soffietto può deformarsi sotto la pressione esterna per ottenere la tenuta.
• Quando la pressione del mezzo interno aumenta, il soffietto si espande radialmente e si allunga assialmente, resistendo efficacemente alle perdite del mezzo interno.
• Allo stesso modo, quando la pressione interna diminuisce, il soffietto ritorna alla sua forma originale, mantenendo così lo stato di tenuta.
Il principio di base della tenuta a soffietto è quello di sfruttare appieno la capacità di deformazione elastica del soffietto per adattarsi ai cambiamenti della pressione media, in modo da ottenere un effetto di tenuta affidabile.

La progettazione della tenuta a soffietto richiede la considerazione dei seguenti fattori:
Ⅰ. Capacità di deformazione elastica: la selezione del materiale e la struttura di progettazione del soffietto dovrebbero avere un'elasticità sufficiente per adattarsi ai cambiamenti della pressione media.
Ⅱ. Prestazioni di tenuta: il design del soffietto deve prevenire efficacemente le perdite del fluido e garantire l'effetto di tenuta richiesto.
Ⅲ. Resistenza alla pressione: il design del soffietto deve soddisfare i requisiti di pressione di esercizio dell'apparecchiatura per garantire che le prestazioni di tenuta non vengano perse a causa di una pressione eccessiva.
Ⅳ. Resistenza alla corrosione: selezionare materiali resistenti alla corrosione in base alle caratteristiche del mezzo per garantire che il soffietto possa essere utilizzato a lungo in mezzi corrosivi.
Ⅴ. Intervallo di temperatura operativa: selezionare i materiali del soffietto appropriati in base ai requisiti di temperatura dell'ambiente di lavoro per garantire che le prestazioni di tenuta siano mantenute in ambienti ad alta o bassa temperatura.
Ⅵ. Sicurezza: l'affidabilità della tenuta è il fulcro della progettazione della tenuta a soffietto, garantendo la sicurezza del personale e delle attrezzature.

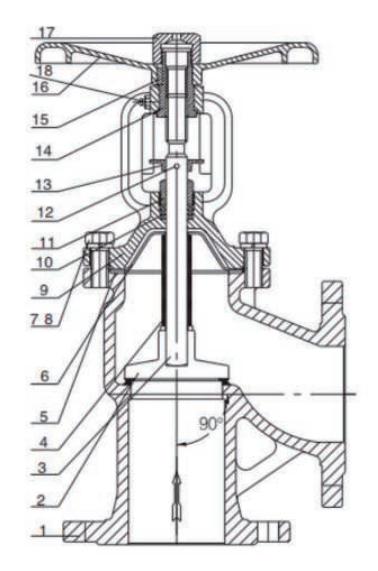

a: Il corpo valvola adotta la tecnologia di fusione a cera persa. Tecnologia avanzata per garantire che il corpo valvola non abbia fori per la sabbia, superficie più liscia e qualità più affidabile.
b: La superficie di tenuta conica rimuoverà automaticamente le impurità.
c: Perno flessibile, facile da sostituire il disco in caso di rottura.
d: Il soffietto è la parte fondamentale delle valvole con tenuta a soffietto, saldata sia al coperchio della valvola che allo stelo della valvola, con saldatura a rullo automatica. Il soffietto metallico può mantenere la parte dello stelo al 100% senza perdite.
e: Il soffietto in acciaio inossidabile a tre strati può essere utilizzato 5000 volte.
F: L'estremità superiore del soffietto è saldata alla piastra della tazza e l'estremità inferiore è saldata allo stelo della valvola per garantire che il fluido non fuoriesca dallo stelo della valvola.
g: Il pezzo di guida limita l'apertura e la chiusura della valvola, per proteggere meglio la valvola.
h: La baderna in grafite era la seconda tenuta per le valvole.
i: Volantino ergonomico. Fornisce una maggiore durata e un funzionamento più semplice.

La sigillatura a soffietto è un metodo di sigillatura affidabile ed economico. Sfruttando la capacità di deformazione elastica del soffietto, si ottiene una tenuta adattiva a diverse pressioni. Nel campo industriale, padroneggiare e applicare il principio di tenuta a soffietto può migliorare l'affidabilità e la sicurezza delle valvole, ridurre i costi operativi e di manutenzione e promuovere lo sviluppo sostenibile del settore.
