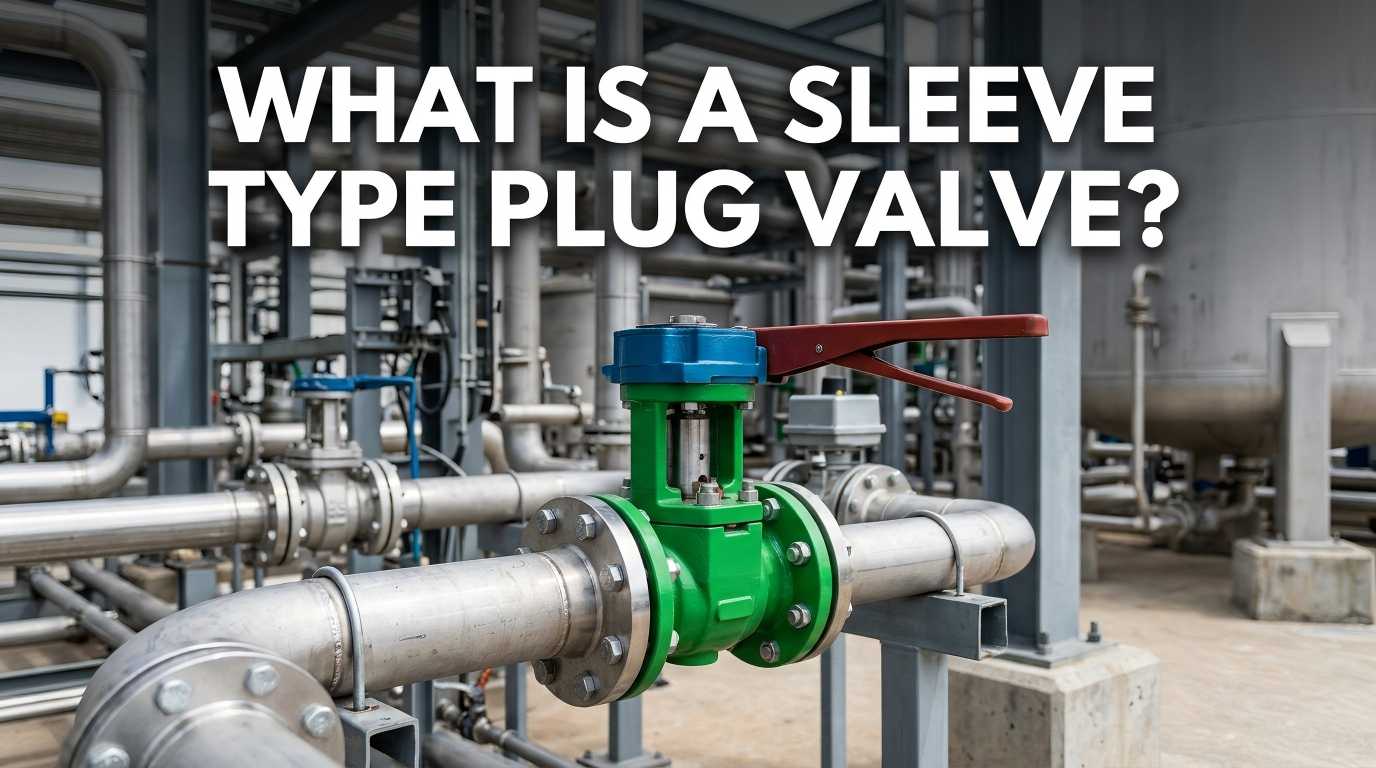

Cos'è una valvola a maschio a manicotto?

UNtappo a manicottovalvolaè una valvola rotativa di controllo del fluido che integra una struttura a manicotto con le funzioni principali di una valvola a maschio tradizionale. Grazie al suo design strutturale unico, raggiunge innovazioni in termini di prestazioni di tenuta, resistenza all'erosione e precisione del controllo del flusso. È ampiamente utilizzato nei settori petrolifero, chimico, petrolchimico, energetico, municipale e in altri settori industriali e funge da apparecchiatura chiave per l'intercettazione e la regolazione dei fluidi in condizioni di lavoro complesse.

Il design di una valvola a maschio a manicotto è incentrato su una tenuta affidabile, una distribuzione uniforme delle sollecitazioni e una facile manutenzione. I suoi componenti chiave lavorano insieme per garantire un funzionamento stabile:
• Corpo: il componente portante di base con un passaggio di flusso interno cavo. Solitamente realizzati in acciaio fuso (WCB), acciaio a bassa temperatura (LCB), acciaio inossidabile (304/316) o materiali speciali come acciaio inossidabile duplex e acciaio super duplex per una maggiore resistenza alla corrosione e alla pressione. Il corpo è imbullonato alle tubazioni e funge da canale di flusso e base di montaggio.
• Tappo: Elemento di apertura e chiusura del nucleo, generalmente cilindrico o conico, accoppiato coassialmente al manicotto. La sua superficie lavorata con precisione presenta fori o fessure corrispondenti al passaggio del flusso. La rotazione del tappo allinea o disallinea i fori per controllare il flusso; alcuni tappi sono dotati di intagli a V per il taglio, adatti per fluidi viscosi o leggermente contaminati.
• Manicotto: componente critico di protezione e guida fissato nel passaggio del flusso del corpo, che si adatta perfettamente alla circonferenza esterna del tappo. Guida e sostiene l'otturatore, protegge le superfici di tenuta e distribuisce la pressione del fluido per ridurre l'erosione. Il manicotto presenta fori trapezoidali o rettangolari per il controllo del flusso. Alcuni design includono un labbro metallico a 360° per proteggere le ghiere e garantire l'autopulizia in condizioni soggette a incrostazioni.
• Gruppo di tenuta: comprende ghiere, guarnizioni, sedi, ecc. Le guarnizioni delle ghiere si deformano sotto il serraggio del dado per fornire una tripla tenuta (anteriore, posteriore, cono esterno) per ambienti ad alta pressione e vibrazioni. La baderna è tipicamente in PTFE, compressa da un premistoppa per evitare perdite lungo l'otturatore. Le sedi sono disponibili in versione morbida o metallo-dura per diverse temperature e pressioni.
• Attuatore: aziona la rotazione dell'otturatore, sia manualmente (leva, volantino) che automatica (elettrico, pneumatico, ingranaggio a vite senza fine). Il manuale è semplice per valvole di piccole dimensioni o funzionamento a bassa frequenza; automatico consente il controllo remoto e l'automazione di grandi impianti. Alcuni attuatori utilizzano ingranaggi conici o giunti per una coppia regolare e uniforme.

valvole a maschio a manicottolavorare secondo il principio della tenuta rotativa e della regolazione del flusso. L'attuatore ruota l'otturatore attorno al proprio asse e il flusso viene controllato allineando le porte dell'otturatore e del manicotto:
1. Posizione aperta: ruotare la spina di 90° per allineare completamente i fori. Il fluido scorre agevolmente attraverso il corpo, il manicotto e la spina con bassa resistenza e senza spazi morti.
2. Posizione chiusa: ruotare la spina di 90° all'indietro per disallineare completamente i fori. La faccia di tenuta dell'otturatore è a stretto contatto con il manicotto, formando una doppia tenuta con la baderna per bloccare completamente il flusso.
3. Posizione di regolazione: ruotare il tappo su qualsiasi angolo intermedio per regolare l'area del flusso sovrapposto, consentendo un controllo preciso del flusso. Diverse forme di porte (ad apertura rapida, a basso flusso, proporzionali) soddisfano diverse esigenze di regolazione.
Il manicotto distribuisce uniformemente la pressione del fluido, riduce le forze sbilanciate, stabilizza il funzionamento, isola il corpo dal contatto diretto del fluido, riduce al minimo la corrosione e l'erosione e prolunga la durata di servizio.

• Tenuta eccellente: la doppia tenuta (adattamento di precisione del manicotto dell'otturatore + baderna) e la tenuta opzionale della tripla ghiera prevengono le perdite anche in caso di fluidi ad alta pressione, tossici o volatili. La tenuta può essere ripristinata regolando la baderna o sostituendo manicotti/tappi a basso costo.
• Forte resistenza all'erosione e all'usura: il manicotto sopporta l'impatto diretto del fluido, proteggendo l'otturatore e il corpo. I manicotti in lega resistente all'usura gestiscono particelle e viscosità elevata senza attaccarsi o rompersi. I design dei labbri autopulenti si adattano alle condizioni di ridimensionamento.
• Regolazione precisa del flusso: regolazione continua del flusso tramite rotazione dell'otturatore; vari profili delle porte supportano l'apertura rapida, il flusso basso e il controllo proporzionale per processi precisi come l'alimentazione di prodotti chimici e la regolazione della pressione del gas.
• Funzionamento semplice con coppia ridotta: il montaggio ad alta precisione del manicotto dell'otturatore riduce l'attrito; La rotazione di 90° consente l'accensione/spegnimento rapido per l'arresto di emergenza. I modelli automatizzati supportano il controllo remoto e intelligente.
• Struttura semplice e facile manutenzione: il design compatto consente la rapida sostituzione di tappi e manicotti senza smontaggio completo. L'assenza di cavità interne evita l'accumulo di fluidi, ideale per fluidi viscosi.
• Ampia applicabilità: materiale flessibile, guarnizioni e opzioni di connessione (flangia, ghiera, filettatura) coprono pressioni e temperature da basse ad elevate. Il flusso bidirezionale semplifica l'installazione.

• Costi più elevati: l'elevata precisione di lavorazione e i materiali speciali aumentano i costi rispetto alle valvole a maschio convenzionali, alle valvole a saracinesca, ecc.
• Dimensioni relativamente grandi: ingombro maggiore rispetto alle piccole valvole a globo o alle valvole a sfera, limitando l'uso in spazi compatti.
• Limitazioni dei fluidi: modelli standard non adatti a fluidi altamente corrosivi o ad alta temperatura/alta pressione estrema senza personalizzazione; non per particelle solide di grandi dimensioni che potrebbero causare inceppamenti.
• Requisiti di manutenzione: è necessaria l'ispezione regolare di guarnizioni, manicotti e tappi. Una manutenzione ritardata può ridurre la tenuta e aumentare il rischio di perdite.

In sintesi, la struttura unica della valvola a maschio a manicotto risolve i problemi di facile usura e scarsa resistenza all'erosione delle tradizionali valvole a maschio, garantendo al contempo facilità di funzionamento e affidabilità. Svolge un ruolo insostituibile nelle applicazioni industriali più impegnative. Con i continui miglioramenti tecnici, il suo ambito di applicazione continuerà ad espandersi, rendendolo un dispositivo fondamentale nei sistemi di controllo dei fluidi.
