La valvola a sfera è migliore della valvola di ritegno?

Le valvole sono componenti critici nei sistemi di gestione dei fluidi, regolano il flusso, la pressione e la direzione per garantire efficienza operativa e sicurezza. Tra i tipi di valvole più utilizzati ci sono le valvole di ritegno e le valvole a sfera, ciascuna progettata con meccanismi, scopi e caratteristiche prestazionali distinti. Sebbene entrambe svolgano ruoli essenziali in settori che vanno dal petrolio e gas al trattamento dell'acqua, comprendere le loro differenze è fondamentale per selezionare la valvola giusta per applicazioni specifiche. Questo articolo esplora le principali distinzioni travalvole di ritegnoEvalvole a sfera, inclusi design, funzionalità, applicazioni e fattori chiave di prestazione.

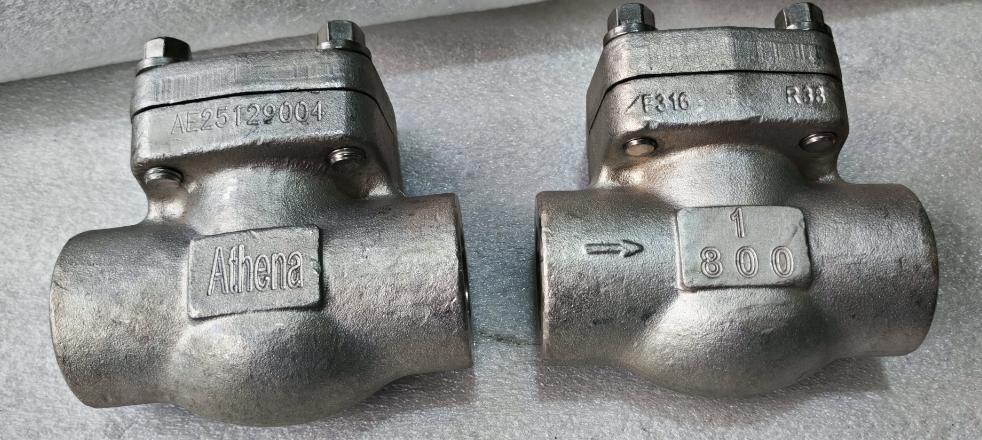

Una valvola di ritegno (nota anche come valvola di non ritorno) è un dispositivo di controllo del flusso passivo progettato per consentire al fluido di fluire in una sola direzione, impedendo il riflusso. Il suo funzionamento si basa interamente sulla differenza di pressione del fluido stesso: non è richiesta alcuna attuazione esterna (ad esempio, maniglie, motori). Quando la pressione del flusso in avanti supera la pressione opposta (ad esempio, contropressione o forza della molla), il meccanismo interno della valvola (ad esempio, un disco, una sfera o una saracinesca oscillante) si apre per consentire il flusso. Quando il flusso si inverte o si interrompe, il meccanismo si chiude automaticamente, sigillando la tubazione per impedire il riflusso che potrebbe danneggiare le apparecchiature, contaminare i fluidi o interrompere il funzionamento del sistema.
I modelli comuni di valvole di ritegno includono:
•Valvole di ritegno a battente: utilizzano un disco incernierato che si apre con il flusso in avanti e si chiude per gravità o contropressione.
•Valvola di ritegno a piastra singola: una valvola di ritegno a battente con un unico disco integrale incernierato al corpo valvola, sigillata dalla gravità del disco e dalla contropressione, opzionale con peso/molla per una chiusura rapida.
•Valvola di ritegno a doppia piastra: una valvola di ritegno a battente compatta di tipo wafer con due dischi divisi incernierati su un albero centrale, dotata di una molla per una chiusura rapida, sigillata dalla forza della molla e dalla contropressione, senza peso esterno.
•Valvole di ritegno a sfera: presentano una sfera sferica che si appoggia contro un orifizio per bloccare il flusso inverso.
•Valvole di ritegno caricate a molla: incorporano una molla per facilitare la chiusura, garantendo una rapida tenuta anche a basse pressioni.

Una valvola a sfera è un dispositivo di controllo attivo del flusso che utilizza una sfera cava e perforata (la "sfera") per regolare il flusso. La sfera è collegata a uno stelo, che viene azionato manualmente (tramite una maniglia), pneumaticamente, idraulicamente o elettricamente. Quando si gira lo stelo, la sfera ruota: allineando il foro della sfera con la tubazione si consente il flusso completo, mentre ruotando la sfera di 90 gradi si blocca completamente il flusso. Alcuni modelli di valvole a sfera (ad esempio, sfere con porta a V) possono essere utilizzati anche per la strozzatura, ovvero per controllare la portata aprendo parzialmente la valvola.
Le principali variazioni della valvola a sfera includono:
•Valvole a sfera a passaggio totale: il foro della sfera corrisponde al diametro della tubazione, riducendo al minimo la restrizione del flusso.
•Valvole a sfera a passaggio ridotto: il foro della sfera è più piccolo del diametro della tubazione, offrendo risparmi sui costi ma maggiore caduta di pressione.
•Valvole a sfera montate su perno: utilizzate per applicazioni ad alta pressione e di grande diametro, con la sfera supportata da perni per ridurre l'attrito.

Le valvole di ritegno sono indispensabili negli impianti in cui il riflusso potrebbe causare danni, contaminazione o inefficienza. Gli usi comuni includono:
•Impianti idraulici e idrici:Impedire l'inversione dell'acqua nei tubi (ad esempio, negli scaldacqua, nelle pompe di accumulo o nei sistemi di irrigazione).
•Sistemi HVAC:Arresto del riflusso del refrigerante nei condizionatori d'aria e nelle pompe di calore.
•Oleodotti e gasdotti:Prevenzione del riflusso di idrocarburi nelle teste dei pozzi, nelle condutture e negli impianti di lavorazione.
•Trattamenti chimici:Protezione di pompe, reattori e serbatoi di stoccaggio dal riflusso di fluidi corrosivi.
•Sistemi a vapore:Evitare il colpo d'ariete (colpo di pressione) causato dal flusso inverso.

Le valvole a sfera eccellono nelle applicazioni che richiedono un controllo on/off affidabile, un funzionamento rapido e una tenuta ermetica. Sono ampiamente utilizzati in:
•Industria del petrolio e del gas: controllo del flusso nelle operazioni a monte (pozzi), a metà corso (gasdotti) e a valle (raffinerie).
•Impianti chimici e petrolchimici: movimentazione di fluidi corrosivi, viscosi o abrasivi (con selezioni di materiali appropriati, ad esempio acciaio inossidabile o Hastelloy).
•Trattamento dell'acqua: regolazione del flusso nei sistemi di filtrazione, negli impianti di trattamento delle acque reflue e nelle forniture idriche comunali.
•HVAC e refrigerazione: controllo del flusso di refrigerante nei sistemi di refrigerazione e nelle torri di raffreddamento.
•Marine e aerospaziale: gestione dei sistemi di carburante, idraulici e di raffreddamento (grazie al design compatto e alla durata).



La scelta tra una valvola di ritegno e una valvola a sfera dipende da tre fattori critici:
1.Requisito di controllo del flusso:Se è necessario impedire il riflusso (flusso unidirezionale), è obbligatoria una valvola di ritegno. Se è necessario un controllo on/off bidirezionale o una strozzatura, una valvola a sfera è più adatta.
2. Esigenze di attuazione:Per i sistemi senza alimentazione esterna o dove è richiesta la prevenzione automatica del riflusso, una valvola di ritegno è l'ideale. Per le applicazioni che richiedono il controllo remoto o manuale, è necessaria una valvola a sfera.
3.Condizioni del sistema:Considerare pressione, temperatura, tipo di fluido (corrosivo, viscoso, abrasivo) e portata. Per i sistemi ad alta pressione e flusso elevato, le valvole a sfera a passaggio totale offrono una restrizione minima; per prevenire il riflusso a bassa pressione, le valvole di ritegno caricate a molla forniscono una tenuta affidabile.

Quindi non possiamo dire quale tipo di valvole sia migliore. Le valvole di ritegno e le valvole a sfera sono entrambe essenziali nella movimentazione dei fluidi, ma i loro ruoli sono distinti: le valvole di ritegno sono specializzate nel controllo del flusso passivo e unidirezionale per prevenire il riflusso, mentre le valvole a sfera forniscono un controllo on/off (e talvolta strozzamento) attivo e bidirezionale. Comprendendo le differenze di progettazione, i parametri prestazionali e i punti di forza dell'applicazione, ingegneri e progettisti di sistemi possono selezionare la valvola ottimale per garantire sicurezza, efficienza e longevità ai loro sistemi. Che si tratti di arrestare il riflusso in un sistema idraulico residenziale o di regolare il flusso di petrolio greggio in una tubazione, la scelta della valvola giusta dipende dall'adattamento delle capacità della valvola alle esigenze specifiche del sistema.
