Valvola di ritegno a cerniera: principi, tipi e applicazioni

autore: ATHENA GROUP

2026-01-13

Nei sistemi di controllo dei fluidi, prevenire il flusso inverso è fondamentale per proteggere le apparecchiature, garantire l'efficienza operativa e mantenere la sicurezza. Tra i vari dispositivi progettati a questo scopo, la valvola di ritegno a cerniera si distingue per semplicità, affidabilità ed economicità. Questo articolo esplora i meccanismi principali, le variazioni di progettazione, le applicazioni pratiche e le considerazioni sulla manutenzione del flappervalvole di ritegno, fornendo una guida completa per ingegneri, tecnici e professionisti del settore.

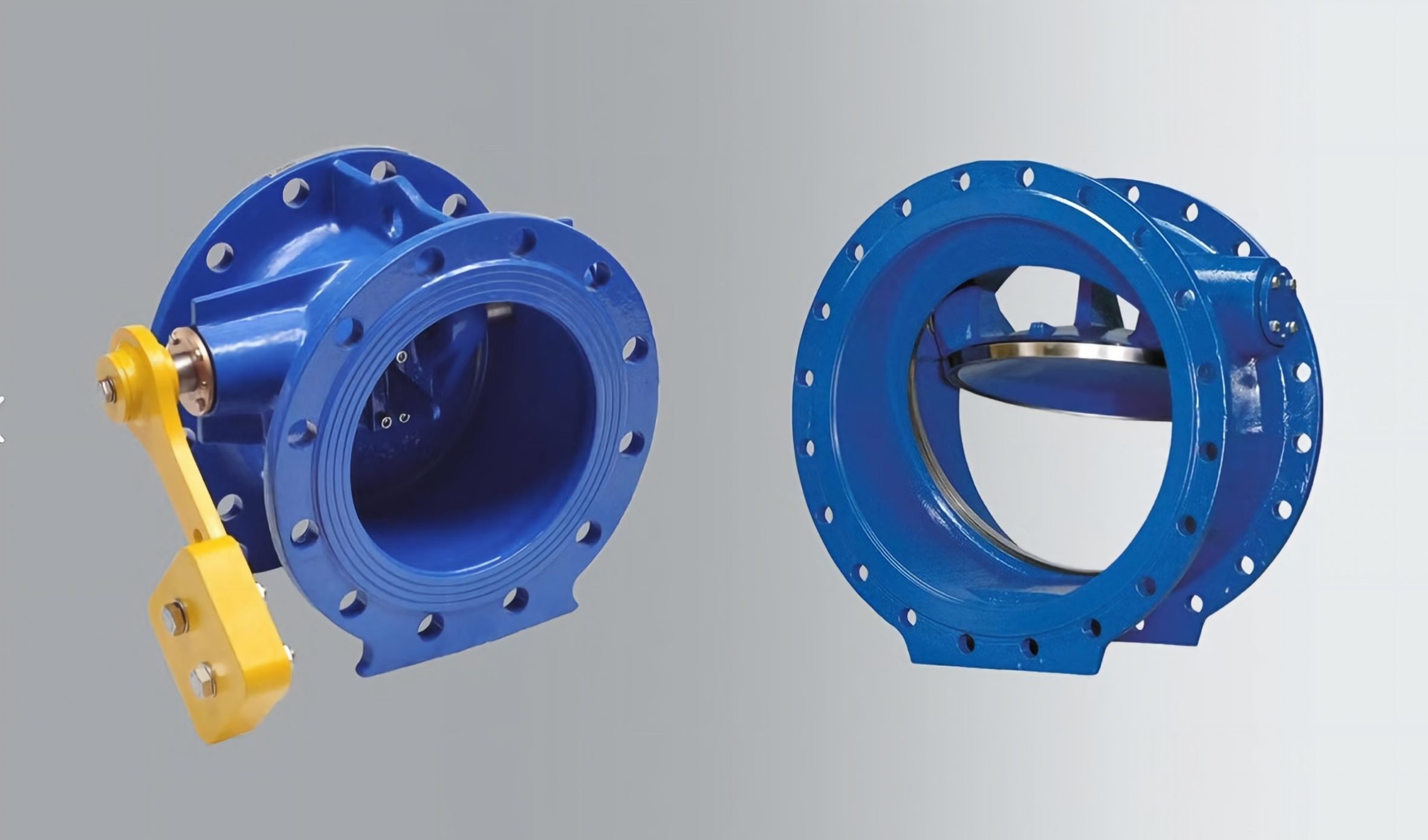

1. Cos'è aValvola di ritegno a cerniera?

Una valvola di ritegno a cerniera è un tipo di valvola di non ritorno (NRV) che utilizza una "falda" flessibile o rigida (un componente incernierato a forma di disco) per controllare la direzione del flusso del fluido. A differenza di altre valvole di ritegno (ad esempio, valvole di ritegno a sfera o valvole di ritegno a battente), il suo design privilegia la compattezza e la risposta rapida, rendendola ideale per i sistemi in cui lo spazio è limitato o è richiesta una chiusura rapida.
La valvola funziona interamente sulla pressione del fluido e non richiede fonti di alimentazione esterne (ad esempio, elettricità o controlli pneumatici). Consente al fluido di fluire liberamente in una direzione (la direzione "avanti") chiudendosi automaticamente per bloccare il flusso inverso, prevenendo così danni a pompe, tubazioni o macchinari sensibili.

2. Come funziona una valvola di ritegno a cerniera?

Il principio di funzionamento di una valvola di ritegno a cerniera è semplice e si basa sull'equilibrio tra la pressione diretta del fluido e la pressione inversa (o gravità, in alcuni orientamenti):

Passaggio 1: flusso in avanti (posizione aperta)

Quando il fluido scorre nella direzione prevista, esercita una pressione sul lato di ingresso della valvola a cerniera. Questa pressione supera la resistenza della valvola a cerniera (che in alcuni modelli può essere assistita da una molla leggera) e spinge la valvola a cerniera lontano dalla sede della valvola. La valvola a cerniera si apre attorno alla sua cerniera, creando un passaggio libero affinché il fluido possa muoversi attraverso il corpo della valvola e nella tubazione a valle.

Passaggio 2: flusso inverso (posizione chiusa)

Se la direzione del flusso viene invertita (ad esempio, a causa dell'arresto della pompa o delle fluttuazioni di pressione), la pressione del fluido si sposta verso il lato di uscita della valvola a cerniera. Questa pressione, combinata con il peso della valvola (o forza della molla), spinge la valvola contro la sede della valvola. Viene formata una tenuta ermetica, in genere migliorata da una guarnizione in gomma o elastomero sulla valvola a cerniera, per bloccare completamente il flusso inverso.
Vantaggio chiave: risposta rapida
Poiché la valvola a cerniera è leggera e incernierata per un movimento minimo, si chiude quasi istantaneamente quando inizia il flusso inverso. Questo "arresto rapido" previene il colpo d'ariete (un aumento di pressione distruttivo causato da un'improvvisa inversione del flusso), un problema comune nei sistemi con fluidi ad alta velocità.

3. Componenti principali di una valvola di ritegno a cerniera

Una tipica valvola di ritegno a cerniera comprende diversi componenti essenziali, ciascuno dei quali svolge un ruolo vitale nella sua funzionalità:

Componente	Funzione	Materiali comuni
Corpo valvola	L'involucro esterno che accoglie le parti interne e si collega alla tubazione, garantendo integrità strutturale e contenimento del fluido.	Ghisa, ghisa sferoidale, ottone, acciaio inossidabile, PVC
Flapper	La parte mobile centrale che controlla il passaggio del flusso; il suo design e il materiale determinano le prestazioni di tenuta e la durata.	Rigido (metallo, plastica) o flessibile (gomma, elastomero)
Perno cerniera	Un'asta o un perno che collega la valvola a cerniera al corpo della valvola, consentendo un movimento oscillatorio regolare.	Acciaio inossidabile, leghe resistenti alla corrosione
Sede della valvola	Una superficie circolare dove si trova la valvola a cerniera per bloccare il flusso inverso; spesso rivestito con elastomeri per una migliore tenuta.	Metallo con rivestimento in gomma o PTFE
Primavera (facoltativo)	Aiuta nella chiusura della valvola a farfalla, soprattutto nelle installazioni verticali o nei sistemi a bassa pressione, garantendo una chiusura immediata.	Acciaio inossidabile, acciaio al carbonio

4. Tipi comuni di valvole di ritegno a cerniera

Le valvole di ritegno a cerniera sono classificate in base alle modifiche progettuali per adattarsi ad applicazioni specifiche. I tre tipi più diffusi sono:

4.1 Valvola di ritegno a cerniera oscillante

Il design più elementare: la valvola oscilla liberamente su un perno cerniera, senza molla. È l'ideale percondutture orizzontali(dove la gravità aiuta a chiudere la valvola) e sistemi a pressione medio-bassa (p. es., impianti idraulici residenziali, irrigazione). Tuttavia, potrebbe non funzionare bene in linee verticali (a meno che non sia abbinato a una molla) o in ambienti industriali ad alta pressione.

4.2 Valvola di ritegno a cerniera caricata a molla

Questo tipo aggiunge una piccola molla dietro la valvola per garantire una chiusura rapida, anche in installazioni verticali o sistemi con bassa pressione del fluido. La forza della molla è calibrata per essere abbastanza forte da chiudere la valvola ma abbastanza debole da essere superata dal flusso in avanti. È ampiamente utilizzato nei sistemi di alimentazione automobilistica, nei circuiti idraulici e nelle linee di aria compressa.

4.3 Valvola di ritegno a becco d'anatra

Un design specializzato in cui la "falda" è sostituita da un tubo elastomerico flessibile a forma di becco d'anatra. Il flusso diretto spinge il tubo ad aprirsi, mentre il flusso inverso fa sì che le labbra del tubo si chiudano. Non ha parti in movimento (a parte il tubo flessibile), il che lo rende altamente resistente all'ostruzione: perfetto per il trattamento delle acque reflue, sistemi fognari o applicazioni con fluidi carichi di particolato (ad esempio, liquami).

5. Applicazioni delle valvole di ritegno a cerniera

Le valvole di ritegno a cerniera sono versatili e utilizzate in molteplici settori, grazie alla loro semplicità e affidabilità. Le applicazioni chiave includono:
•Idraulico e residenziale:Installato in scaldacqua, pompe di scarico e linee di scarico per impedire il riflusso di acqua o liquami.
•Automotive:Utilizzato negli iniettori di carburante, nei sistemi di raffreddamento e nelle linee dei freni per mantenere il flusso del fluido unidirezionale.
•Petrolio e gas:Utilizzato in apparecchiature della testa pozzo, condutture e serbatoi di stoccaggio per impedire il flusso inverso di petrolio greggio o gas naturale.
•Acqua e acque reflue:Le valvole a cerniera a becco d'anatra sono comuni nelle stazioni di sollevamento delle acque reflue e nei sistemi di raccolta delle acque piovane per bloccare il riflusso dell'acqua contaminata.
•HVAC:Integrato nei sistemi di riscaldamento e raffreddamento per impedire il riflusso del refrigerante o dell'acqua, proteggendo compressori e pompe.
•Marino:Utilizzato nelle pompe di sentina e nelle linee di presa dell'acqua di mare per impedire all'acqua di rientrare nell'imbarcazione.

6. Consigli per l'installazione e la manutenzione

Per massimizzare la durata e le prestazioni di una valvola di ritegno a cerniera, seguire queste migliori pratiche:
Linee guida per l'installazione
1. Direzione del flusso:Installare sempre la valvola con la "freccia del flusso" (contrassegnata sul corpo) allineata con il flusso in avanti previsto. L'installazione invertita causerà perdite costanti o guasti alla valvola.
2.Orientamento:Per le valvole a cerniera basculante, utilizzare tubazioni orizzontali quando possibile. Per le linee verticali, scegliere un modello a molla per garantire la chiusura.
3.Allineamento dei tubi:Assicurarsi che la valvola sia correttamente allineata con la tubazione per evitare sollecitazioni sul corpo o sulla valvola a cerniera. Il disallineamento può causare perdite o usura prematura.
4. Spazio a monte/a valle:Lasciare almeno 5-10 diametri di tubo diritto a monte della valvola per ridurre la turbolenza, che può interrompere il funzionamento della valvola a cerniera.
Pratiche di manutenzione
1.Ispezione regolare:Controllare eventuali perdite, corrosione o accumulo di detriti ogni 3-6 mesi (più frequentemente per fluidi ad alta pressione o sporchi).
2.Pulizia:Rimuovere il corpo della valvola (se accessibile) per pulire la valvola a cerniera e la sede. Utilizzare una spazzola morbida per evitare di danneggiare le guarnizioni in elastomero.
3.Sostituzione della guarnizione:Sostituire le guarnizioni delle sedi delle valvole usurate o incrinate o le alette flessibili ogni anno (o secondo necessità) per mantenere una tenuta ermetica.
4. Lubrificazione della cerniera:Per i perni delle cerniere in metallo, applicare un lubrificante resistente alla corrosione (ad esempio grasso al silicone) per evitare inceppamenti.

7. Tendenze future nella progettazione delle valvole di ritegno a cerniera

Poiché le industrie richiedono maggiore efficienza e sostenibilità, i produttori stanno innovando la tecnologia delle valvole di ritegno a cerniera in due aree chiave:
•Innovazione dei materiali:Sviluppo di materiali avanzati (ad esempio, plastica rinforzata con fibra di carbonio, fluoropolimeri resistenti agli agenti chimici) per prolungare la durata della vita in ambienti difficili (ad esempio, fluidi acidi, alte temperature).
•Monitoraggio intelligente:Integrazione di sensori (ad es. trasduttori di pressione, sensori di prossimità) per tracciare la posizione della valvola a cerniera e rilevare perdite o inceppamenti in tempo reale. Ciò consente la manutenzione predittiva, riducendo i tempi di fermo e i costi operativi.

ATENAImballaggio della spedizione reale

In ATHENA, prestiamo molta attenzione all'imballaggio di ogni valvola di ritegno a cerniera prima della spedizione. Le nostre valvole sono avvolte con schiuma protettiva e imballate in robuste casse o cartoni di legno per l'esportazione per evitare danni durante il trasporto marittimo e terrestre a lunga distanza. Le rigorose ispezioni pre-imbarco garantiscono che la merce arrivi sana e salva e intatta.

Conclusione

ILvalvola di ritegno a cernieraè un componente fondamentale nei sistemi di controllo dei fluidi, apprezzato per la sua semplicità, affidabilità e adattabilità. Comprendendone il principio di funzionamento, la progettazione dei componenti e le variazioni specifiche dell'applicazione, ingegneri e tecnici possono selezionare la valvola giusta per le loro esigenze, sia per un sistema idraulico residenziale che per una tubazione industriale ad alta pressione. Con una corretta installazione e manutenzione, le valvole di ritegno a cerniera offrono prestazioni di lunga durata, proteggendo le apparecchiature e garantendo un flusso del fluido sicuro ed efficiente.
