Cos'è una valvola OS&Y?

Se lavori nel settore delle tubazioni industriali, della sicurezza antincendio o in campi simili, probabilmente ti sei imbattuto nelle valvole OS&Y più volte di quanto tu possa contare. Abbreviazione di "Outside Screw and Yoke", queste valvole sono ovunque in settori critici come la protezione antincendio, l'approvvigionamento idrico, i prodotti petrolchimici e la produzione di energia, e per una buona ragione. Il loro design unico, il funzionamento facile da usare e la tenuta solida come la roccia li rendono un punto di riferimento per i professionisti che non possono permettersi errori. In questo articolo, analizzerò esattamente cos'è una valvola OS&Y, come funziona e dove molto probabilmente la troverai: nessun gergo eccessivamente tecnico, solo spiegazioni dirette da qualcuno che ha lavorato in prima persona con queste valvole.

Cominciamo dalle basi: OS&Y sta per "Outside Screw and Yoke". Potresti anche sentirla chiamata "valvola a saracinesca con stelo ascendente" in conversazioni casuali con colleghi del settore: è solo il modo più semplice per descriverla. Fondamentalmente, è un tipo di valvola a saracinesca, ma con una torsione chiave che la distingue dalle normali valvole a saracinesca (o valvole "a stelo non ascendente", che sono spesso etichettate IS&Y: Inside Screw and Yoke).
La grande differenza? Lo stelo, l'asta filettata che muove la saracinesca interna della valvola, e il giogo (la staffa che mantiene lo stelo in posizione) sono entrambi esposti all'esterno del corpo della valvola. Con le valvole IS&Y, lo stelo è nascosto all'interno, quindi non puoi mai essere sicuro al 100% se la valvola è completamente aperta o chiusa semplicemente guardandola. Questo è un enorme svantaggio nei lavori critici per la sicurezza, dove un’ipotesi sbagliata potrebbe portare a disastri come danni causati dall’acqua, guasti al sistema o peggio.
Con le valvole OS&Y, invece, puoi verificarne lo stato a colpo d'occhio. Quando la valvola è aperta, lo stelo sporge dal giogo, a volte diversi centimetri. Quando è chiuso, lo stelo si ritrae nel corpo della valvola. Nessuno strumento, nessuna congettura, nessun controllo dei manometri: solo una rapida scansione visiva e sai esattamente cosa sta succedendo.
Funzionalmente, le valvole OS&Y sono progettate per un compito principale: aprire o chiudere completamente il flusso del fluido. Non sono pensati per regolare il flusso (provalo e probabilmente deformerai il cancello o rovinerai il sigillo nel tempo). All'interno è presente una saracinesca piatta che si solleva per far passare il fluido e si abbassa per sigillare la valvola. Quando è chiusa, la saracinesca preme saldamente contro la sede della valvola, creando una barriera a prova di perdite che resiste anche nei sistemi ad alta pressione.
In termini di costruzione, la maggior parte delle valvole OS&Y segue gli standard del settore, ma esistono alcune variazioni a seconda del caso d'uso. Solitamente troverai corpi valvola realizzati in ferro duttile, abbastanza resistenti da resistere a maneggiamenti bruschi e ambienti difficili. Gli steli sono generalmente in acciaio inossidabile per prevenire la ruggine e i cancelli spesso hanno una guarnizione morbida (come la gomma EPDM) o una guarnizione metallo-metallo per una maggiore affidabilità. Le dimensioni vanno da 1 pollice a 16 pollici (da DN25 a DN400) e possono gestire pressioni comprese tra 175 psi (1,2 MPa) e 350 psi (2,4 MPa), con temperature da circa 33 °F (0,6 °C) a 125 °F (52 °C). E se ne usi uno per la sicurezza antincendio? Assicurati che abbia la certificazione UL/FM: non sono negoziabili per soddisfare le norme antincendio.

Non complicarlo eccessivamente: le valvole OS&Y funzionano con un meccanismo semplicissimo, simile a un rubinetto di base ma più robusto. Le parti principali sono il corpo della valvola, la saracinesca, lo stelo (o la vite), il giogo, il volantino e la sede della valvola. Tutti questi pezzi lavorano insieme per aprire e chiudere la valvola senza problemi.

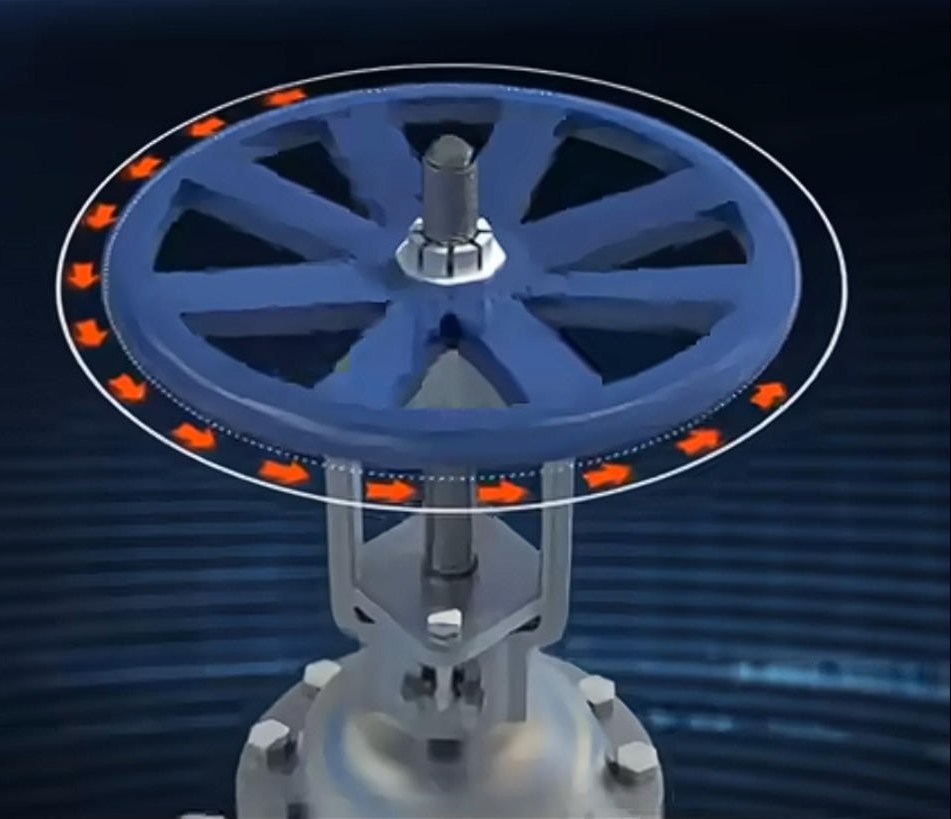

Per aprirlo: afferrare il volantino e girarlo in senso antiorario. Il volantino è avvitato sullo stelo e il giogo impedisce allo stelo di girare, quindi invece di ruotare, lo stelo inizia a sollevarsi. Poiché lo stelo è attaccato alla saracinesca nella parte inferiore, la saracinesca si solleva con esso, liberando la sede della valvola e consentendo al fluido di fluire attraverso il corpo. Vedrai lo stelo sporgere sempre di più mentre giri: difficile non vederlo quando è completamente aperto.
Per chiuderlo: girare il volantino in senso orario. Questo spinge lo stelo verso il basso e il cancello lo segue, premendo saldamente contro la sede della valvola fino a quando non viene sigillato. Lo stelo si ritrarrà quasi completamente nel corpo della valvola: un altro chiaro segnale visivo che la valvola è chiusa.
Uno degli aspetti migliori di questo design è che lo stelo non tocca mai il fluido all'interno della valvola. Ciò significa assenza di corrosione da parte di sostanze chimiche o detriti nel fluido, il che prolunga la durata della valvola (ho visto valvole OS&Y ben mantenute durare più di 15 anni). Inoltre, impedisce al lubrificante dello stelo di penetrare nel fluido, aspetto fondamentale se si ha a che fare con acqua potabile o sistemi antincendio in cui la contaminazione è un grande divieto.
Anche la manutenzione è un gioco da ragazzi. Non è necessario rimuovere la valvola dalla tubazione per lubrificare lo stelo o fissare un volantino allentato: basta allungare la mano, aggiungere un po' di grasso e il gioco è fatto. Confrontalo conIS&Yvalvole, dove potrebbe essere necessario tagliare il tubo per accedere allo stelo, ed è facile capire perché OS&Y è preferito per la maggior parte dei lavori industriali.

Dopo aver lavorato con queste valvole per anni, posso dirvi che la loro popolarità non è solo una montatura: risolvono problemi reali per gli operatori del settore. Ecco i motivi principali per cui sono un punto fermo in così tanti settori:
1. Niente più indovinelli:Lo stelo ascendente consente di controllare lo stato della valvola in due secondi netti. Durante le ispezioni di routine o le emergenze, ciò consente di risparmiare tempo e prevenire errori costosi. Una volta ho visto un equipaggio sprecare 45 minuti cercando di capire perché un sistema antincendio non funzionava: ho scoperto che la valvola IS&Y che lo controllava era solo semiaperta, ma nessuno poteva dirlo guardando. Ciò non accadrebbe con un OS&Y.
2.Guarnizioni che reggono:La maggior parte delle valvole OS&Y hanno un design a doppia tenuta, quindi sono a prova di perdite anche in ambienti ad alta pressione o ad alta temperatura. Li ho usati nelle linee del vapore e negli impianti chimici e posso contare sulle dita di una mano quante volte ho avuto una perdita, solitamente dovuta a un'installazione errata, non alla valvola stessa.
3. Costruito per durare:Queste valvole sono resistenti. Possono gestire aperture e chiusure frequenti (stiamo parlando di centinaia di cicli all'anno) o rimanere completamente aperti/chiusi per anni senza bloccarsi. Il corpo in ghisa e lo stelo in acciaio inossidabile resistono ad abusi che romperebbero valvole più economiche.
4.Conforme al codice antincendio:La National Fire Protection Association (NFPA) richiede che le valvole nei sistemi antincendio abbiano indicatori di stato visibili e le valvole OS&Y soddisfano perfettamente tale casella. Se stai installando un sistema antincendio o un sistema di idranti, l'utilizzo di qualsiasi altra cosa potrebbe metterti nei guai con gli ispettori.
5. Manutenzione ridotta:Come ho detto prima, non è necessario uno smontaggio importante. Una piccola lubrificazione ogni sei mesi e un rapido controllo visivo sono tutto ciò che serve per mantenerli senza intoppi.

Le valvole OS&Y non sono solo per spettacolo: vengono utilizzate in luoghi in cui l'affidabilità e la sicurezza contano di più. Ecco le applicazioni più comuni che ho riscontrato:

È qui che le valvole OS&Y brillano di più. Li troverai sulle principali linee idriche, sugli scarichi delle pompe e prima delle valvole di allarme negli edifici commerciali, nelle fabbriche e negli ospedali. Le regole NFPA impongono che le valvole antincendio abbiano uno stato aperto/chiuso visibile, quindi OS&Y è la scelta predefinita. Durante un incendio, ogni secondo conta: i vigili del fuoco non hanno il tempo di testare le valvole; devono sapere a colpo d'occhio che l'acqua scorre verso gli irrigatori.

Città e paesi utilizzano le valvole OS&Y per controllare il flusso d'acqua nelle condutture principali, nelle stazioni di pompaggio e nelle condutture idriche dei quartieri. Quando un tubo scoppia o una strada necessita di riparazioni, gli operatori possono individuare rapidamente la valvola OS&Y, chiuderla e isolare l'area problematica senza chiudere l'acqua a un intero quartiere. Ho lavorato con aziende idriche che si affidano a loro: riducono le chiamate di servizio e i reclami dei clienti.

Raffinerie, impianti chimici e impianti di gas naturale utilizzano le valvole OS&Y per gestire petrolio greggio, benzina, vapore e acqua di processo. Questi ambienti sono difficili (alta pressione, temperature estreme e sostanze chimiche corrosive), ma le valvole OS&Y resistono se realizzate con i materiali giusti (acciaio inossidabile o acciaio legato). Una volta ne ho installato uno in una raffineria dove la temperatura del fluido raggiungeva i 49 °C (120 °F) al giorno, mantenendola ancora forte cinque anni dopo.

Le centrali elettriche a carbone e gli impianti di cogenerazione (CHP) si affidano alle valvole OS&Y per l'acqua di alimentazione delle caldaie, il recupero della condensa e la distribuzione del vapore. Hanno bisogno di valvole in grado di gestire l'alta pressione (fino a 350 psi) e l'uso costante, e OS&Y è in grado di farlo. Durante la manutenzione, gli operatori possono isolare rapidamente le sezioni del sistema utilizzando l'indicatore visivo di stato della valvola.

Non tutte le valvole OS&Y sono uguali e la chiave è trovare quella giusta per il lavoro da svolgere. Ecco cosa cerco sempre (e cosa dovresti fare anche tu):

Le valvole OS&Y potrebbero non essere l'apparecchiatura più affascinante in un sistema industriale, ma sono una delle più importanti. Il loro design semplice e affidabile risolve problemi reali per i professionisti: nessuna congettura, nessuna perdita, nessuna manutenzione costante. Che tu stia installando un sistema antincendio, effettuando la manutenzione di una rete idrica o gestendo un impianto chimico, una valvola OS&Y rappresenta un investimento in sicurezza ed efficienza.
Se stai cercando una valvola OS&Y di alta qualità, ho avuto ottime esperienze con essaAtenaValve. È un marchio italiano che si concentra sulla produzione di precisione: le sue valvole sono realizzate con acciaio inossidabile e ghisa sferoidale di prima qualità e soddisfano tutte le principali certificazioni (EN, API, UL/FM). Ho usato le loro valvole in diversi progetti e non mi hanno mai deluso, anche in condizioni difficili.
In fin dei conti, scegliere la valvola OS&Y giusta non significa semplicemente acquistare un pezzo di metallo: significa proteggere il tuo sistema, il tuo team e i tuoi profitti. Con la valvola giusta, dedicherai meno tempo alla risoluzione dei problemi e più tempo a concentrarti su ciò che conta.
