Cos'è una valvola a sfera a passaggio totale?

2024-10-30

Nei sistemi di controllo dei fluidi, le valvole svolgono un ruolo fondamentale nella gestione del flusso di liquidi e gas. Un tipo popolare di valvola è lavalvola a sfera a passaggio totale, noto per il suo design efficiente e l'ampia gamma di applicazioni. Questo articolo risponderà alla domanda: "Cos'è una valvola a sfera a passaggio totale?" e fornire una spiegazione dettagliata del suo design, dei vantaggi, delle applicazioni e di come differisce da altri tipi di valvole a sfera. Alla fine, avrai una chiara comprensione del significato della valvola a sfera a passaggio completo e del motivo per cui è ampiamente utilizzata in vari settori.

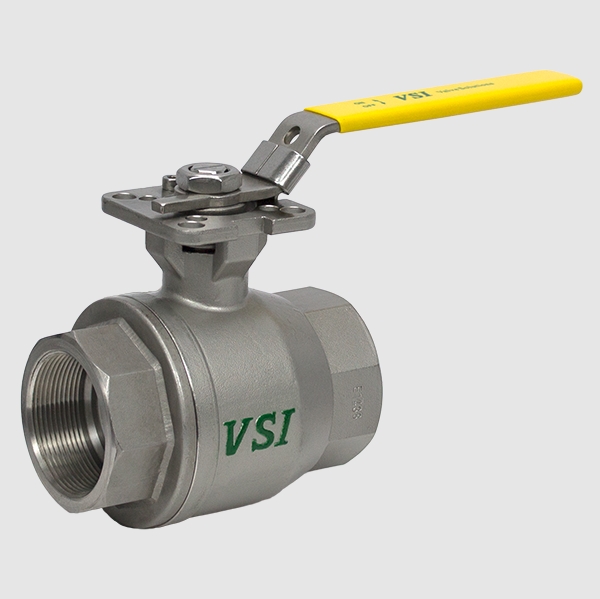

Cos'è unValvola a sfera a passaggio totale?

Una valvola a sfera a passaggio totale, nota anche come valvola a sfera a passaggio totale, è un tipo di valvola a sfera che presenta una sfera con un foro o alesaggio delle stesse dimensioni del diametro interno del tubo a cui è collegata. Questo design consente un flusso di fluido senza ostacoli attraverso la valvola, riducendo al minimo la perdita di pressione. In altre parole, quando la valvola è completamente aperta, il fluido scorre liberamente come se non ci fosse alcuna valvola nella linea.

Significato della valvola a sfera a passaggio completo

Il termine "pieno passaggio" o "pieno passaggio" si riferisce alla struttura della valvola, in cui l'apertura nella sfera corrisponde al diametro della tubazione. Questa caratteristica di progettazione è fondamentale per le applicazioni in cui è necessario mantenere l'efficienza del flusso, poiché garantisce che non vi siano restrizioni al flusso, riducendo la turbolenza e le cadute di pressione. Per molti settori, questa è la scelta preferita quando l'efficienza del sistema e la riduzione al minimo della resistenza al flusso sono priorità assolute.

Come funziona una valvola a sfera a passaggio totale?

Come altre valvole a sfera, una valvola a sfera a passaggio totale utilizza una sfera sferica per controllare il flusso del fluido. La sfera ha un centro cavo, o foro, che si allinea con la tubazione quando la valvola è aperta, consentendo il passaggio del fluido. Quando la maniglia viene ruotata di 90 gradi, la sfera ruota e la parte solida della sfera blocca il flusso, chiudendo la valvola.

La distinzione principale tra le valvole a sfera a passaggio totale e altri tipi di valvole a sfera risiede nella dimensione del foro. In una valvola a sfera a passaggio totale, il foro è grande quanto il diametro interno del tubo, garantendo un flusso regolare e senza restrizioni.

Vantaggi delle valvole a sfera a passaggio totale

Comprendere i vantaggi delle valvole a sfera a passaggio totale può aiutare a determinare se sono la scelta giusta per una particolare applicazione.

Ecco alcuni vantaggi:

Flusso senza ostacoli:Il vantaggio principale di una valvola a sfera a passaggio totale è che consente un flusso di fluido senza restrizioni. Ciò significa che la perdita di attrito è minima, garantendo un funzionamento più efficiente.

Caduta di pressione minima:Poiché il foro corrisponde alla dimensione del tubo, le valvole a sfera a passaggio totale riducono al minimo le perdite di carico, il che è fondamentale per i sistemi che richiedono portate costanti.

Applicazioni versatili:Grazie al loro design efficiente, le valvole a sfera a passaggio totale possono essere utilizzate in un'ampia gamma di applicazioni, tra cui gasdotti, sistemi di trattamento dell'acqua e trattamenti chimici.

Durevole e affidabile:Le valvole a sfera a passaggio totale sono realizzate con materiali robusti, garantendo che siano durevoli e in grado di resistere a condizioni di alta pressione e temperatura.

Facilità di funzionamento:Queste valvole sono semplici da azionare e richiedono solo un quarto di giro per passare dalla posizione aperta a quella chiusa. Ciò li rende ideali per applicazioni di spegnimento rapido.

Applicazioni delle valvole a sfera a passaggio totale

Le valvole a sfera a passaggio totale vengono utilizzate in vari settori in cui è essenziale un controllo efficiente del flusso.

Alcune applicazioni comuni includono:

Industria del petrolio e del gas:Le valvole a sfera a passaggio totale sono comunemente utilizzate nelle tubazioni per garantire che non vi sia perdita di efficienza del flusso durante il trasporto di petrolio e gas.

Trattamento delle acque:Negli impianti di trattamento dell'acqua, queste valvole vengono utilizzate per controllare il flusso dell'acqua attraverso le diverse fasi di lavorazione senza provocare perdite di carico.

Elaborazione chimica:La capacità di gestire vari prodotti chimici senza corrodersi o perdere efficienza rende le valvole a sfera a passaggio totale una scelta eccellente per gli impianti di lavorazione chimica.

Industria alimentare e delle bevande:Le valvole a sfera a passaggio totale si trovano anche nella produzione di alimenti e bevande, dove è fondamentale mantenere la consistenza e la pulizia del fluido.

Sistemi HVAC:Negli impianti di riscaldamento, ventilazione e condizionamento dell'aria, le valvole a sfera a passaggio totale vengono utilizzate per controllare il flusso di liquidi e gas con una resistenza minima.

Come scegliere il giustoValvola a sfera a passaggio totale

Selezionare la valvola a sfera a passaggio totale giusta per il tuo sistema può essere fondamentale per garantire prestazioni ottimali.

Ecco alcuni fattori da considerare:

Compatibilità dei materiali:Assicurarsi che i materiali della valvola siano compatibili con il fluido o il gas che scorre attraverso il sistema. I materiali comuni includono acciaio inossidabile, ottone e PVC.

Valori nominali di pressione e temperatura:Controllare i valori nominali di pressione e temperatura della valvola per assicurarsi che soddisfino i requisiti del sistema. Le valvole a sfera a passaggio totale sono generalmente progettate per gestire pressioni e temperature più elevate.

Connessioni finali:Le valvole a sfera a passaggio totale sono dotate di varie connessioni terminali, tra cui filettate, saldate e flangiate. Scegli il tipo di connessione più adatta al tuo sistema di tubazioni.

Tipo di operazione:Decidi se hai bisogno di una valvola manuale o automatizzata. Le valvole a sfera automatizzate a passaggio totale possono essere azionate elettricamente o pneumaticamente per un controllo più preciso.

Suggerimenti per la manutenzione delle valvole a sfera a passaggio totale

Una corretta manutenzione può prolungare la durata delle valvole a sfera a passaggio totale e garantirne il funzionamento efficiente.

Ecco alcuni suggerimenti:

Ispezione regolare:Ispezionare regolarmente la valvola per individuare eventuali segni di usura, corrosione o perdite.

Lubrificazione:Assicurarsi che le parti mobili siano adeguatamente lubrificate per evitare rigidità o usura.

Pulire periodicamente le valvole:Una pulizia regolare previene l'accumulo di detriti che potrebbero ostacolare il funzionamento della valvola.

Stringere le parti allentate:Assicurarsi che tutte le connessioni siano strette e sicure per evitare perdite.

Domande frequenti suValvola a sfera a passaggio totale

1. Che cos'è una valvola a sfera a passaggio totale e in cosa differisce da una valvola a passaggio ridotto?
Una valvola a sfera a passaggio totale ha un diametro pari al diametro interno del tubo, consentendo un flusso senza restrizioni. Al contrario, una valvola a passaggio ridotto ha un foro più piccolo, con conseguente portata ridotta.

2. Dove vengono utilizzate le valvole a sfera a passaggio totale?
Sono utilizzati in settori che richiedono un flusso di fluidi o gas efficiente e senza ostacoli, tra cui petrolio e gas, lavorazione chimica, trattamento delle acque e produzione alimentare.

3. Posso utilizzare una valvola a sfera a passaggio totale per la strozzatura?
Le valvole a sfera a passaggio totale non vengono generalmente utilizzate per la strozzatura perché il loro design è più adatto per il controllo on/off. Usarli per la strozzatura può causare usura e ridurre la durata della valvola.

4. Perché le valvole a sfera a passaggio totale sono più costose?
Il foro più grande e la struttura del corpo necessari per garantire un flusso senza restrizioni contribuiscono al costo più elevato delle valvole a sfera a passaggio totale.

Conclusione

Comprendere cos'è una valvola a sfera a passaggio totale e i suoi vantaggi può aiutarti a prendere decisioni informate sui tuoi sistemi di controllo dei fluidi. Grazie alla loro capacità di fornire cadute di pressione minime e flusso illimitato, le valvole a sfera a passaggio totale rappresentano una scelta affidabile in vari settori. Che tu gestisca un impianto chimico, un impianto di trattamento dell'acqua o un sistema HVAC, queste valvole possono migliorare l'efficienza e le prestazioni del sistema.

La scelta della giusta valvola a sfera a passaggio totale richiede un'attenta considerazione di fattori quali materiale, valori di pressione e tipi di connessione. Una manutenzione regolare garantirà inoltre che le valvole funzionino in modo ottimale, garantendo un servizio di lunga durata. Comprendendo il significato della valvola a sfera a passaggio completo, è possibile ottimizzare il sistema e ottenere una maggiore efficienza.
