Válvula de globo tipo Y de 1/2”-10”150LB~1500LB con carrera corta
Y TYPE GLOBE VALVE
Tamaño: 1/2”~10” Clasificación de presión: 150LB~1500LB Material del cuerpo: Acero al carbono/Acero inoxidable/Acero aleado/Especial (Monel/Inconel/Hastelloy, etc.) Conexión final: SW/NPT/RF/FF/Tipo de anillo Operación de articulación (RTJ): Volante/Engranaje/Motor/Actuadores neumáticos NACE: MR0175 Certificado: CE/PED, ISO, ATEX, SIL
Cantidad
Descripción del producto:

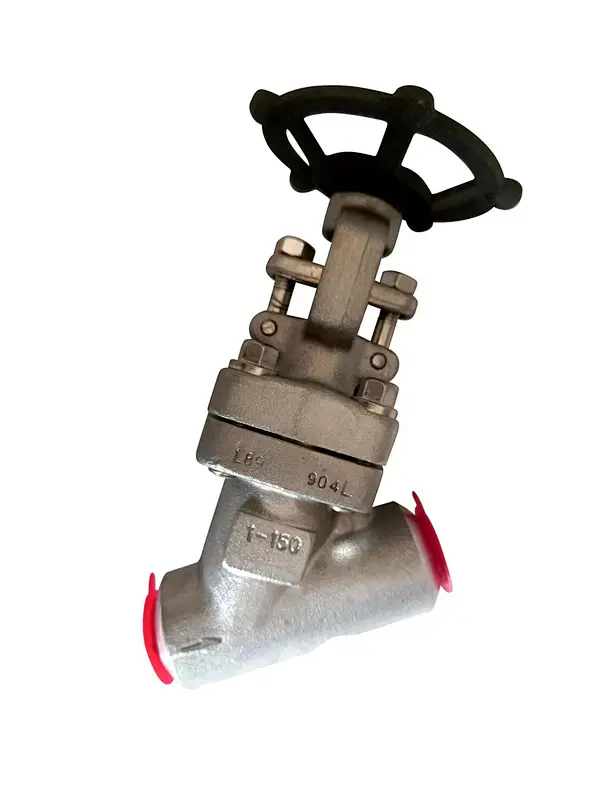

Válvula de globo tipo Athena Y
- Funciona subiendo o bajando el disco para abrir, regular o cerrar el flujo de fluido, también conocidas como válvulas de globo de patrón oblicuo.
- El asiento y el vástago están orientados a 45o grados con respecto al eje de la tubería.
- La fuerza para subir o bajar el disco proviene del volante o actuador. Luego, la fuerza se transmite a través del vástago de la válvula al disco. El operador de la válvula gira el volante y luego hace girar el vástago. Cuando el vástago gira, comienza a moverse hacia arriba o hacia abajo. Es a través de este movimiento lineal del vástago que ayuda al disco a abrir o cerrar el flujo de fluido.
- Las válvulas de globo con patrón en Y se recomiendan para aplicaciones en condiciones de alta presión y donde no es deseable una caída de presión. Otros tipos de válvulas de globo, como las válvulas de globo con patrón Z, son propensas a perder presión.
- El vástago y el asiento de las válvulas de globo en forma de Y brindan una trayectoria de flujo recta cuando están completamente abiertas, lo que ayuda a reducir la resistencia al flujo de fluido para reducir el problema de la caída de presión. Su ubicación en el sistema de tuberías no está limitada.

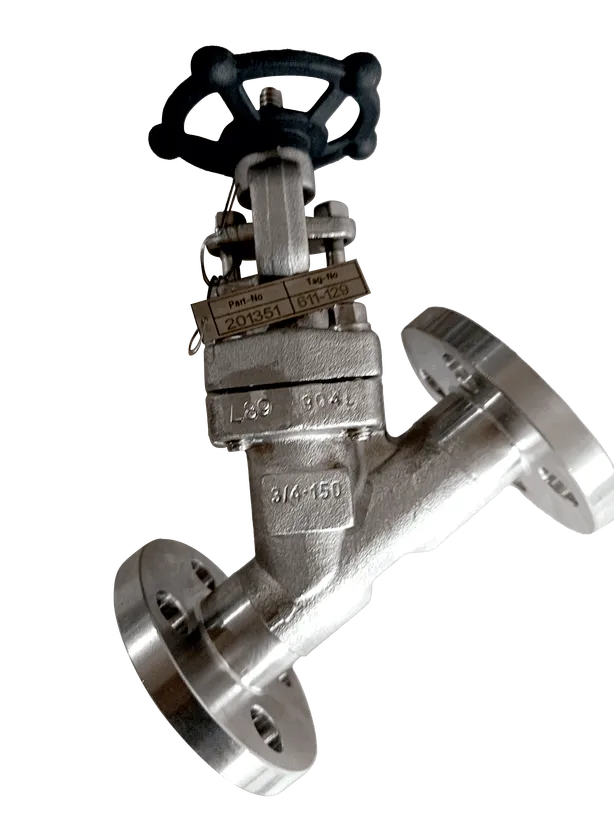

Válvula de globo tipo Athena Y
- Funciona subiendo o bajando el disco para abrir, regular o cerrar el flujo de fluido, también conocidas como válvulas de globo de patrón oblicuo.
- El asiento y el vástago están orientados a 45o grados con respecto al eje de la tubería.
- La fuerza para subir o bajar el disco proviene del volante o actuador. Luego, la fuerza se transmite a través del vástago de la válvula al disco. El operador de la válvula gira el volante y luego hace girar el vástago. Cuando el vástago gira, comienza a moverse hacia arriba o hacia abajo. Es a través de este movimiento lineal del vástago que ayuda al disco a abrir o cerrar el flujo de fluido.
- Las válvulas de globo con patrón en Y se recomiendan para aplicaciones en condiciones de alta presión y donde no es deseable una caída de presión. Otros tipos de válvulas de globo, como las válvulas de globo con patrón Z, son propensas a perder presión.
- El vástago y el asiento de las válvulas de globo en forma de Y brindan una trayectoria de flujo recta cuando están completamente abiertas, lo que ayuda a reducir la resistencia al flujo de fluido para reducir el problema de la caída de presión. Su ubicación en el sistema de tuberías no está limitada.

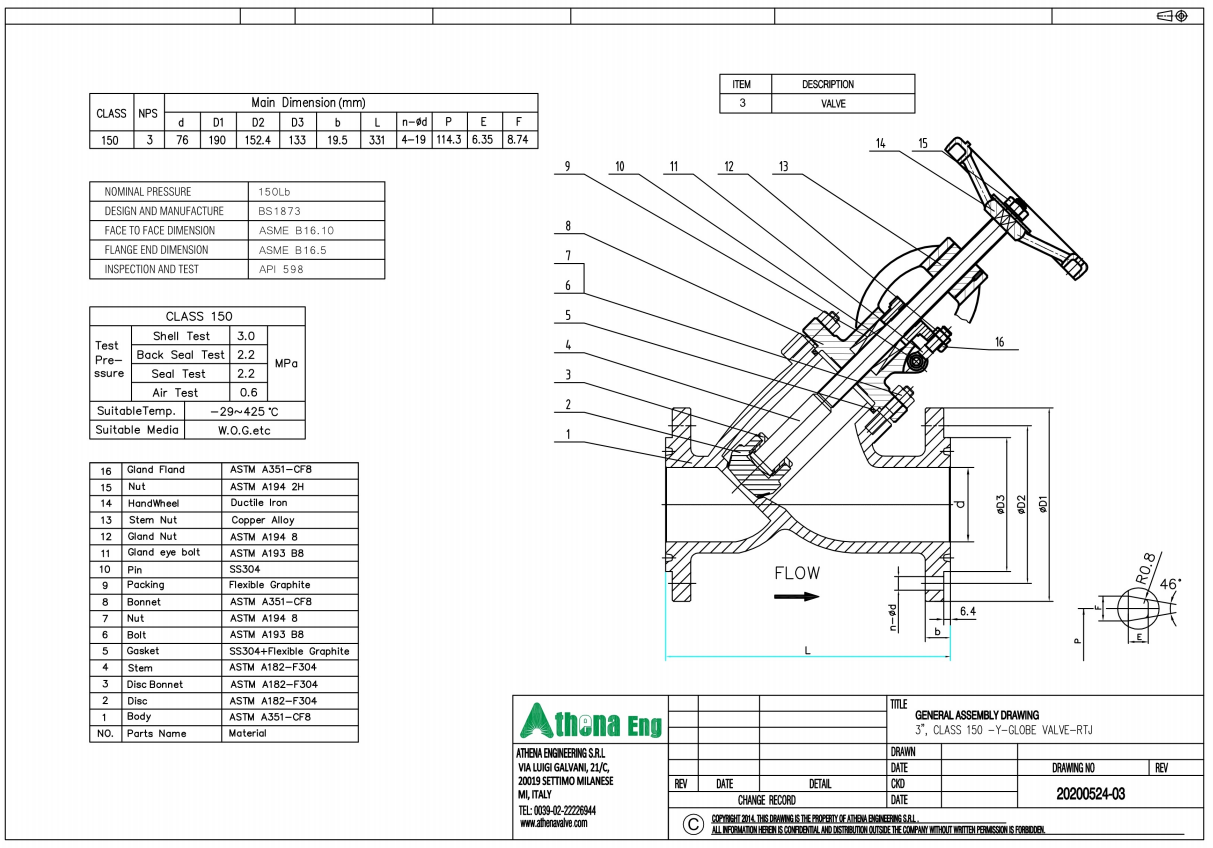

El diseño tipo Athena Y reduce al mínimo la resistencia al flujo de la válvula de globo. El asiento y el vástago tienen un ángulo de aproximadamente 45 grados, lo que proporciona un recorrido de flujo más recto en plena apertura y ofrece la menor resistencia al flujo. Estas válvulas se utilizan para estrangular durante operaciones estacionales o de arranque.
Para todas las válvulas, se proporcionarán certificados de prueba de materiales, certificados de prueba hidráulica y MTC 3.1. Además, se puede realizar una inspección por parte de terceros según la solicitud del cliente.
Lista Parcial de Aplicaciones:
- Oleoductos y gasoductos
- Refinerías y Plantas Petroquímicas
- Generación de energía
- Turbinas alimentadas por gas y carbón
- Calefacción urbana
- Sistemas de medición de gases
- Plataformas costa afuera
- Sistemas HIPPS
- Aplicaciones de servicios criogénicos
- Válvulas de cierre de emergencia
- Papel de pulpa
- Minería
- Aplicaciones de drenaje y vapor de calderas
Para todas las válvulas, se proporcionarán certificados de prueba de materiales, certificados de prueba hidráulica y MTC 3.1. Además, se puede realizar una inspección por parte de terceros según la solicitud del cliente.
Lista Parcial de Aplicaciones:
- Oleoductos y gasoductos
- Refinerías y Plantas Petroquímicas
- Generación de energía
- Turbinas alimentadas por gas y carbón
- Calefacción urbana
- Sistemas de medición de gases
- Plataformas costa afuera
- Sistemas HIPPS
- Aplicaciones de servicios criogénicos
- Válvulas de cierre de emergencia
- Papel de pulpa
- Minería
- Aplicaciones de drenaje y vapor de calderas
